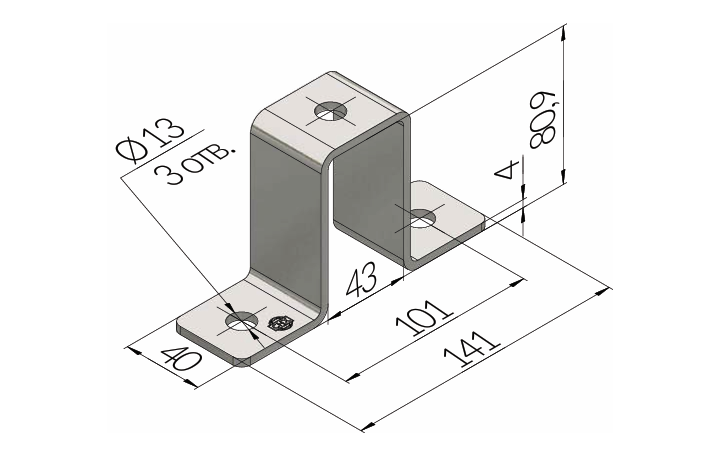

Монтажная скоба для крестообразного соединения СНХ Артикул 240780
Отправить запрос
- Для крестообразного соединения монтажных профилей СНХ
- Исполнение в горячем цинке позволяет применять вне помещений и средах с высокой коррозионной стойкостью
Содержание
Монтажная скоба для крестообразного соединения СНХ Артикул 240780
Применение:
- Создание крестового соединения, в модульных несущих конструкциях
- Быстрый монтаж
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10мкм. Горячее цинкование по ГОСТ 9.308-85 с толщиной покрытия 60- 85мкм |
| Технические условия | 25.11.23-15-05266240-2022 «Монтажные системы СНХ» |
Номенклатура монтажной скобы для крестообразного соединения СНХ
| Артикул | Профиль | Вес | Исполнение |
| 240780 | 41/82 – Вертикально | 0.35 | Электроцинкование |
Максимально допустимые нагрузки
| Вид нагрузки | Профиль | F1, [кг] | F2, [кг] |
.jpg "8ddfa40bb4 (1).jpg") | 240399, 240408 | 165 | 235 |
| 240400, 240407 | 165 | 235 | |
| 240782, 240415 | 165 | 235 | |
| 240783, 240416 | 165 | 235 | |
| 240780, 240418 | 130 | 235 | |
| 240781,240417 | 130 | 235 |
Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентом запаса прочности γ=1,54
Схема сборки
 |  | ||
| A | B | C | |
| Арт. 240780, 240418 | Болт М10 х 25 СНХ Шайба 10 СНХ | Быстрозажимная гайка СНХ М10/М12 Гайка монтажная СНХ М10/М12 | |
| Болт М12 х 25 СНХ Шайба 12 СНХ | |||
