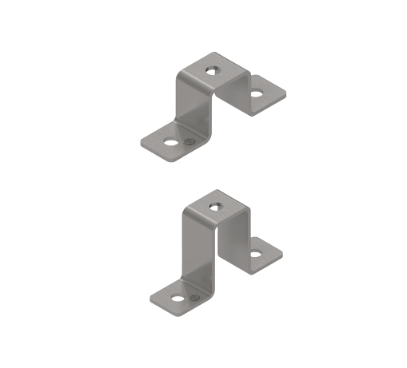

Монтажная скоба для крестообразного соединения «СНХ»
Отправить запрос
- Для крестообразного соединения монтажных профилей «СНХ».
- Исполнение в горячем цинке позволяет применять вне помещений и средах с высокой коррозионной стойкостью.
Содержание
Монтажная скоба для крестообразного соединения «СНХ»
Применение:
- Создание крестового соединения, в модульных несущих конструкциях.
- Быстрый монтаж.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10 мкм Горячее цинкование по ГОСТ 9.308-85 с толщиной покрытия 40-85мкм |
| Технические условия | 25.11.23-015-05266240-2022 «Системы монтажные СНХ» |

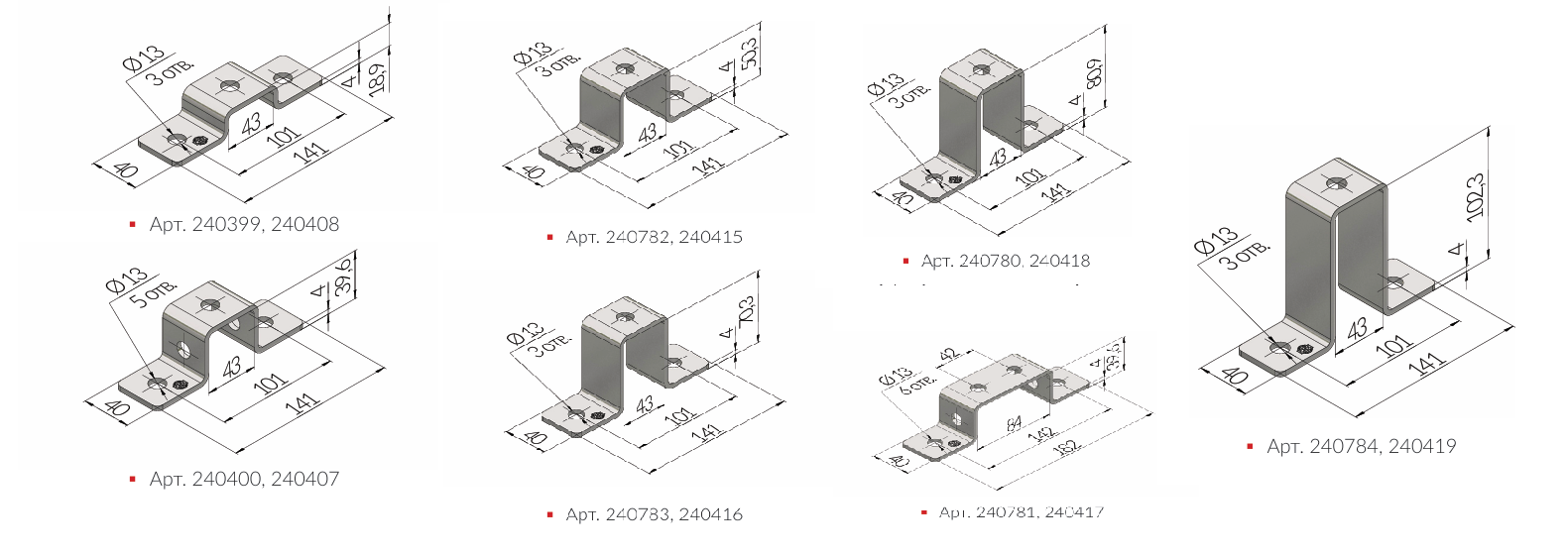

Номенклатура монтажной скобы для крестообразного соединения «СНХ»
| Артикул | Профиль | Вес | Исполнение |
| 240399 | 41/21 | 0.193 | Электроцинкование |
| 240400 | 41/41 | 0.233 | Электроцинкование |
| 240782 | 41/52 | 0.265 | Электроцинкование |
| 240783 | 41/72 | 0.32 | Электроцинкование |
| 240780 | 41/82 – Вертикально | 0.35 | Электроцинкование |
| 240781 | 41/82 – Горизонтально | 0.28 | Электроцинкование |
| 240784 | 41/104 | 0.408 | Электроцинкование |
| 240408 | 41/21 | 0.193 | Горячее цинкование |
| 240407 | 41/41 | 0.233 | Горячее цинкование |
| 240415 | 41/52 | 0.265 | Горячее цинкование |
| 240416 | 41/72 | 0.32 | Горячее цинкование |
| 240418 | 41/82 – Вертикально | 0.28 | Горячее цинкование |
| 240417 | 41/82 – Горизонтально | 0.35 | Горячее цинкование |
| 240419 | 41/104 | 0.408 | Горячее цинкование |
| 240773 | 41/124 | 0.436 | Электроцинкование |
| 240774-ТД | 41/124 | 0.436 | Термодиффузия цинка с алитированием |
Максимально допустимые нагрузки
| Вид нагрузки | Профиль | F1, [кг] | F2, [кг] |
 | 240399, 240408 | 165 | 235 |
| 240400, 240407 | 165 | 235 | |
| 240782, 240415 | 165 | 235 | |
| 240783, 240416 | 165 | 235 | |
| 240780, 240418 | 130 | 235 | |
| 240781,240417 | 130 | 235 |
*Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентом запаса прочности γ=1,54
Схема сборки
 |  | ||
| A | B | C | |
| Арт. 240400, 240407 | Болт М10 х 25 СНХ Шайба 10 СНХ | Быстрозажимная гайка СНХ М10/М12 Гайка монтажная СНХ М10/М12 | |
| Болт М12 х 25 СНХ Шайба 12 СНХ | |||
 |  | ||
| A | B | C | |
| Арт. 240780, 240418 | Болт М10 х 25 СНХ Шайба 10 СНХ | Быстрозажимная гайка СНХ М10/М12 Гайка монтажная СНХ М10/М12 | |
| Болт М12 х 25 СНХ Шайба 12 СНХ | |||
 |  | ||
| A | B | C | |
| Арт. 240781, 240417 | Болт М10 х 25 СНХ Шайба 10 СНХ | Быстрозажимная гайка СНХ М10/М12 Гайка монтажная СНХ М10/М12 | |
| Болт М12 х 25 СНХ Шайба 12 СНХ | |||
