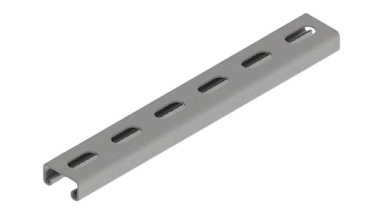

Профиль монтажный СНХ
- Повышенные несущие способности.
- Высокие показатели на изгиб.
- Допустимая нагрузка рассчитывается на специализированном ПО.
Преимущества
- Для крепления трубопроводов, инженерных систем.
- Для создания сборно-разборных модульных конструкций (фальшполы, подвесные потолки, технологические площадки для обслуживания и т.п.).
- Исполнение в горячем цинке позволяет применять вне помещений и в средах с высокой коррозионной стойкостью.

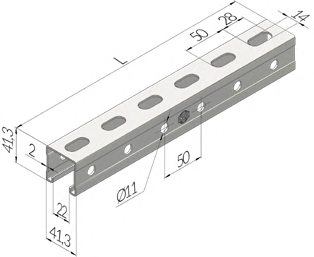

Номенклатура профиля монтажного СНХ, артикул 240362
Артикул | Профиль | Длина мм [L] | Толщина стенки мм [S] | Вес, шт. [кг] | Исполнение |
240362 | 41/41 | 3000 | 2 | 6,345 | Оцинкованный |
Нагрузка, сосредоточенная в центре пролета
Профиль [A/B/S] | Безопасная рабочая нагрузка кг | |||||
0.5 | 1 | 1.5 | 2 | 4 | 6 | |
30/20/1.2 | 37,6 | 14,3 | 6,1 | 2,9 | - | - |
40/40/1.2 | 41,7 | 15,9 | 6,8 | 3,2 | - | - |
30/30/1.8 | 109,9 | 54,9 | 30,3 | 16,2 | - | - |
41/21/2.0 | 111,1 | 44,9 | 19,4 | 9,2 | - | - |
41/41/2.0 | 375,4 | 186,9 | 111,7 | 61,3 | 10,8 | - |
41/41/2.5 | 434,6 | 216,4 | 130,3 | 71,5 | 12,3 | - |
41/52/2.5 | 863,4 | 345,3 | 244,6 | 169 | 107,9 | 18 |
41/72/2.5 | 1571,5 | 628,6 | 445,2 | 307,7 | 196,4 | 25 |
41/42/2.0 | 314,1 | 191,5 | 118 | 64,2 | 9,7 | - |
41/82/2.0 | 669,2 | 571,9 | 379,5 | 282,9 | 88,2 | 28,2 |
41/82/2.5 | 769,6 | 657,7 | 436,4 | 325,3 | 101,4 | 32,4 |
41/104/2.5 | - | 1600 | 1150 | 800 | 525 | 250 |
Нагрузка, сосредоточенная в двух точках
Профиль [A/B/S] | Безопасная рабочая нагрузка кг | |||||
0.5 | 1 | 1.5 | 2 | 4 | 6 | |
30/20/1.2 | 28,1 | 8,4 | 3,5 | 1,7 | - | - |
40/40/1.2 | 36,3 | 13,8 | 5,9 | 2,8 | - | - |
30/30/1.8 | 81,4 | 41,1 | 17,8 | 9,5 | - | - |
41/21/2.0 | 81,6 | 26,5 | 11,2 | 6,1 | - | - |
41/41/2.0 | 280,9 | 140,3 | 65,6 | 36 | 6,3 | - |
41/41/2.5 | 325,3 | 162,4 | 76,5 | 41,9 | 7,2 | - |
41/52/2.5 | 616,7 | 246,6 | 174,7 | 120,7 | 77,1 | 12,9 |
41/72/2.5 | 1122,5 | 449,0 | 318 | 219,8 | 140,3 | 17,9 |
41/42/2.0 | 224,4 | 136,8 | 84,3 | 45,9 | 6,9 | - |
41/82/2.0 | 478 | 408,5 | 271,1 | 202,1 | 63 | 20,1 |
41/82/2.5 | 549,7 | 469,8 | 311,8 | 232,4 | 72,5 | 23,1 |
41/104/2.5 | - | 1142,9 | 821,4 | 571,4 | 375 | 178,6 |
Нагрузка, сосредоточенная в трех точках
Профиль [A/B/S] | Безопасная рабочая нагрузка кг | |||||
0.5 | 1 | 1.5 | 2 | 4 | 6 | |
30/20/1.2 | 18,7 | 6,1 | 2,5 | 1,2 | - | - |
40/40/1.2 | 31,6 | 12 | 5,1 | 2,4 | - | - |
30/30/1.8 | 54,4 | 27,4 | 12,8 | 6,8 | - | - |
41/21/2.0 | 55,1 | 18,4 | 8,2 | 4,1 | - | - |
41/41/2.0 | 187,7 | 93,4 | 47 | 25,8 | 4,5 | - |
41/41/2.5 | 217,3 | 108,2 | 54,9 | 30,1 | 5,2 | - |
41/52/2.5 | 431,7 | 172,7 | 122,3 | 84,5 | 54 | 9 |
41/72/2.5 | 785,8 | 314,3 | 222,6 | 153,9 | 98,2 | 12,5 |
41/42/2.0 | 104,7 | 95,8 | 49,7 | 27 | 4,1 | - |
41/82/2.0 | 223,1 | 223,1 | 189,8 | 141,4 | 37,1 | 11,8 |
41/82/2.5 | 256,6 | 256,6 | 218,3 | 162,6 | 42,7 | 13,6 |
41/104/2.5 | - | 820,5 | 1589,7 | 410,3 | 269,2 | 128,2 |
Нагрузка, сосредоточенная в четырех точках
Профиль [A/B/S] | Безопасная рабочая нагрузка кг | |||||
0.5 | 1 | 1.5 | 2 | 4 | 6 | |
30/20/1.2 | 15,6 | 4,7 | 2,1 | - | - | - |
40/40/1.2 | 27,4 | 10,4 | 4,5 | 2,1 | - | - |
30/30/1.8 | 45,1 | 22,8 | 10,1 | 5,4 | - | - |
41/21/2.0 | 45,9 | 15,3 | 6,1 | 3,1 | - | - |
41/41/2.0 | 156,4 | 77,9 | 36,9 | 20,3 | 3,6 | - |
41/41/2.5 | 181,1 | 90,1 | 43,1 | 23,7 | 4,1 | - |
41/52/2.5 | 364,3 | 145,7 | 103,2 | 71,3 | 45,5 | 7,6 |
41/72/2.5 | 665,9 | 266,4 | 188,6 | 130,4 | 83,2 | 10,6 |
41/42/2.0 | 78,5 | 78,5 | 39,1 | 21,2 | 3,3 | - |
41/82/2.0 | 167,3 | 167,3 | 158,2 | 117,9 | 29,2 | 9,3 |
41/82/2.5 | 192,4 | 192,4 | 181,9 | 135,6 | 33,6 | 10,7 |
41/104/2.5 | - | 680,9 | 489,4 | 340,4 | 223,4 | 106,4 |
Допустимые нагрузки при продольном изгибе для СНХ-профилей в кг
- Допустимые нагрузки при продольном изгибе в соответствии с DIN EN 1993-1-1, разделы 6.2 и 6.3.
- Табличные значения действительны для эффективных поперечных сечений и центрально приложенной нагрузки! Возможная незначительная степень изменения толщины при потере устойчивости при изгибе и кручении исследуется отдельно!
- Рассматривается продольный изгиб вокруг z-оси и у-оси. Максимально допустимая нагрузка при продольном изгибе внесена в таблицу.
- Коэффициент запаса прочности у - 1,54 учитывает коэффициент запаса прочности и комбинированный коэффициент в соответствии с RAL, а также коэффициент запаса прочности материала.
- В зависимости от способа крепления профиля выбрать одну из расчетных схем из представленных ниже. По выбранной расчетной схеме, используя длину профиля, определить нормативную длину Lk.
- По полученному значению Lk определить максимально допустимую нагрузку F по таблице
"Длина элемента, подверженного продольному изгибу Lk [мм]" | 41/21 | 41/41/2 | 41/41/2,5 | 41/52/2,5 | 41/72/2,5 | Н-образный 41/42 | Н-образный 41/82/2 | Н-образный 41/82/2,5 | Н-образный 41/104/2,5 |
200 | 2680 | 4184 | 5230 | 6059 | 6888 | 5601 | 8359 | 9926 | 11500 |
300 | 2502 | 4113 | 5126 | 6007 | 6888 | 5445 | 8358 | 9894 | 11596 |
400 | 2289 | 3987 | 4962 | 5848 | 6734 | 5251 | 8234 | 9734 | 11473 |
500 | 2032 | 3854 | 4787 | 5678 | 6569 | 5042 | 8103 | 9562 | 11342 |
600 | 1748 | 3709 | 4596 | 5496 | 6395 | 4809 | 7962 | 9374 | 11209 |
700 | 1470 | 3549 | 4385 | 5298 | 6211 | 4548 | 7807 | 9164 | 11072 |
800 | 1227 | 3371 | 4149 | 5081 | 6012 | 4257 | 7633 | 8924 | 10928 |
900 | 1027 | 3176 | 3891 | 4844 | 5797 | 3941 | 7435 | 8652 | 10771 |
1000 | 866 | 2966 | 3614 | 4589 | 5563 | 3609 | 7206 | 8341 | 10591 |
1100 | 737 | 2746 | 3328 | 4319 | 5311 | 3278 | 6943 | 7992 | 10374 |
1200 | 633 | 2525 | 3043 | 4042 | 5042 | 2960 | 6641 | 7605 | 10103 |
1300 | 549 | 2309 | 2770 | 3765 | 4759 | 2666 | 6303 | 7184 | 9764 |
1400 | 480 | 2105 | 2516 | 3493 | 4470 | 2401 | 5935 | 6738 | 9355 |
1500 | 424 | 1917 | 2283 | 3231 | 4179 | 2164 | 5549 | 6279 | 8885 |
1600 | 376 | 1746 | 2075 | 2984 | 3894 | 1955 | 5158 | 5821 | 8375 |
1700 | 336 | 1593 | 1888 | 2754 | 3621 | 1772 | 4777 | 5380 | 7849 |
1800 | 302 | 1455 | 1722 | 2542 | 3362 | 1610 | 4414 | 4962 | 7325 |
1900 | 273 | 1333 | 1575 | 2348 | 3121 | 1468 | 4075 | 4575 | 6821 |
2000 | 248 | 1224 | 1444 | 2171 | 2897 | 1343 | 3763 | 4220 | 6343 |
2100 | 226 | 1126 | 1328 | 2010 | 2692 | 1233 | 3479 | 3897 | 5898 |
2200 | 207 | 1040 | 1225 | 1864 | 2504 | 1135 | 3220 | 3604 | 5486 |
2300 | 190 | 962 | 1133 | 1732 | 2332 | 1048 | 2985 | 3340 | 5108 |
2400 | 175 | 892 | 1050 | 1613 | 2175 | 971 | 2773 | 3100 | 4762 |
2500 | 162 | 830 | 976 | 1504 | 2032 | 901 | 2581 | 2884 | 4445 |
2600 | 150 | 773 | 909 | 1406 | 1902 | 838 | 2406 | 2688 | 4156 |
2700 | 140 | 722 | 849 | 1316 | 1783 | 782 | 2248 | 2510 | 3892 |
2800 | 130 | 676 | 794 | 1234 | 1674 | 731 | 2105 | 2349 | 3651 |
2900 | 122 | 634 | 744 | 1159 | 1574 | 685 | 1974 | 2203 | 3430 |
3000 | 114 | 595 | 699 | 1091 | 1483 | 643 | 1854 | 2069 | 3228 |
3100 | 107 | 560 | 658 | 1028 | 1399 | 605 | 1745 | 1946 | 3042 |
3200 | 101 | 528 | 620 | 971 | 1321 | 570 | 1645 | 1834 | 2871 |
3300 | 95 | 499 | 586 | 918 | 1250 | 538 | 1553 | 1731 | 2714 |
3400 | 90 | 472 | 554 | 869 | 1184 | 508 | 1468 | 1637 | 2569 |
3500 | 85 | 447 | 524 | 824 | 1123 | 481 | 1391 | 1550 | 2435 |
3600 | 80 | 424 | 497 | 782 | 1067 | 456 | 1319 | 1469 | 2311 |
3700 | 76 | 403 | 472 | 743 | 1015 | 433 | 1252 | 1395 | 2195 |
3800 | 72 | 383 | 449 | 707 | 966 | 412 | 1190 | 1326 | 2089 |
3900 | 69 | 365 | 428 | 674 | 921 | 392 | 1133 | 1262 | 1989 |
4000 | 65 | 348 | 407 | 643 | 878 | 374 | 1079 | 1202 | 1897 |
4100 | 62 | 332 | 389 | 614 | 839 | 356 | 1030 | 1147 | 1811 |
4200 | 59 | 317 | 371 | 587 | 802 | 340 | 983 | 1095 | 1730 |
4300 | 57 | 303 | 355 | 561 | 768 | 325 | 940 | 1046 | 1654 |
4400 | 54 | 290 | 340 | 538 | 735 | 311 | 899 | 1001 | 1584 |
4500 | 52 | 278 | 325 | 515 | 705 | 298 | 861 | 959 | 1518 |
4600 | 50 | 266 | 312 | 494 | 676 | 286 | 826 | 919 | 1456 |
4700 | 48 | 256 | 299 | 475 | 650 | 274 | 792 | 882 | 1397 |
4800 | 46 | 246 | 288 | 456 | 624 | 263 | 761 | 847 | 1342 |
4900 | 44 | 236 | 277 | 438 | 600 | 253 | 731 | 814 | 1290 |
5000 | 42 | 227 | 266 | 422 | 578 | 243 | 703 | 783 | 1241 |
5100 | 41 | 219 | 256 | 406 | 557 | 234 | 677 | 753 | 1195 |
5200 | 39 | 211 | 247 | 392 | 537 | 226 | 652 | 725 | 1151 |
5300 | 38 | 203 | 238 | 378 | 517 | 217 | 628 | 699 | 1110 |
5400 | 36 | 196 | 229 | 364 | 499 | 210 | 606 | 674 | 1071 |
5500 | 35 | 189 | 221 | 352 | 482 | 202 | 585 | 650 | 1034 |
5600 | 34 | 183 | 214 | 340 | 466 | 196 | 565 | 628 | 998 |
5700 | 33 | 176 | 207 | 329 | 450 | 189 | 545 | 607 | 965 |
5800 | 32 | 171 | 200 | 318 | 436 | 183 | 527 | 586 | 933 |
5900 | 30 | 165 | 193 | 308 | 422 | 177 | 510 | 567 | 902 |
6000 | 29 | 160 | 187 | 298 | 408 | 171 | 494 | 549 | 874 |
