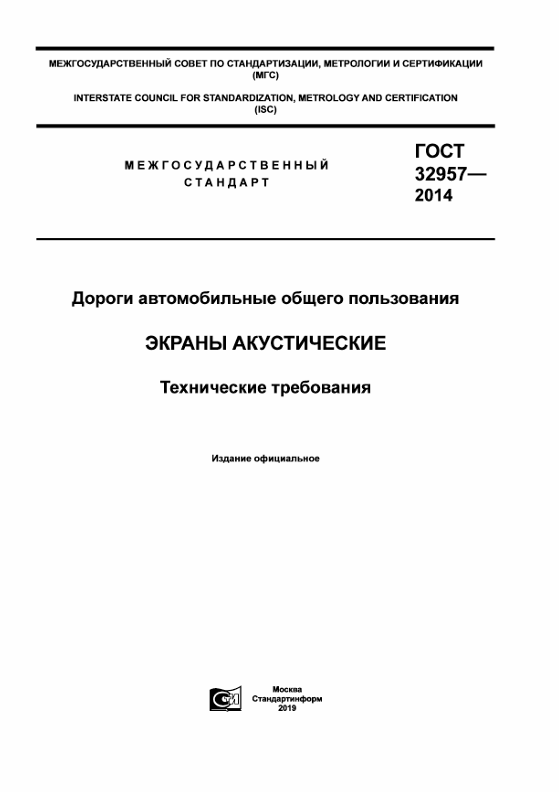

ГОСТ 32957-2014: Дороги автомобильные общего пользования. Экраны акустические. Технические требования
Отправить запрос
Перевод шумозащитных сооружений в категорию обязательных элементов обустройства автомобильных дорог потребовал жесткой регламентации их физических параметров. Межгосударственный стандарт ГОСТ 32957-2014 устраняет разрозненность ведомственных строительных норм и закрепляет единый комплекс материаловедческих и конструктивных параметров для всех стран Таможенного союза.
Документ служит прямым инструментом исполнения положений ТР ТС 014/2011. Его внедрение исключает появление на магистралях конструкций, не подтвердивших свое соответствие и не способных выдержать нормативные эксплуатационные нагрузки.
Сфера практического внедрения, назначение и пользователи ГОСТ 32957-2014
Настоящий стандарт задает минимально необходимый комплекс параметров для акустических экранов, монтируемых на автодорогах общего пользования. Его действие направлено на защиту придорожной полосы, селитебных зон и обособленных инфраструктурных объектов от волнового воздействия транспортных потоков. Документ регламентирует технический базис последовательно для всех ключевых стадий существования конструкции: проектирования, заводского изготовления, последующего монтажа и долгосрочной эксплуатации. При этом ГОСТ 32957-2014 оставляет за производителем право добровольно вводить более строгие внутренние регламенты.Стандарт формирует ряд требований к элементам обустройства трасс:
- Конструктивная надежность. Регламент обязывает рассчитывать устойчивость сооружений к ветровым, снеговым и сейсмическим нагрузкам на протяжении всего периода службы.
- Безопасность дорожного движения. Документ запрещает ограничивать видимость для водителей и нарушать штатную схему сбора и отвода поверхностных стоков с элементов земляного полотна.
- Экологическая безопасность. Введен запрет на выделение материалами вредных веществ в окружающую среду в процессе эксплуатации.
- Эксплуатационная пригодность. Конструкция обязана обеспечивать беспрепятственный доступ для уборочной техники и выдерживать механизированное удаление снежно-ледяных отложений.
Норматив не применим к элементам обустройства дорожной сети внутри городской и сельской черты, к временным, спортивным, лесозаготовительным и внутрипромышленным дорогам.
ГОСТ 32957-2014 ориентирован на инженеров проектных институтов, заводы-изготовители и дорожные службы. Системное применение заложенных регламентов обеспечивает возведение долговечных инженерных барьеров с подтвержденным сроком сохранения акустических свойств.
Комплекс технических правил, физические параметры и критерии надежности
Физика долговечности акустических экранов базируется на их способности противостоять комплексу внешних силовых и климатических воздействий без потери геометрической стабильности. Механическая надежность дорожного сооружения проверяется математическим моделированием и обязательными натурными испытаниями образцов. Стандарт ГОСТ 32957-2014 объединяет прочностные, эксплуатационные и технологические регламенты в единую систему критериев качества:- Устойчивость к природным и механическим факторам. Конструкция обязана без остаточных деформаций воспринимать пиковые ветровые нагрузки, специфические снеговые давления от проходящих дорожных машин, а также динамические удары от летящих из-под колес камней.
- Материаловедческая защита. Металлические несущие элементы требуют обязательного нанесения антикоррозийных составов, а полимерные панели — внедрения светостабилизирующих добавок для предотвращения УФ-деструкции.
- Обеспечение видимости. В зонах пешеходных переходов, развязок и пересечений трасс стандарт предписывает монтировать прозрачные светопропускающие панели со степенью светопроницаемости не менее 80 % для исключения слепых зон.
- Геометрические допуски. Отклонения от номинальных линейных размеров панелей и опорных стоек строго лимитированы. Любое превышение нормативной стрелы прогиба элементов приводит к разгерметизации стыков и резкому падению акустической эффективности.
- Безопасность при пожаре транспортных средств. Материалы, применяемые для изготовления экранов, не должны способствовать скрытому распространению пламени и обязаны минимизировать риски при аварийных возгораниях автомобилей на трассе.
- Акустическая долговечность. Стандарт вводит требования к сохранению первичных звукоизоляционных и звукопоглощающих свойств панелей на протяжении заявленного срока службы.
- Сквозная дефектовка. В процессе операционного контроля заводы-изготовители обязаны проводить периодические аттестационные испытания, а поступающие на трассу партии материалов подлежат обязательной проверке на соответствие паспортам качества.
- Декларирование соответствия. Финальная правовая и техническая оценка безопасности элементов экрана перед вводом автомобильной дороги в эксплуатацию реализуется через процедуру обязательного подтверждения соответствия требованиям ТР ТС 014/2011.
Системный мониторинг состояния конструкций дорожными службами обеспечивает своевременное выявление эксплуатационного износа. Наличие сквозных зазоров в местах сопряжения панелей со стойками или цокольной частью фундамента признается критическим дефектом, снижающим звукоизоляционные свойства барьера и требующим немедленной реконструкции узла.
Только одновременное выполнение механических, противопожарных и геометрических критериев ГОСТ 32957-2014 позволяет признать объект пригодным к сдаче-приемке и гарантирует заявленный производителем межремонтный ресурс в суровых климатических условиях.
Взаимосвязанные нормативные акты и регламенты
Расчет несущей способности экранов и подбор сырьевой базы требуют согласования параметров со смежными регламентами. Они перечислены в разделе 2 рассматриваемого документа:- ГОСТ 16504-81 — закрепляет базовый понятийный аппарат и терминологию для процедур технического контроля и оценки соответствия изделий.
- ГОСТ 23499-2009 — формирует базовый комплекс требований к физико-механическим параметрам акустических и шумоглушащих строительных элементов.
- ГОСТ 26602.3-99 — регламентирует методы определения звукоизоляционных свойств для оконных и дверных блоков в составе конструкций.
- ГОСТ 27296-2012 — регламентирует методику и последовательность инструментального контроля звукоизолирующих свойств строительных конструкций любого типа.
- ГОСТ 31287-2005 — задает технические рекомендации по оптимизации акустической обстановки и ослаблению звукового давления на производстве путем монтажа локальных преград.
- ГОСТ 31296.1-2005 — определяет опорные физические показатели и методические правила фиксации акустического фона на открытых пространствах.
- ГОСТ 31296.2-2006 — регламентирует критерии расчета показателей звуковой энергии для проведения многофакторного мониторинга техногенной нагрузки на открытых территориях.
Структура перечисленных стандартов исключает деградацию элементов экрана под воздействием дорожных реагентов, температурных циклов и ветрового напора. Требования к металлу, пластику и железобетону в этих документах синхронизированы. Это гарантирует, что собранное на трассе сооружение сохранит общую геометрическую жесткость и не станет источником аварийной опасности в течение всего расчетного срока службы.
Внутреннее строение документа
В ГОСТ 32957-2014 18 страниц, на которых последовательно дается информация о параметрах дорожных конструкций — от общих понятий до фиксации методов их приемо-сдаточных проверок. В тексте нет описаний измерительных процедур, основное внимание сконцентрировано на эксплуатационной безопасности и материаловедении шумозащитных барьеров. Такое структурирование информации позволяет инженеру быстро находить конкретные допуски и правила проектирования под определенный тип местности:- Предисловие и введение. Содержат сведения о межгосударственном совете, статусе разработки, порядке голосования и введения акта в действие во всех странах-участницах соглашения.
- Разделы 1–3. Фиксируют точные пространственные границы действия норматива, приводят обязательный перечень смежных стандартов и раскрывают базовый терминологический аппарат.
- Раздел 4. Классифицирует акустические сооружения. Разделяет конструкции по функциональному принципу на звукоизолирующие, звукопоглощающие и комбинированные модификации.
- Раздел 5. Формирует ядро стандарта. Объединяет базовые положения (п. 5.1), расчеты на прочность (п. 5.2), акустические параметры (п. 5.2), правила предотвращения звуковых протечек в узлах сопряжения (п. 5.4), критерии эксплуатационной безопасности (5.5), архитектурно-эстетические нормативы (5.6) и порядок верификации показателей надежности (п. 5.7).
- Раздел 6. Фиксирует нормативные критерии к сырьевой базе и ключевым сборочным единицам шумозащитных сооружений. Устанавливает рамки для физико-химических и прочностных свойств сырьевой базы, используемой при производстве панелей и стоек.
- Раздел 7. Устанавливает регламент в части состава поставки, маркировки, защитной упаковки, перемещения и складского содержания элементов. Эти меры направлены на то, чтобы исключить повреждение защитных покрытий элементов при доставке и складировании в условиях трассы.
- Библиография. Содержит перечень справочных нормативных источников, использованных разработчиками при формировании технического каркаса стандарта.
Четкое описание каждого этапа жизненного цикла изделия исключает появление на магистралях элементов, не способных выдержать климатические и ветровые нагрузки. Наличие четких технических рамок для элементов конструкций обязывает изготовителей выпускать продукцию с заданными физико-механическими параметрами. Это гарантирует полную безопасность и механическую прочность шумозащитных сооружений в процессе долгосрочной эксплуатации на трассах.
Скачать ГОСТ 32957-2014 и изучить требования к комплексу технических условий для акустических элементов дорожных шумозащитных сооружений вы можете по ссылке ниже.
