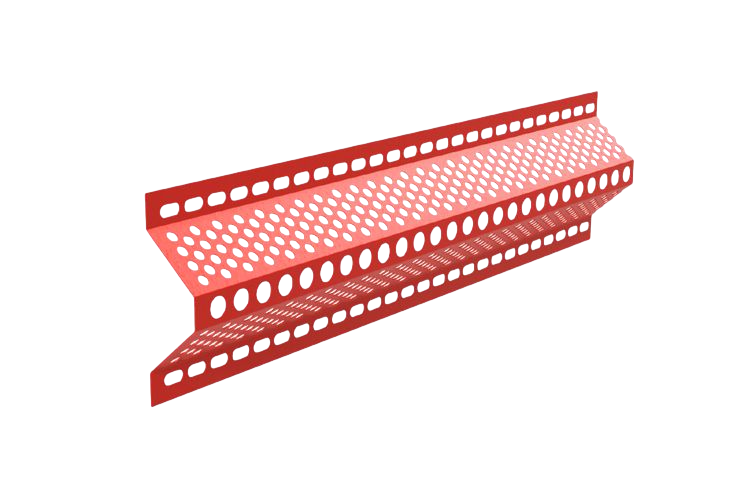

Ветропылезащитный экран СНХ ВПЗ-1-250-1,5-72
Отправить запрос
- Ветропылезащитный экран СНХ ВПЗ-1-250-1,5-72 применяется для снижения скорости ветра и ограничения распространения пыли в зонах размещения оборудования, инженерных коммуникаций и технологических процессов.
- Экран из ламелей формирует сплошное ограждение, скрывает внутреннее пространство и придаёт объекту аккуратный архитектурный вид.
- Монтаж выполняется на металлический каркас с креплением на болтовых соединениях.
- Ламели окрашиваются в заводских условиях по шкале RAL с одной или, при необходимости, с двух сторон.
- Возможна поставка экранов длиной от 1 до 6 м.
Ветропылезащитный экран СНХ ВПЗ-1-250-1,5-72
Преимущества
- Снижает скорость ветра в зоне ветровой тени экрана и защищает оборудование от прямого воздействия воздушного потока.
- Объем перфорации (~30 %) эффективно снижает скорость ветра. Коэффициент снижения скорости ветра в зоне ветровой тени ветропылезащитного экрана от 40-90%.
- За экраном возникает процесс улавливания и оседания пыли с коэффициентом от 50 до 90 %.
- Формирует аккуратное сплошное ограждение, которое скрывает оборудование, инженерные сети и технологические процессы.
- Поставляется с заводской окраской по шкале RAL, что позволяет подобрать цвет под архитектуру объекта.
- Ламельная конструкция удобна в монтаже и подходит для установки на металлический каркас с болтовыми соединениями.
Технические характеристики
| Материал | Сталь 08ПС |
| Покрытие | Порошковая окраска по шкале RAL |
Назначение экранов:
- Защита от ветрового опрокидывания: Экраны снижают ураганные и порывистые ветровые нагрузки на агрегаты. Они защищают конструкцию от резких перепадов давления воздушного потока, что предотвращает деформацию крепежей и снижает вероятность срыва отдельных элементов оборудования. В итоге повышается надёжность эксплуатации в ветреную погоду.
- Защита от мусора и пыли:Перфорация улавливает крупную пыль, сухие листья, тополиный пух и пакеты. Эти загрязнения часто забивают радиаторы, воздушные фильтры и теплообменники. Экран с перфорацией создаёт эффективный барьер против мусора. Благодаря этому оборудование работает стабильно, без снижения эффективности.
- Снегозащита: Защитные конструкции препятствуют образованию намётов и заносу оборудования снегом зимой. Они снижают воздействие ветра, предотвращая скопление снега возле воздухозаборных зон. Это исключает обледенение решёток, которое может нарушить воздухообмен. В итоге оборудование работает стабильно, без перебоев из-за погодных условий.
- Визуальная маскировка (эстетика): Защитные экраны скрывают неприглядные инженерные коммуникации, которые часто портят внешний вид фасадов. Они монтируются таким образом, чтобы не нарушать общую композицию здания и подчёркивать его архитектурные особенности. Панели могут быть покрашены в любой цвет по требованию заказчика. Это гарантирует соблюдение городских регламентов и поддержание единого стиля городской застройки.
Номенклатура

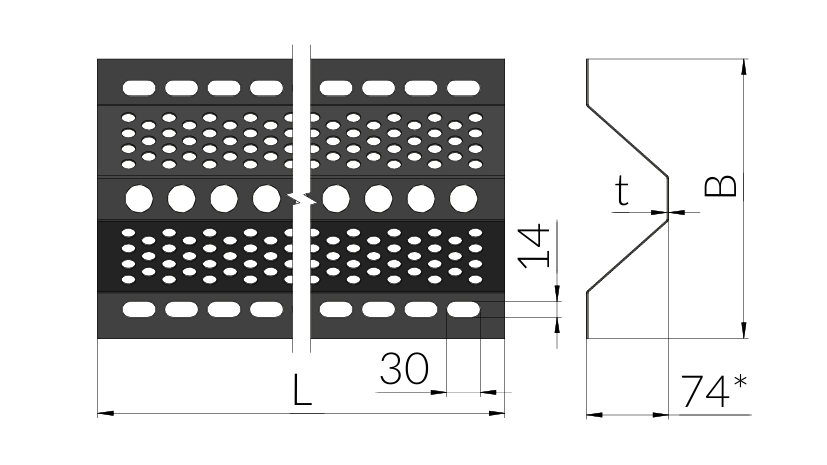

| Артикул | Ширина ламели B, [мм] | Толщина стали t, [мм] | Длина L, [мм] | Монтажный паз 30х14 | Вес [кг] | Исполнение |
| 243107 | 250 | 1,5 | 1000 | М10, М12 | 2,72 | Порошковая окраска |
| 243108 | 250 | 1,5 | 2000 | М10, М12 | 5,45 | Порошковая окраска |
| 243109 | 250 | 1,5 | 3000 | М10, М12 | 8,17 | Порошковая окраска |
| 243120 | 250 | 1,5 | 6000 | М10, М12 | 16,34 | Порошковая окраска |
- Цвета по шкале RAL согласовывается на стадии проектирования и заказа.
Схема сборки - Крепление ветро-пылезащитных экранов СНХ к монтажному профилю
 |  | ||
| A | B | C | D |
| Арт. 240548 | Арт. 240603 | Болт М10х25 | Арт. 243107, 243108, 243109 |

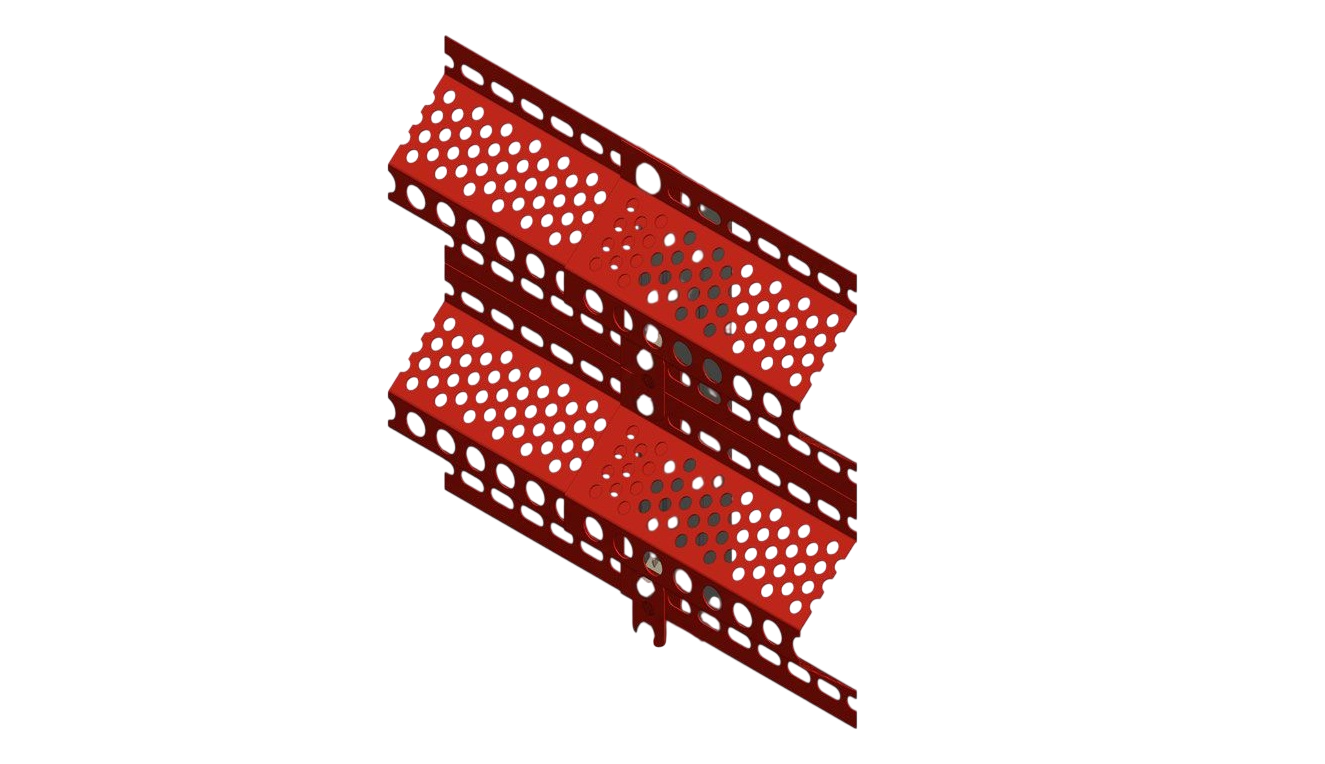

Схема сборки - Крепление ветро-пылезащитных экранов СНХ между собой
 |  | |||
| A | B | C | D | E |
| Арт. 243107, 243108, 243109 | Арт. 240662 | Арт. 240548 | Арт. 243106 | Арт. 240583 |
