L-образное подключение к отопительному прибору «ABC-PEX»
Отправить запрос
- Трубка Г-образная аксиальная, применяется для подключения радиаторов в однотрубных и двухтрубных системах отопления.
- Материал изготовления: латунь CW617N
Содержание
L-образное подключение к отопительному прибору «ABC-PEX»
L-образное подключение к отопительному прибору

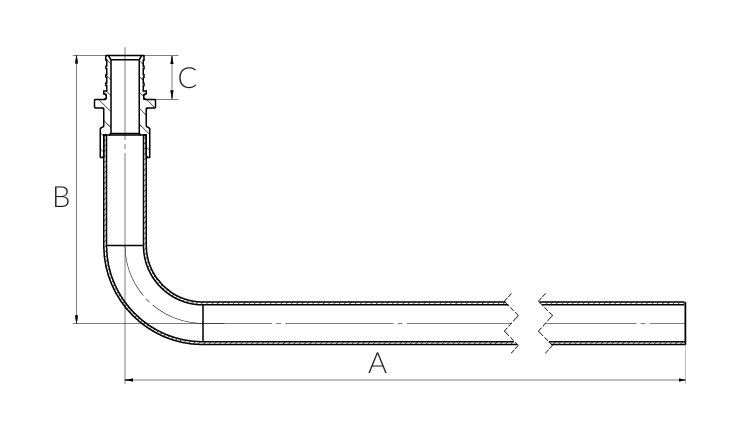

| Артикул | Типоразмер | Размер, мм | Вес, г | Единица поставки, шт | ||
| A | B | C | ||||
| ABC-L16250.2 | 16x250 | 250 | 94,5 | 15,5 | 143 | 10 |
| ABC-L16500.2 | 16x500 | |||||
*необходимо выполнить жесткое крепление к плите перекрытия
Монтаж L/T-образного подключение к отопительному прибору
- Шаг 1.
Измерить необходимую длину трубки для подключения отопительного прибора с учетом глубины отверстия узла нижнего подключения радиатора и расстояния до пола. Должно быть обеспечено жесткое крепление трубки к плите перекрытия.
- Шаг 2.
Выполнить рез трубки труборезом под прямым углом, снять грат, после чего необходимо разместить резьбозажимное соединение для радиатора (ABC-EK3415.b) на трубку
- Шаг 3.
Далее вставить трубку L (T) — образного подключения в узел нижнего подключения радиатора до упора, наживить гайки резьбозажимных соединений.
- Шаг 4.
Наживить гайки резьбозажимных соединений , после чего выполнить жесткое крепление трубки к плите перекрытия. С помощью специальных крепежных элементов, или мягкой монтажной ленты.
- Шаг 5.
Выполнить затяжку гаек резьбозажимных соединений от руки и далее дотянуть ключом до упора, далее выполнить стандартную аксиальную запрессовку фитинга L-образной трубки. Обязательно проверяйте соосность положения трубок в радиаторном узле.
