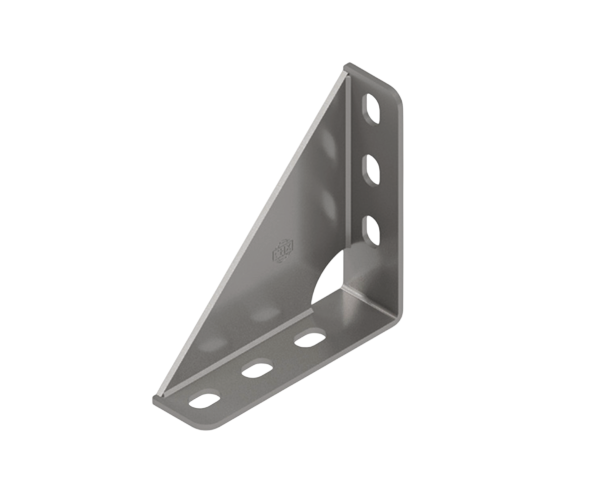

Монтажный уголок «СНХ», 90° 150X150, усиленный Артикул 240913
Отправить запрос
- Соединение монтажных профилей СНХ под углом 90°.
- Исполнение в горячем цинке и термодиффузии цинка позволяет применять вне помещений и в средах с высокой коррозионной активностью.
- Выполнен из высокопрочной конструкционной низколегированной стали 09Г2С
Содержание
Монтажный уголок «СНХ», 90° 150X150, усиленный
Преимущества
- Соединение монтажных профилей 41/21-41/124.
- Быстрый монтаж.
- Создание модульных конструкций.
- Три овальных отверстия в ряд позволяют закрепить три болтовых соединения с каждой стороны и обеспечить надежное соединение профилей от проскальзывания при высоких нагрузках.
- Дополнительное «ребро жесткости» обеспечивает повышенную жёсткость уголка и обеспечивает восприятие больших нагрузок.
- Возможен монтаж на профиль 41/52 и 41/72 со стороны овальных отверстий.
Технические характеристики
| Материал | Сталь 09Г2С |
| Покрытие | Электроцинкование. Толщина покрытия 6-9 мкм ГОСТ 9.301-86 Горячее цинкование. Толщина покрытия 40-85 мкм по ГОСТ 9.307 2021 Термодиффузия цинка с алитированием. Толщина покрытия 40-70 мкм ГОСТ 9.316-2021 |
| Технические условия | 25.11.23-015-05266240-2022 «Системы монтажные СНХ» |

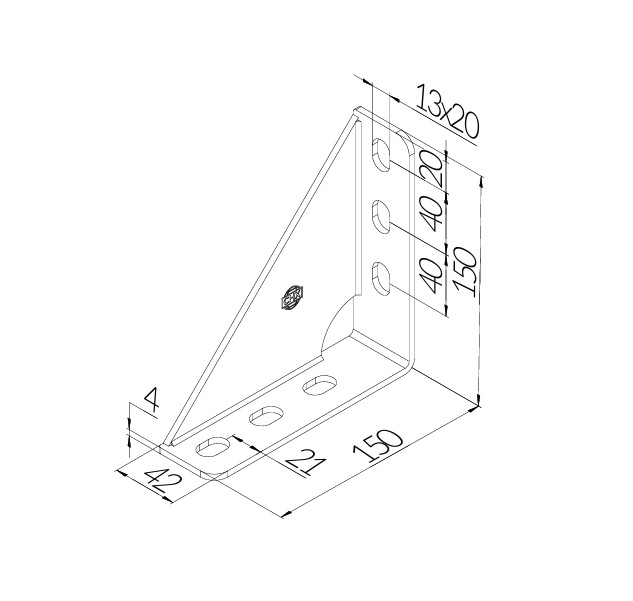

Номенклатура монтажного уголка «СНХ», 90° 150X150, усиленного «СНХ»
| Артикул | Угол | Толщина стали, [мм] | Профиль | Вес | Исполнение |
| 240913 | 90° | 4 | 41/21-41/124 | 0,645 | Электроцинкование |

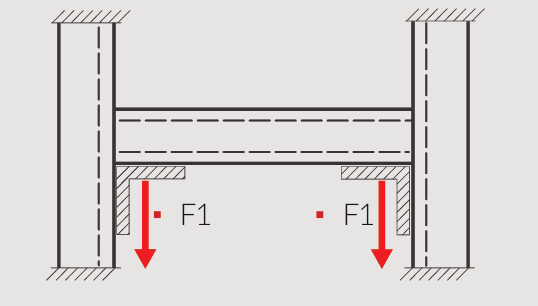

Максимально допустимые нагрузки
| Вид нагрузки | Артикул | F1, [кг] |
 | 240913, 240913-ТД, 240913-ГЦ | 600 |

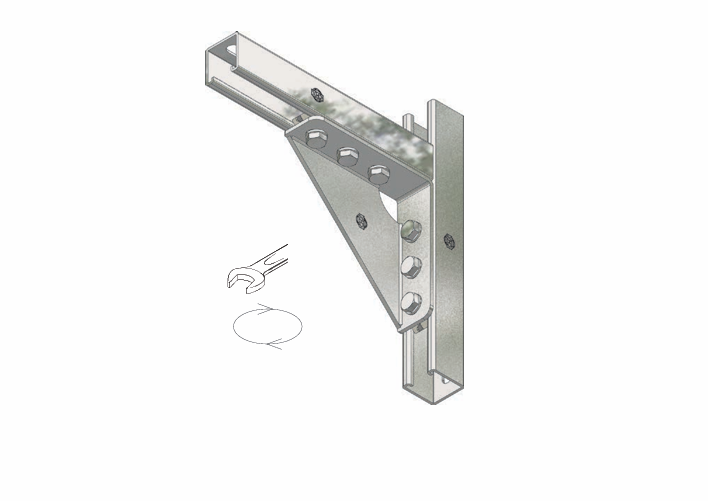

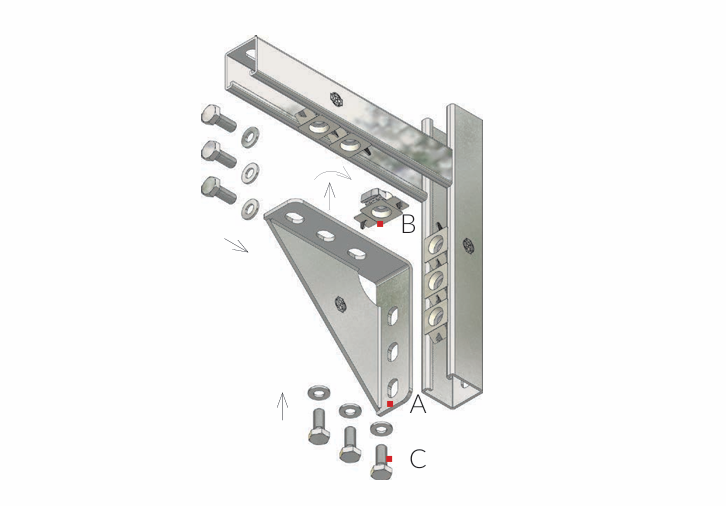

Схема сборки - монтаж на 6-ти болтах
 |  | |
| A | B | C |
| Арт. 240913 | Арт. 240652 Арт. 240603 | Болт М10х25 СНХ Шайба 10 СНХ |

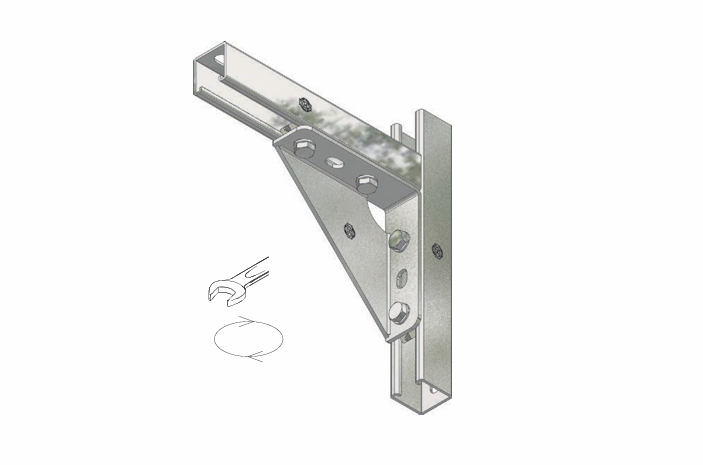

Схема сборки - монтаж на 4-х болтах
 |  | |
| A | B | C |
| Арт. 240913 | Арт. 240652 Арт. 240603 | Болт М10х25 СНХ Шайба 10 СНХ |

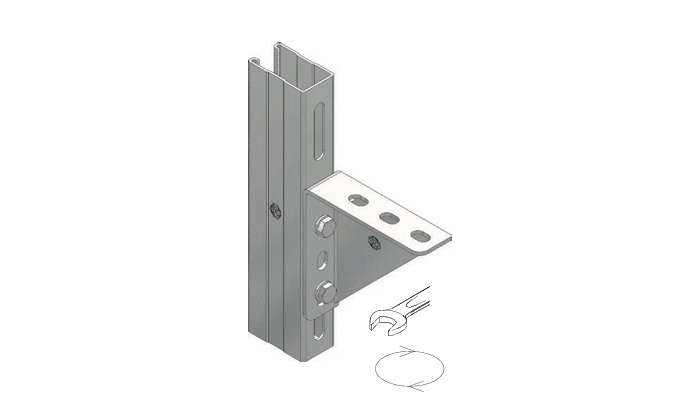

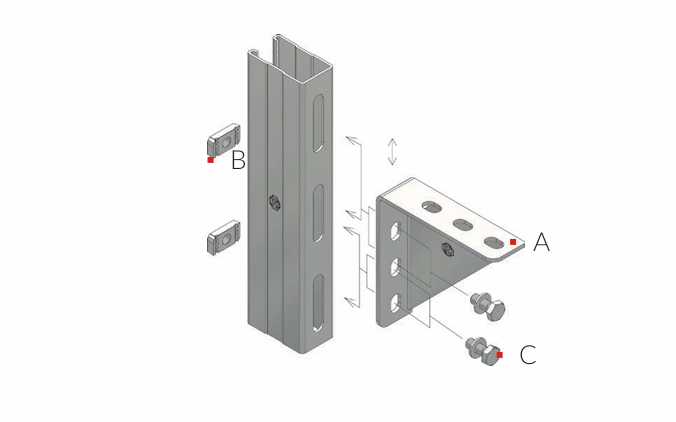

Схема сборки - монтаж на профиль через овальный паз на 2-х болтах
 |  | |
| A | B | C |
| Арт. 240913 | Арт. 240536 | Болт М10х25 СНХ Шайба 10 СНХ |
Внимание. Переместите уголок вверх или вниз вдоль профиля, если второе отверстие под болт не совпадает с овальным отверстием в профиле.
