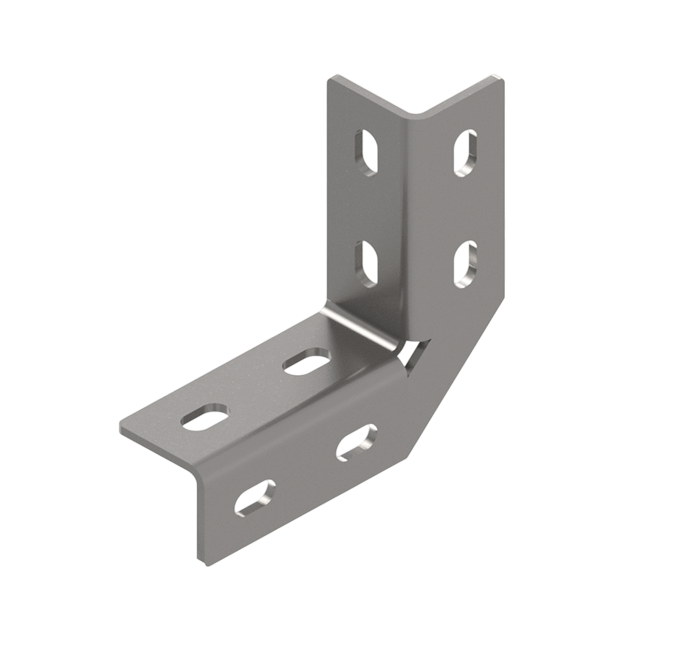

Монтажный универсальный уголок «СНХ», 90° Артикул 241237-ТД
Отправить запрос
- Соединение монтажных профилей «СНХ», под углов 90°.
- Повышенные нагрузки.
- Исполнение в горячем цинке позволяет применять вне помещений и средах с высокой коррозионной стойкостью.
Содержание
Монтажный универсальный уголок «СНХ», 90°
Применение
- Монтаж профилей «СНХ» 41/41 в двух плоскостях, под углом 90°.
- Применяется в качестве усиленного монтажного уголка, для создания несущих модульных конструкций.
- Применяется при повышенных боковых нагрузках, при крестообразных соединениях.
- Соединительные пазы, обеспечивают юстировку, на смонтированном узле.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10 мкм Горячее цинкование по ГОСТ 9.308-85 с толщиной покрытия 40-85 мкм Термодиффузионное цинкование с алитированием с толщиной покрытия 40-70 мкм |
| Технические условия | 25.11.23-015-05266240-2022 «Системы монтажные СНХ» |
| Сварные швы | ГОСТ 14771-76 |

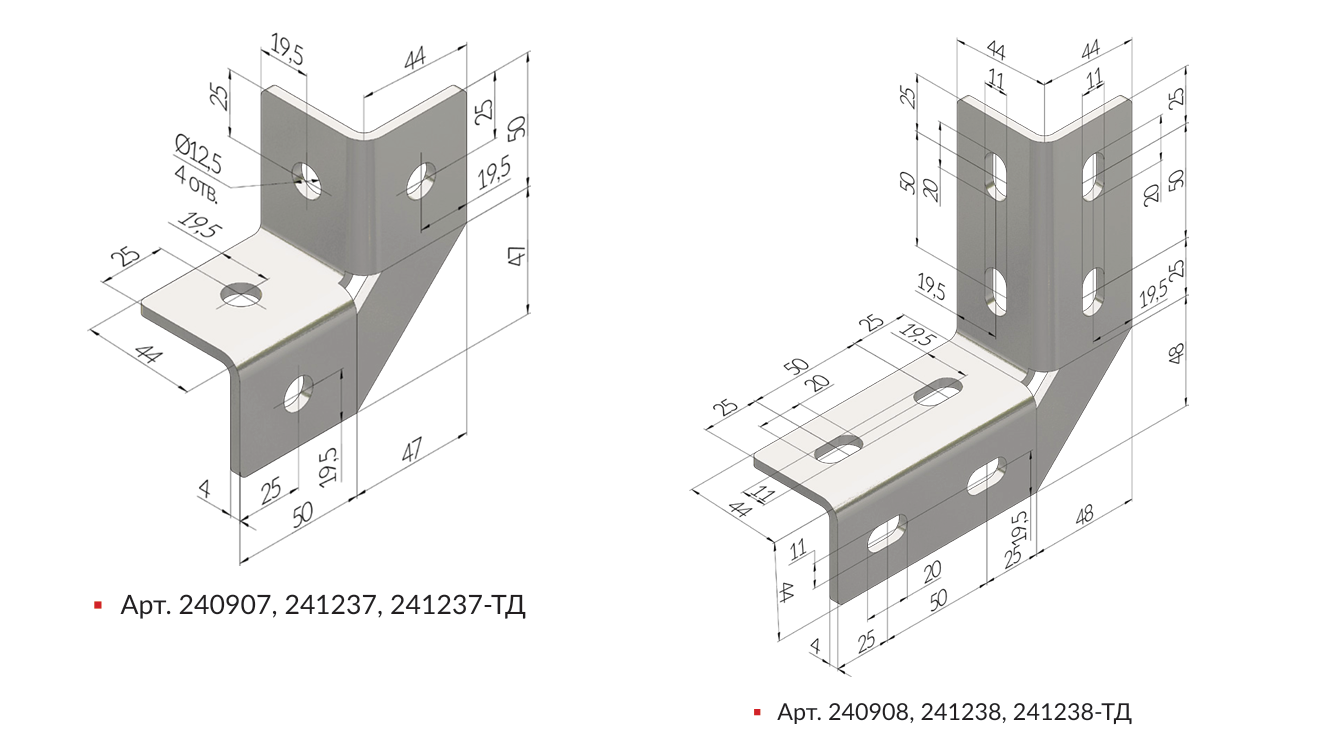

Номенклатура монтажного универсального уголка «СНХ», 90°
| Артикул | Профиль | Количество отверстий | Вес [кг] | Исполнение |
| 241237-ТД | 41/41-41/104 | 4 | 0,247 | Термодиффузия цинка с алитированием |
Максимально допустимая расчетная нагрузка [кг]
| Вид нагрузки | Артикул | H-образная рама F1, [кг] | Г-образная рама F1, [кг] |
 | 240907, 241237 | 200 | 160 |
| 240908, 241238 | 260 | 210 |
Схема сборки
 |  |  | |||
| A | B | C | D | E | F |
| Арт. 240908, 241238, 241238-ТД | Арт. 240652, 240603 | Болт М10х25 СНХ Шайба 10 СНХ | Болт М12х25 СНХ Шайба 12 СНХ | Арт. 240907, 241237, 241237-ТД | Арт. 240653, 240604 |
