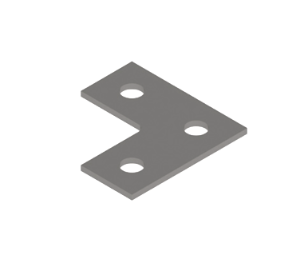

Г-образные соединительные элементы «СНХ» Артикул 240393
Отправить запрос
- Предназначен для углового соединения монтажных профилей СНХ.
- Соединение профилей 41/21-41/72.
- Исполнение термодиффузия цинка с алитированием, позволяет применять вне помещений и средах с высокой коррозионной активностью.
Содержание
Г-образные соединительные элементы «СНХ»
Данные Г-образные соединительные элементы являются самым простым и экономически эффективным решением для крепления трубопроводных систем в различных областях применения, включая холодное и горячее водоснабжение, отопление, промышленное применение или крепление систем холодоснабжения.
Применение
- Угловой соединительный элемент для легких и средних нагрузок.
- Быстрое сборно-разборное соединение.
- Позволяет соединять профили, на одном уровне.
- Создание модульных конструкций.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10 мкм Термодиффузионное цинкование с алитированием с толщиной покрытия 40-70 мкм |
| Технические условия | 25.11.23-015-05266240-2022 «Системы монтажные СНХ» |

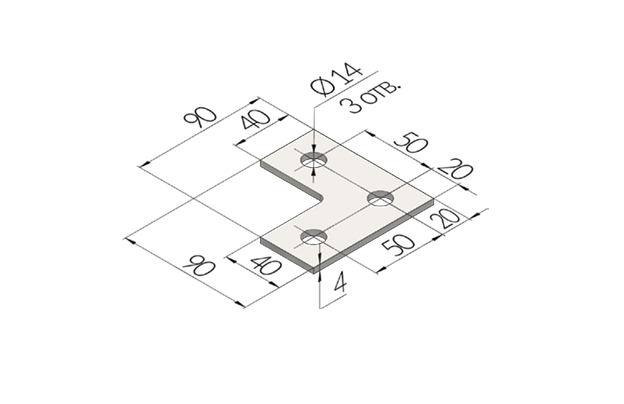

Номенклатура Г-образных соединительных элементов «СНХ»
| Артикул | Тип элемента | Количество отверстий | D | Вес [кг] | Исполнение |
| 240393 | Г-образный | 3 | 14 | 0,16 | Электроцинкование |

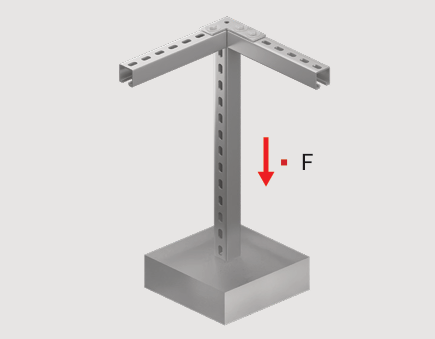

Максимально допустимая расчетная нагрузка [кг]
| Вид нагрузки | Артикул | F, [кг] |
 | 240393, 242115-ТД | 240 |
*Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентом запаса прочности γ=1,54

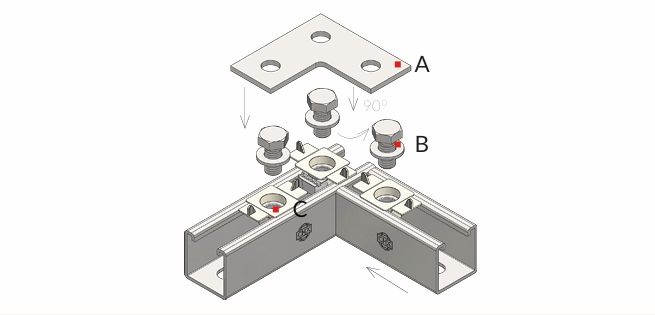

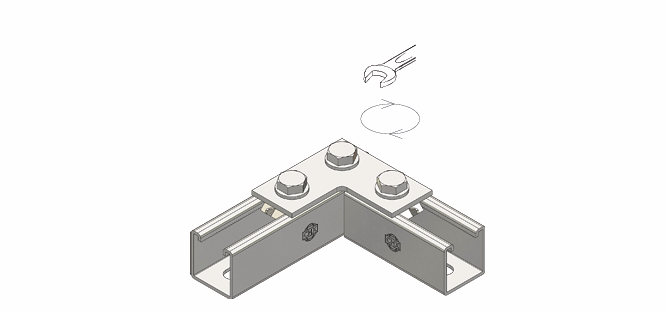

Схема сборки
 |  | ||
| A | B | C | |
| Арт. 240393, 242115-ТД | Болт М10 х 25 СНХ Шайба 10 СНХ | Быстрозажимная гайка СНХ М10/М12 Гайка монтажная СНХ М10/М12 | |
| Болт М12 х 25 СНХ Шайба 12 СНХ | |||
