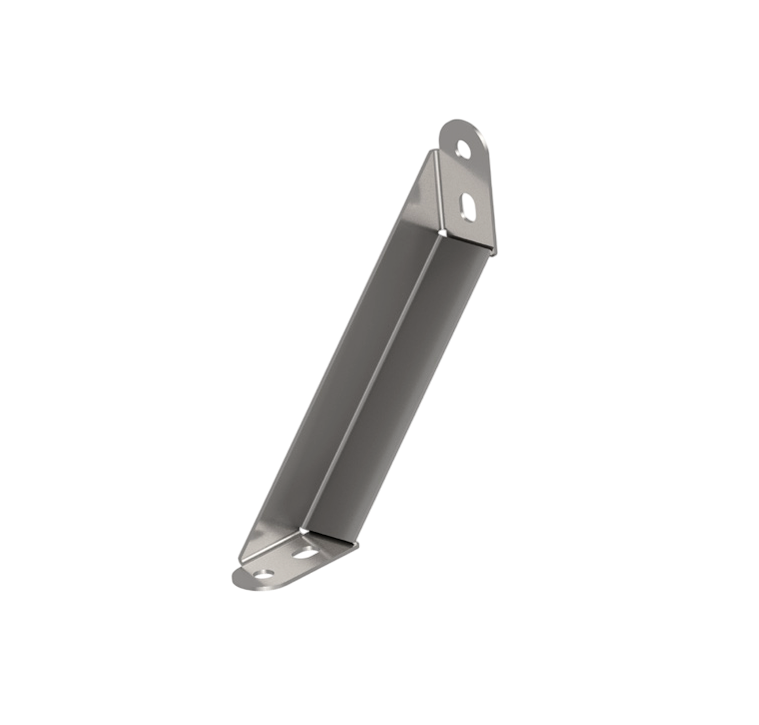

Укосина усиленная «СНХ» Артикул 240763-ТД
Отправить запрос
- Для усиления консольных конструкций.
- Для создания несущих модульных конструкций.
- Для создания ребра жесткости в пространственных рамах.
- Монтаж в составе металлической рамы или с креплением к каменным стенам.
- Покрытие термодиффузия цинка позволяет применять вне помещений и средах с высокой коррозионной активностью.
Содержание
Укосина усиленная «СНХ»
Преимущества
- Быстрый монтаж.
- Симметричные опорные площадки позволяют выполнить монтаж любой стороной.
- Ребро жёсткости обеспечивает высокую несущую способность укосины.
- Овальное отверстие для удобства монтажа к каменным конструкциям.
Технические характеристики
| Материал | 08ПС ГОСТ 19904-90 |
| Покрытие | Термодиффузионное цинкование с алитированием с толщиной по крытия 55-70 мкм |
| Технические условия | 25.11.23-015-05266240-2022 «Системы монтажные «СНХ» |
Максимально допустимые нагрузки на укосины для консоли «СНХ»
| Вид нагрузки | Укосина СНХ (арт/длина) | Консоль монтажная СНХ (арт/длина) | Максимально допустимая нагрузка на узел, кг | Максимально допустимая нагрузка на консоль без укосины, кг |
 | 240759/300 | 240385/300 | 325 | 108,6 |
| 240760/450 | 240386/400 | 275 | 66,4 | |
| 240763/900 | 240345/700 | 225 | 36,9 | |
| 240763/900 | 240346/800 | 225 | 36,9 | |
| 240763/900 | 240347/900 | 225 | 36,9 | |
| 240763/900 | 240348/1000 | 225 | 36,9 |

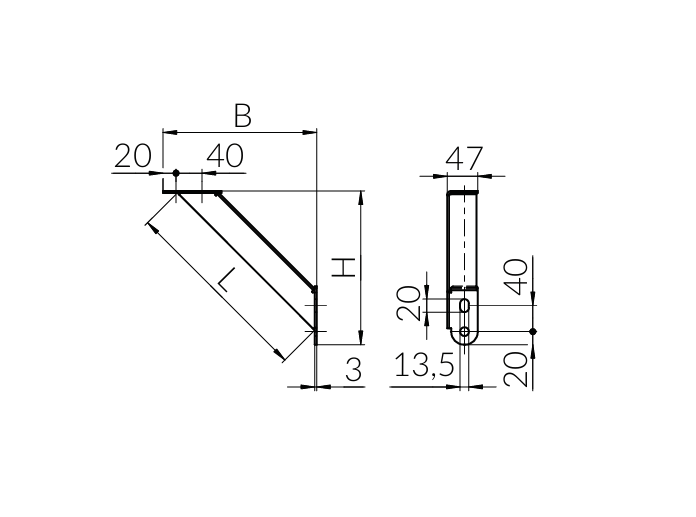

Номенклатура укосины «СНХ»
| Артикул | Длина (L) [мм] | Высота (Н) [мм | Вылет В [мм] | Угол | Толщина | Вес [кг] | Исполнение |
| 240763-ТД | 900 | 661 | 661 | 45 | 3 | 1,83 |
Схема сборки
 |  | ||
| A | B | C | |
| Укосина усиленная СНХ Арт. 240759-ТД, 240760-ТД, 240763-ТД | Арт. 240653, 240604, 240537 | Болт М12х25 СНХ Шайба 12 СНХ | |
Схема сборки к бетонной стене
 |  | ||
| A | B | C | D |
| Укосина усиленная СНХ Арт. 240759-ТД, 240760-ТД, 240763-ТД | Анкер высокой нагрузки М12 СНХ | Болт М12х25 СНХ Шайба 12 СНХ | Арт. 240537, 240653, 240604 |
