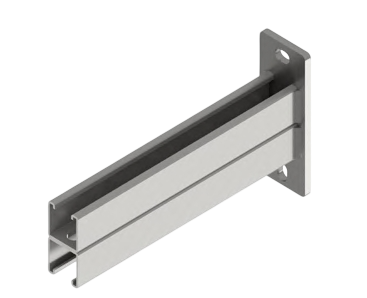

Консоль монтажная H-образная СНХ Артикул 240834
Содержание
Консоль монтажная H-образная СНХ Артикул 240834
Особенности монтажных консолей
- Для крепления трубопроводов, инженерных систем;
- Для создания сборно-разборных модульных конструкций (фальшполы, подвесные потолки, технологические площадки для обслуживания, и т.п.);
- Исполнение в горячем цинке позволяет применять вне помещений и средах с высокой коррозионной стойкостью
Преимущества
- Геометрия профиля позволяет применять множество монтажных элементов для создания объемных металлоконструкций;
- Зубцы на внутренних поверхностях С-образного профиля, увеличивает максимальную нагрузку на срез.
- Допустимая нагрузка рассчитывается на специализированном ПО;
- Удобный монтаж в паз с 2-х сторон, увеличивает вариативность создаваемой конструкции.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9. 307-89. Толщина покрытия 7-10 мкм Горячее цинкование по ГОСТ 9. 308-85. Толщина покрытия 60-85 мкм |
| Технические условия | 25.11.23.-15-05266240-2022 «Монтажные системы» |
| Сварные швы | ГОСТ 14771- 76 |
| Артикул | Профиль | Длина консоли [L] | Толщина опорной плиты в мм | Длина опорной плиты | Ширина опорной плиты | Межосевое расстояние | Вес, шт [кг] | Исполнение |
| 240834 | 41/82/2.5 | 700 | 8 | 163 | 63 | 133 | 3,8 | Горячее цинкование |
Несущая способность консолей монтажных СНХ, в кг
- Определенные нагрузки действительны для статических нагрузок. Коэффициент безопасности γ = 1,54 учитывает коэффициенты безопасности и сочетания, а также коэффициент безопасности материала.
| Профиль | Длина [L] | .jpg "4faf97d4c7 (1).jpg") |  |  |  |
| 41/21 | 200 | 95,9 | 47,8 | 47,8 | 31,7 |
| 250 | 83,4 | 41,6 | 41,6 | 27,6 | |
| 300 | 57,1 | 28,6 | 28,9 | 19,2 | |
| 350 | 52,5 | 26,7 | 26,9 | 17,9 | |
| 400 | 49,9 | 24,9 | 24,9 | 16,6 | |
| 500 | 38,2 | 18,4 | 18,6 | 12,1 | |
| 41/41 | 300 | 221,5 | 108,6 | 108,6 | 73,8 |
| 400 | 132,9 | 66,4 | 66,4 | 44,2 | |
| 500 | 110,7 | 55,3 | 55,3 | 36,9 | |
| 600 | 92,9 | 47,4 | 47,4 | 31,6 | |
| 700 | 73,9 | 36,9 | 36,9 | 24,5 | |
| 800 | 65,9 | 28,2 | 33,2 | 22,1 | |
| 900 | 59,4 | 21,1 | 27,6 | 19 | |
| 1000 | 55 | 16,1 | 24,6 | 15,9 | |
| 41/82 | 300 | 476,6 | 229,9 | 229,9 | 153,2 |
| 400 | 415,7 | 201,2 | 201,2 | 134,1 | |
| 500 | 354,9 | 172,4 | 172,4 | 114,9 | |
| 600 | 294,1 | 143,6 | 143,6 | 95,7 | |
| 700 | 233,2 | 114,9 | 114,9 | 76,6 | |
| 800 | 172,4 | 86,1 | 86,1 | 57,4 | |
| 900 | 118,1 | 59,6 | 60,1 | 39,5 | |
| 1000 | 79,1 | 39,9 | 40,3 | 26,5 |
