Седлообразный фланец «СНХ», универсальный Артикул 240815-ТД
Отправить запрос
- Опорный элемент для создания несущих модульных конструкций, крепления инженерных систем и оборудования, на полу, стенах, потолке.
- Рекомендуется для применения в качестве опоры, для высоких нагрузок.
- Возможность позиционирования монтажного профиля в нескольких плоскостях.
Содержание
Седлообразный фланец «СНХ», универсальный
Преимущества
- Форма седлообразного фланца, обеспечивает удобный и быстрый монтаж монтажных профилей «СНХ».
- Наличие 4- х пазов на основании фланца позволяет регулировать его положение, даже после установки.
- Увеличенная площадь основания фланца, позволяет равномерно распределять нагрузку на основание несущей конструкции.
- Высокие несущие способности.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10 мкм Горячее цинкование по ГОСТ 9.308-85 с толщиной покрытия 60-85 мкм Термодиффузионное цинкование с алитированием с толщиной покрытия 40-70 мкм. |
| Технические условия | 25.11.23.-15-05266240-2022 «Монтажные системы» |
| Сварные швы | ГОСТ 14771-76 |

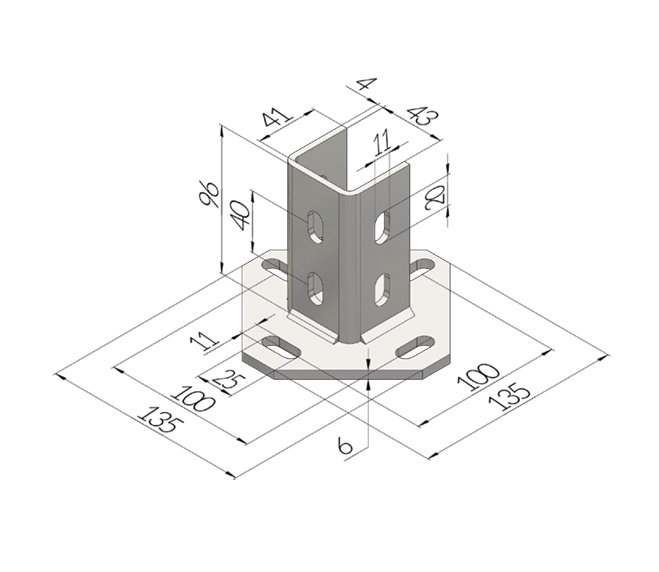

Номенклатура седлообразного фланца «СНХ», универсального
| Артикул | Профиль | Тип | Вес | Исполнение |
| 240815-ТД | 41/41 - 41/72 | Универсальный | 0,851 | Термодиффузия цинка с алитированием |

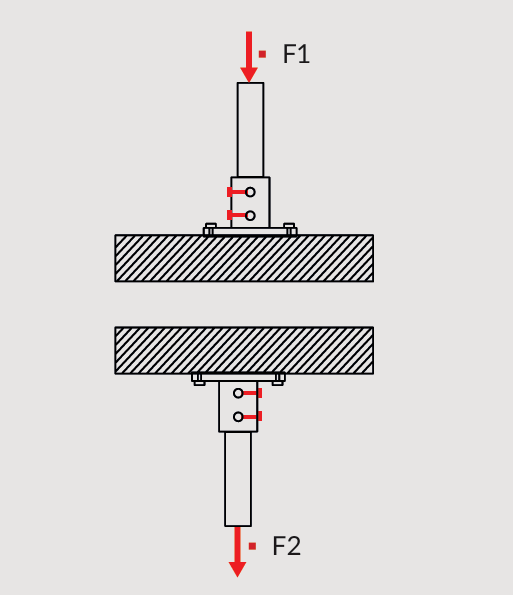

| Вид нагрузки | Артикул | F1 сжатие | F2 растяжение |
 | 240814, 240815, 240815-ТД | 5400 | 1100 |
*Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентом запаса прочности γ=1,54

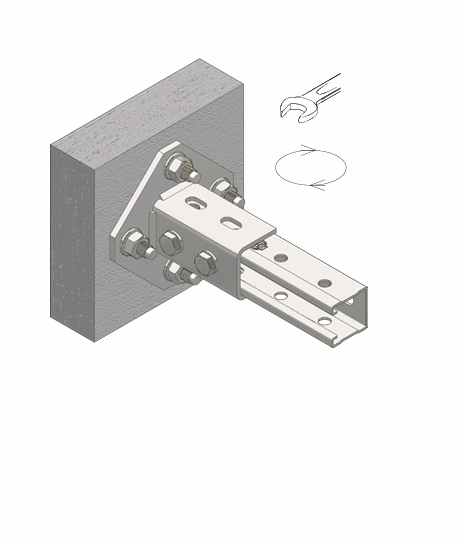

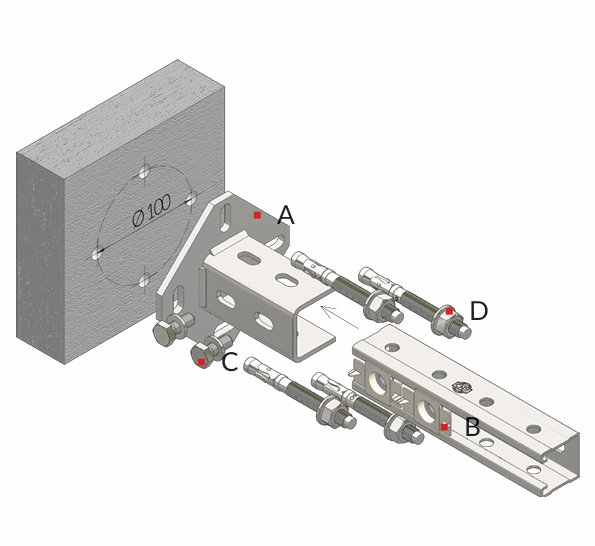

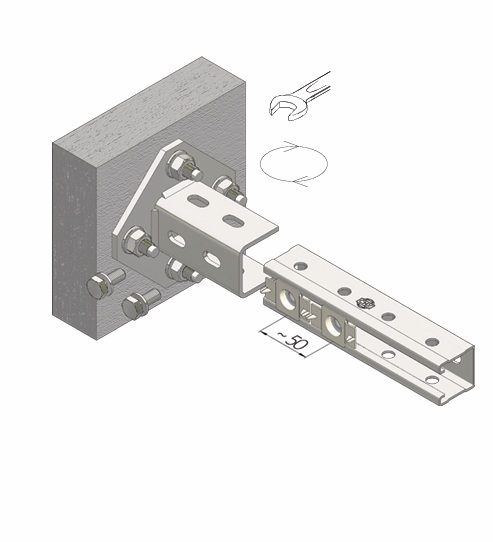

Схема сборки
 |  |  | |
| A | B | C | D |
| Арт. 240814, 240815 | Арт. 240814, 240815 | Болт М10х25 СНХ Шайба 10 СНХ | Анкер высокой нагрузки |
