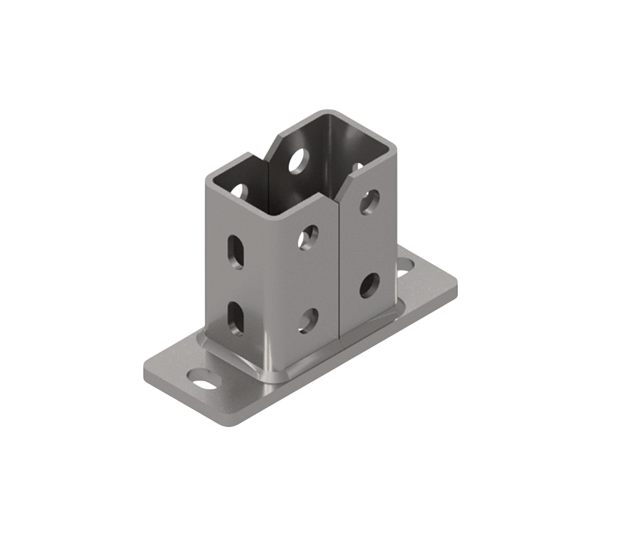

Седлообразный фланец «СНХ» для H-образных монтажных профилей
Отправить запрос
- Опорный элемент для создания несущих модульных конструкций, крепления инженерных систем и оборудования.
- Исполнение в горячем цинке позволяет применять вне помещений и средах с высокой коррозионной стойкостью.
Содержание
Седлообразный фланец «СНХ» для H-образных монтажных профилей
Преимущества
- Форма седлообразного фланца, обеспечивает удобный и быстрый монтаж монтажных профилей «СНХ».
- Наличие пазов на фланце, позволяет регулировать его положение.
- Высокие несущие способности.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10 мкм Горячее цинкование по ГОСТ 9.308-85 с толщиной покрытия 40-85 мкм Термодиффузионное цинкование с алитированием с толщиной по крытия 40-70 мкм |
| Технические условия | 25.11.23-15-05266240-2022 «Монтажные системы СНХ» |
| Сварные швы | ГОСТ 14771-76 |

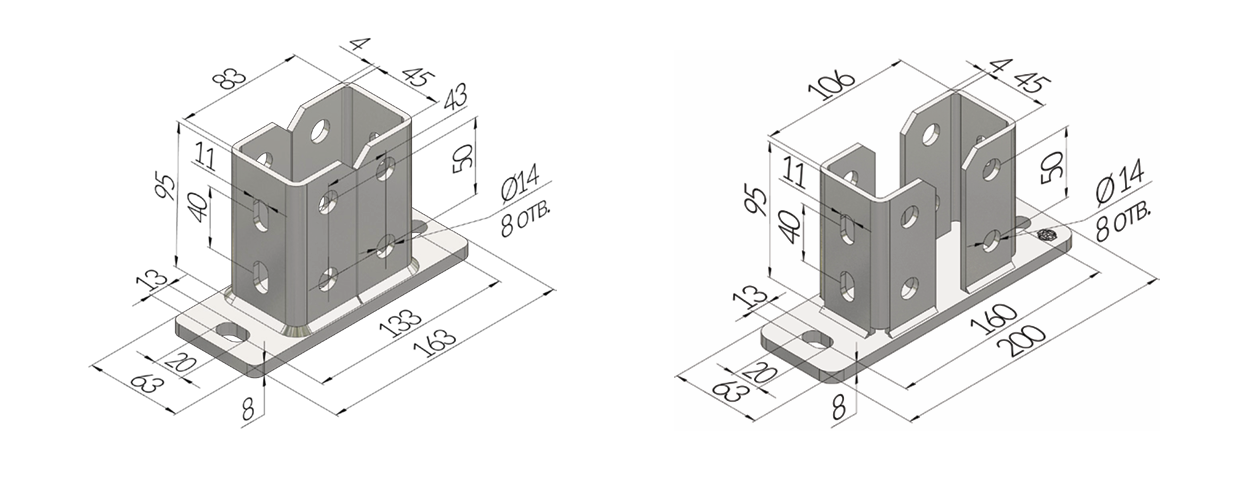

Номенклатура седлообразного фланца «СНХ» для H-образных монтажных профилей
| Артикул | Профиль | Тип | Вес | Исполнение |
| 240809 | 41/82 | Вертикальный | 1,3 | Электроцинкование |
| 240801 | 41/82 | Вертикальный | 1,3 | Горячее цинкование |
| 240801-ТД | 41/82 | Вертикальный | 1,3 | Термодиффузия цинка с алитированием |
| 240804 | 41/104 | Вертикальный | 1,5 | Электроцинкование |
| 240804-ТД | 41/104 | Вертикальный | 1,5 | Термодиффузия цинка с алитированием |
| Вид нагрузки | Артикул | F1, [кг] |
 | 240809, 240801, 240801-ТД, 240804, 240804-ТД | 1100 |
*Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентоγ=1,54

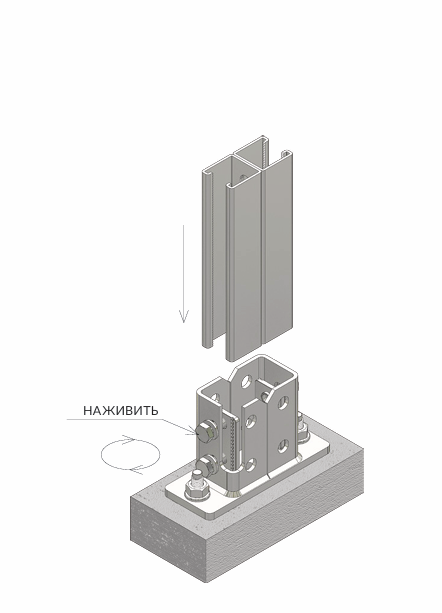

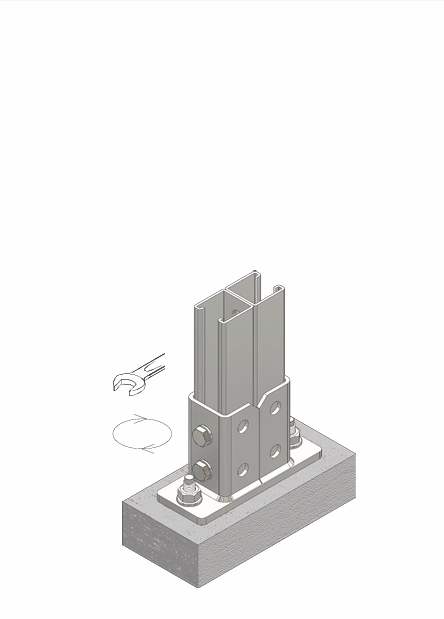

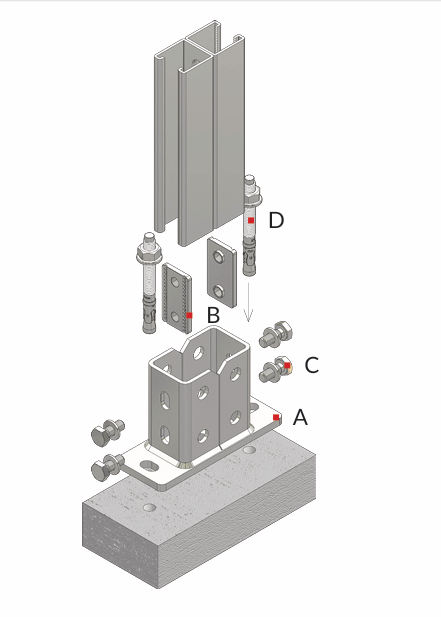

Схема сборки
 |  |  | |
| A | B | C | D |
| Арт. 240801, 240809, 240801-ТД | Арт. 240541 | Болт М10х25 СНХ Шайба 10 СНХ | Анкер высокой нагрузки |
