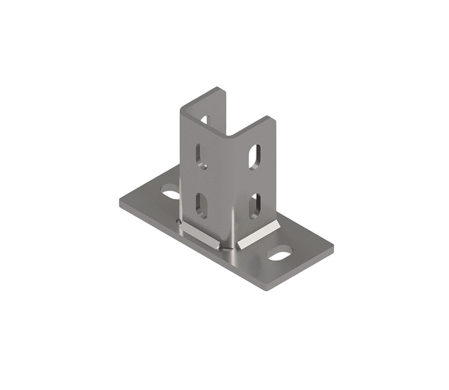

Фланец седлообразный «СНХ» Артикул 240610-ТД
Отправить запрос
- Опорный элемент для создания несущих модульных конструкций, крепления инженерных систем и оборудования.
- Исполнение в горячем цинке позволяет применять вне помещений и средах с высокой коррозионной стойкостью.
Преимущества
- Форма седлообразного фланца обеспечивает удобный и быстрый монтаж монтажных профилей СНХ.
- Наличие пазов на фланце позволяет регулировать его положение.
- Высокие несущие способности.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование. Горячее цинкование по ГОСТ 9.308-85 с толщиной покрытия 60- 85мкм |
| Технические условия | 25.11.23-15-05266240-2022 «Монтажные системы СНХ» |
| Сварные швы | ГОСТ 14771-76 |

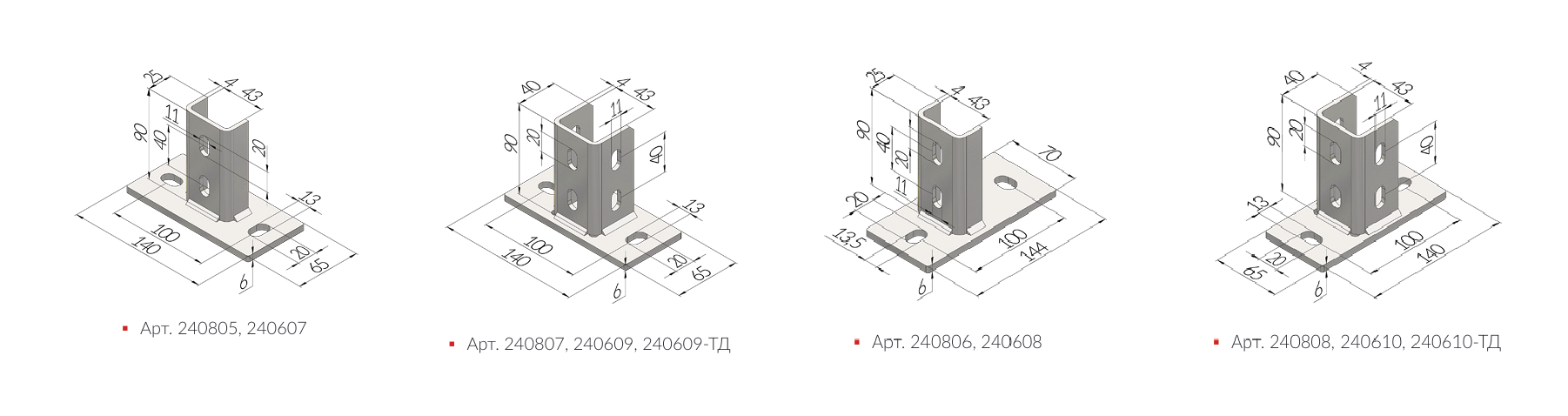

Номенклатура фланца седлообразного «СНХ»
| Артикул | Профиль | Тип | Вес | Исполнение |
| 240610-ТД | 41/41 | Вертикальный | 0,601 | Термодиффузия цинка с алитированием |
Максимально допустимая расчетная нагрузка [кг]
| Вид нагрузки | Артикул | F1, [кг] |
 | 240805, 240806, 240607, 240608 | 400 |
| 240807, 240808, 240609, 240610, 240609-ТД, 240610-ТД | 600 |
*Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентом запаса прочности γ=1,54
Схема сборки
 |  |  | |
| A | B | C | D |
| Арт. 240805, 240806, 240607, 240608 | Арт. 240541 | Болт М10х25 СНХ Шайба 10 СНХ | Анкер высокой нагрузки |
