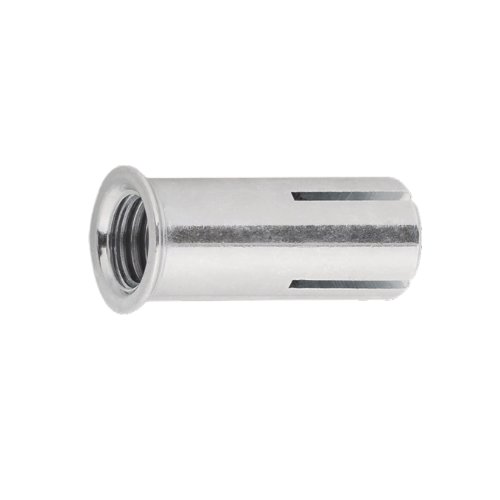

Забивной анкер СНХ, с буртиком Артикул 241020
Отправить запрос
- Забивной анкер применяется для крепления инженерный систем
Содержание
Забивной анкер СНХ, с буртиком Артикул 241020
Преимущества
- Монтаж заподлицо с несущим материалом
- Для крепления резьбовой шпильки и болтов
- Установочный инструмент СНХ, обеспечивает надежный монтаж
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование. Толщина покрытия 7-10 мкм |
| Технические условия | ТУ 25.94.1-17-05266240-2022 «Крепеж СНХ» |
Номенклатура забивного анкера СНХ, с буртиком
| Артикул | Тип | Анкер | Бетон B25 | ||||
| Резьба d | Общая длина L [мм] | Диаметр сверления d1 [мм] | Полезная длина резьбы L1 [мм] | Допустимая нагрузка на вырыв, в бетоне В25, без трещин [кг] | Допустимая нагрузка на вырыв, в бетоне В25, с трещинами [кг] | ||
| 241020 | Забивной анкер, с буртиком | М16 | 65 | 20 | 25 | 1782 | 490 |
Материал основания
| Бетон без трещин B25-B60 | Бетон с трещинами, B25-B60 | Неармированный бетон | Армированный бетон |
 |  | |  |
Основные монтажные параметры забивного анкера СНХ, с буртиком
| Размер | М8 | М10 | М12 | М16 | ||
| Диаметр резьбы | d | [мм] | 8 | 10 | 12 | 16 |
| Крутящий момент | Tinst | [Нм] | 10 | 20 | 40 | 60 |
| Минимальная глубина отверстия в основании | h0,s | [мм] | 42 | 42 | 52 | 67 |
| Минимальная глубина заделки анкера в основание | hnom,s | [мм] | 40 | 40 | 50 | 65 |
| Минимальная толщина основания | hmin,s | [мм] | 100 | 100 | 120 | 140 |
| Минимальное расстояние между точками крепления | smin,s | [мм] | 80 | 100 | 120 | 150 |
| Минимальное расстояние от края основания | cmin, s | [мм] | 95 | 135 | 165 | 200 |
Инструкция по монтажу
- Просверлить отверстие необходимого диаметра и с необходимой глубиной.
- Удалить строительный мусор и тщательно очистить отверстие с помощью ручного насоса и ершика.
- Вставить анкер в подготовленное отверстие до упора
- Ввести в анкер установочный инструмент СНХ, и с помощью молотка добиться расклинивая цанговой части анкера (не менее 4-х ударов).
- Установить винт нужной длины (подбирается с учетом длины винтовой резьбы, глубины завинчивания и толщины кронштейна или другого крепежного элемента, на котором фиксируется закрепляемый на опоре предмет)
