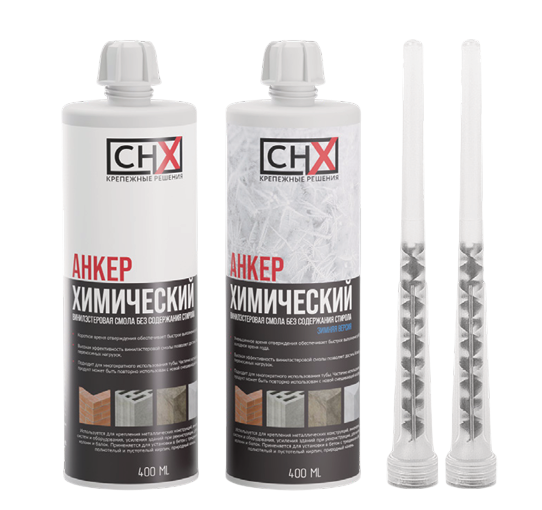

Химический анкер «СНХ» Артикул 102183-W
Отправить запрос
Винилоэстровая смола без содержания стирола.
- Применяется для крепления металлических конструкций, инженерных систем, оборудования, усиления зданий при реконструкции, а также монтажа колонн и балок. Монтируется в бетон с трещинами и без, полнотелый и пустотелый кирпич, природный камень.
- Температурный режим эксплуатации до –20 °C (зимняя версия) позволяет выполнять работы в любое время года.
- Подходит для многократного использования. Частично использованный продукт может быть повторно использован с новой смешивающей насадкой.
- Высокая эффективность винилэстеровой смолы позволяет достичь больших переносимых нагрузок.
Содержание
Химический анкер «СНХ»
Номенклатура химических анкеров
| Артикул | Вид смолы | Материал основания | Объем |
| 102183-W | Винилэстеровая смола без содержания стирола, зимняя версия | бетон без трещин\полнотелый и пустотелый кирпич \ природный камень | 400 |
Инструкция по монтажу
- Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
- Удалить сверлильную стружку путем четырехкратной очистки отверстия с помощью ручного насоса и ершика. Данная операция является обязательной перед выполнением монтажа.
- Разместить капсулу в дозаторе и установить на него смесительную насадку.
- Приступая к использованию нового баллона, выдавить некоторое количество смолы до момента, пока полученная смесь не будет иметь однородного цвета.
- Заполнить отверстие смолой на 2/3 его глубины, начиная от дна отверстия.
- Сразу после заполнения смолой, вкручивающим движением вставить в отверстие анкерную шпильку.
- Удалить лишнее количество смолы, вытекшей из отверстия и дождаться схватывания смолы.
- Установить прикрепляемый элемент и затянуть гайку с необходимым крутящим моментом.

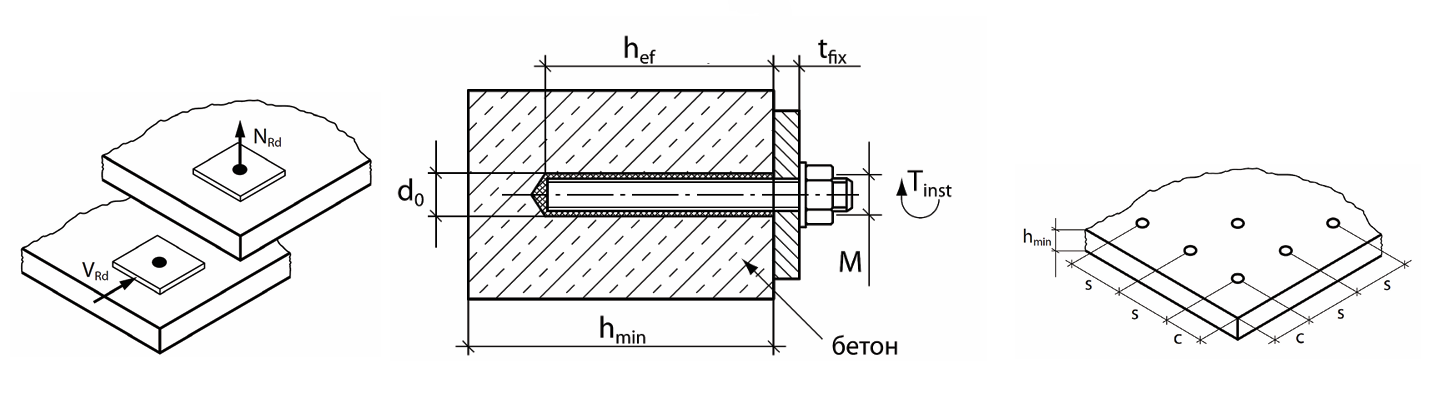

Основные монтажные параметры резьбовой шпильки в бетон без трещин
| Параметры | М8 | М10 | М12 | М16 | М20 | ||
| Диаметр отверстия в бетоне | d0 | мм | 10 | 12 | 14 | 18 | 22 |
| Диаметр отверстия в закрепленной пластине | df | мм | 9 | 12 | 14 | 18 | 22 |
| Минимальная глубина эффективной анкеровки | hef,min | мм | 60 | 60 | 70 | 80 | 90 |
| Стандартная глубина эффективной анкеровки | hef | мм | 80 | 90 | 110 | 125 | 170 |
| Максимальная глубина эффективной анкеровки | hef,max | кг | 160 | 200 | 240 | 320 | 400 |
| Максимальный момент затяжки в бетоне | Tinst | Нм | 10 | 20 | 40 | 80 | 120 |
| Минимальная толщина бетона | hmin | мм | hef +30мм ≥100мм | hef + 2*d0 | |||
| Минимальное межосевое расстояние | smin | мм | 40 | 50 | 60 | 80 | 100 |
| Минимальное расстояние от кромки бетона | cmin | мм | 40 | 50 | 60 | 80 | 100 |
Основные монтажные параметры резьбовой шпильки в полнотелый кирпич или газобетон
| Параметры | М8 | М10 | М12 | ||
| Диаметр отверстия в бетоне | d0 | мм | 10 | 12 | 14 |
| Диаметр отверстия в закрепляемом элементе | df | мм | 9 | 12 | 14 |
| Максимальный момент затяжки | Tinst | мм | 5 | 8 | 10 |
| Минимальное межосевое расстояние | smin | мм | 100 | 100 | 100 |
| Минимальное расстояние от кромки основания | cmi | кг | 100 | 100 | 100 |
| Полнотелый кирпич | |||||
| Стандартная глубина эффективной анкеровки | hef | мм | 80 | 80 | 80 |
| Минимальная толщина кирпича | hmin | мм | 115 | 115 | 115 |
| Полнотелый газобетонный блок | |||||
| Стандартная глубина эффективной анкеровки | hef | мм | 80 | 90 | 110 |
| Минимальная толщина блока | hmin | мм | 110 | 120 | 140 |
Время отвержения и монтажа
| Температура смолы | Температура основного материала | Максимальное время монтажа | Минимальное время отверждения | ||
| Стандартная версия | Зимняя версия | Стандартная версия | Зимняя версия | ||
| +5°C до +25°C | -20°C до -11°C | - | 45 мин. | - | 16 ч. |
| -10°C до -1°C | - | 20 мин. | - | 6 ч. | |
| 0°C до +4°C | - | 6 мин. | - | 4 ч. | |
| +5°C до +9°C | 10 мин. | 3 мин. | 150 мин. | 75 мин. | |
| +10°C до +19°C | 6 мин. | 1,5 мин. | 80 мин. | 45 мин. | |
| +20°C до +24°C | 5 мин. | 1 мин. | 45 мин. | 30 мин. | |
| +25°C до +29°C | 3 мин. | - | 35 мин. | - | |
- Во влажных или заполненных водой отверстиях время отверждения должно быть увеличено вдвое.
Расчетная нагрузка в бетоне без трещин, одиночное крепление
| Воздействие | Класс бетона | Ед. изм. | М8 | М10 | М12 | М16 | М20 |
| Глубина заделки, мм | 80 | 90 | 110 | 125 | 170 | ||
| Метрическая резьбовая шпилька СНХ из углеродистой стали класса прочности 5.8 | |||||||
| Вырыв, NRd | B25 | кг | 1224 | 1971 | 2855 | 5302 | 8294 |
| Срез, VRd | B25 | кг | 571 | 897 | 1224 | 2284 | 3508 |
| Метрическая резьбовая шпилька СНХ из углеродистой стали класса прочности 8.8 | |||||||
| Вырыв, NRd | B25 | кг | 1971 | 3127 | 4555 | 8565 | 13324 |
| Срез, VRd | B25 | кг | 816 | 1305 | 1958 | 3589 | 5629 |
Внимание!
- Состав может вызвать аллергическую реакцию на коже.
- Может нанести вред органам дыхания в результате длительного или многократного воздействия.
- Вызывает серьезное раздражение глаз.
- Может вызывать раздражения легких.
- При нагревании может возникнуть пожар.
- Весьма токсично для водных организмов с долгосрочными последствиями.
- Пользоваться защитными перчатками \ защитной одеждой \ средствами индивидуальной защиты глаз \ лица.
- Не допускается попадания в окружающую среду. Беречь от тепла \ искр открытого огня \ горячих поверхностей.
- Не курить.
ПРИ ПОПАДАНИИ НА КОЖУ: промыть большим количеством воды с мылом.
ПРИ ПОПАДАНИИ В ГЛАЗА: осторожно промыть глаза водой в течение нескольких минут. Снять контактные линзы, если вы пользуетесь ими и это легко сделать. Продолжить промывать глаза. В случае плохого самочувствия обратиться к врачу.
ПРИ ПОЖАРЕ: для тушения использовать средства порошкового пожаротушения.
Хранить в закрытом состоянии. Хранить в прохладном \ хорошо вентилируемом месте. Содержимое \ контейнер утилизировать согласно местным \ региональным \ государственным \ международным правилам.
Может содержать: кварц, метакриловая кислота, сложный моноэфир с пропан 1, 2-диолом, этилен диметакрилат, бензоила пероксиды.
