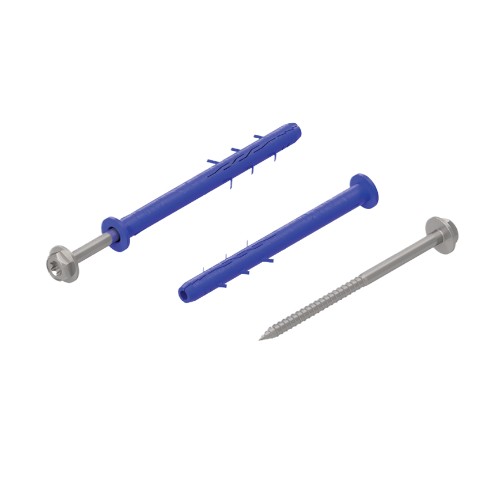

Дюбель рамный с шурупом шестигранной головкой «СНХ»
Отправить запрос
Рамный дюбель с воротником предназначен для крепления инженерных систем.
Содержание
Дюбель рамный с шурупом шестигранной головкой «СНХ»
Преимущества
- Внутренняя геометрия дюбеля разработана так, что идеально подходит к головке шурупа.
- Конструкция дюбеля создает условия для равномерного распределения сил, повышая переносимость нагрузок соединения.
- Исполнение цинк-ламельное покрытие, позволяет применять вне помещений и в средах с высокой коррозийной активностью.
Технические характеристики
| Материал [Винт] | Сталь СТ3, ГОСТ 380-94 |
| Покрытие | Электроцинкование. Толщина покрытия 6-9 мкм Цинк-ламельное покрытие 18-25 мкм |
| Материал [Дюбель] | Нейлон |
| Технические условия | ТУ 25.94.1-17-05266240-2022 «Крепеж СНХ» |

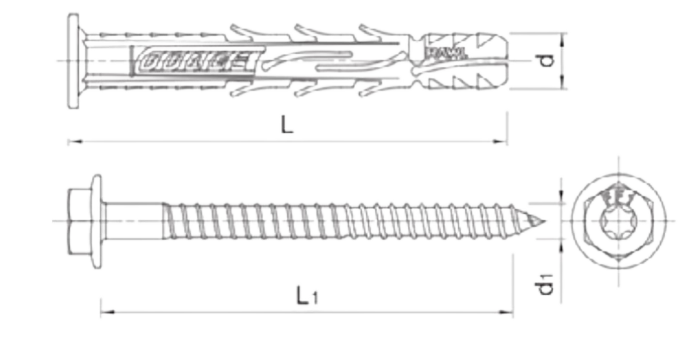

Номенклатура дюбеля рамного с шестигранной головкой «СНХ»
| Артикул | Тип | Диаметр дюбеля d [мм] | Длина дюбеля L [мм] | Диаметр шурупа d1 [мм] | Длина шуруп L1 [мм] | Длина захвата max [мм] | Момент затяжки Нм | Покрытие |
| 102185 | 10/80 | 9,8 | 80 | 7 | 89 | 10 | 11 (22 для бетона) | Электроцинкование |
| 102186 | 10/100 | 9,8 | 100 | 7 | 109 | 30 | 12 (22 для бетона) | Электроцинкование |
| 102187 | 14/120 | 13,8 | 120 | 10,8 | 131 | 50 | 13 (22 для бетона) | Электроцинкование |
| 102188 | 10/80 | 9,8 | 80 | 7 | 89 | 10 | 11 (22 для бетона) | Цинк-ламельное |
| 102189 | 10/100 | 9,8 | 100 | 7 | 109 | 30 | 12 (22 для бетона) | Цинк-ламельное |
| 102190 | 14/120 | 13,8 | 120 | 10,8 | 131 | 50 | 13 (22 для бетона) | Цинк-ламельное |
Допустимые нагрузки
| Артикул | Бетон не ниже В25 | Пустотелый керамический кирпич,класс не ниже М125 | Полнотелый силикатный кирпич,класс не ниже М125 | Керамзитобетонный блок, класс не ниже В10 | Ячеистый бетон, классне ниже В5 |
| Допустимая нагрузка на вырыв [кг] | Допустимая нагрузка на вырыв [кг] | Допустимая нагрузка на вырыв [кг] | Допустимая нагрузка на вырыв [кг] | Допустимая нагрузка на вырыв [кг] | |
| 102185 | 400 | 100 | 240 | 190 | 100 |
| 102186 | |||||
| 102187 | |||||
| 102188 | |||||
| 102189 | |||||
| 102190 |
Материал основания
Инструкция по монтажу
- Просверлить отверстие необходимого диаметра и с необходимой глубиной.
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ершика.
- Продуть отверстие от остатков продукта сверления и мелкой пыли.
- Вставить рубашку крепежа в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Затянуть шуруп.
