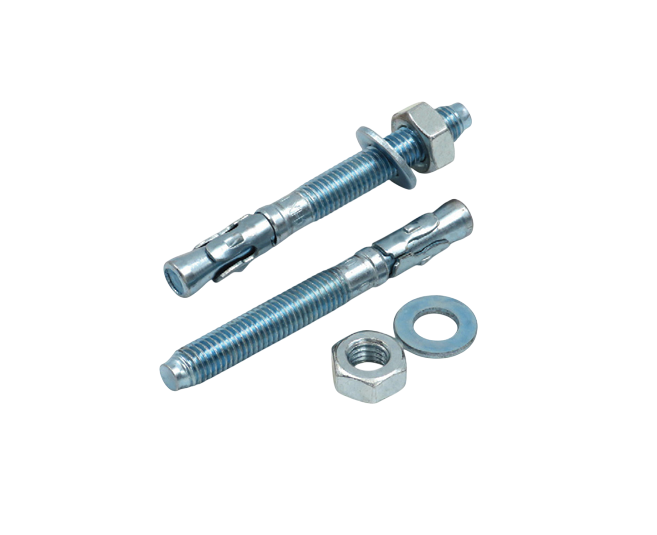

Анкер высокой нагрузки «СНХ»
Отправить запрос
- Анкер высокой нагрузки применяется для закрепления средних и тяжелых нагрузок.
Содержание
Анкер высокой нагрузки «СНХ»
Преимущества
- Высокая прочность крепления в бетоне без трещин.
- Используется при неглубокой анкеровке с целью предотвращения контакта с арматурой.
- Маркировка глубины анкеровки на анкере облегчает процесс монтажа.
- Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование с толщиной покрытия 9-15мкм |
| Технические Условия | 25.94.11-017-05266240-2022 «Изделия крепежные СНХ» |
Номенклатура анкера высокой нагрузки «СНХ»
| Артикул | Размер d x L | tfix, мм | do, мм | h1, мм | hnom, мм | hef, мм | df, мм | L1, мм | hmin, мм | Tinst, Нм | sw | Допустимая нагрузка на вырыв, в бетоне В25 без трещин [кг] | Допустимая нагрузка на вырыв, в бетоне В25 с трещинами [кг] |
| 241030 | M8x75 | 25 | 8 | 50 | 40 | 30 | 9 | 45 | 100 | 15 | 13 | 518 | - |
| 241031 | M8x115 | 65 | 8 | 50 | 40 | 30 | 9 | 60 | 100 | 15 | 13 | 518 | - |
| 241032 | M10х90 | 30 | 10 | 60 | 50 | 39 | 12 | 50 | 100 | 25 | 17 | 834 | 653 |
| 241033 | M10х110 | 40 | 10 | 60 | 50 | 39 | 12 | 65 | 100 | 25 | 17 | 834 | 653 |
| 241034 | M10х130 | 70 | 10 | 60 | 50 | 39 | 12 | 85 | 100 | 25 | 17 | 834 | 653 |
| 241035 | M10х160 | 100 | 10 | 60 | 50 | 39 | 12 | 95 | 100 | 25 | 17 | 834 | 653 |
| 241036 | M12х110 | 35 | 12 | 75 | 60 | 46 | 14 | 60 | 100 | 50 | 19 | 1197 | 955 |
| 241037 | M12х145 | 70 | 12 | 75 | 60 | 46 | 14 | 95 | 100 | 50 | 19 | 1197 | 955 |
| 241038 | M12х160 | 85 | 12 | 75 | 60 | 46 | 14 | 100 | 100 | 50 | 19 | 1197 | 955 |
| 241039 | M12х180 | 105 | 12 | 75 | 60 | 46 | 14 | 100 | 100 | 50 | 19 | 1197 | 955 |
| 241062 | M12х230 | 155 | 12 | 75 | 60 | 46 | 14 | 125 | 100 | 50 | 19 | 1197 | 955 |
| 241063 | M12х260 | 185 | 12 | 75 | 60 | 46 | 14 | 125 | 100 | 50 | 19 | 1197 | 955 |
| 241064 | M16х145 | 45 | 16 | 95 | 80 | 63 | 18 | 80 | 130 | 100 | 24 | 2109 | 1832 |
| 241040 | M16х175 | 75 | 16 | 95 | 80 | 63 | 18 | 80 | 130 | 100 | 24 | 2109 | 1832 |
| 241065 | M16х230 | 130 | 16 | 95 | 80 | 63 | 18 | 115 | 130 | 100 | 24 | 2109 | 1832 |
| 241066 | M16х265 | 165 | 16 | 95 | 80 | 63 | 18 | 115 | 130 | 100 | 24 | 2109 | 1832 |
| 241067 | М20х170 | 30 | 20 | 130 | 115 | 95 | 22 | 100 | 190 | 160 | 30 | 2402 | 2195 |
| 241042 | М20х200 | 60 | 20 | 130 | 115 | 95 | 22 | 100 | 190 | 160 | 30 | 2402 | 2195 |
| 241069 | М20х270 | 130 | 20 | 130 | 115 | 95 | 22 | 150 | 190 | 160 | 30 | 2402 | 2195 |
| 242151 | М24х200 | 10 | 24 | 145 | 133 | 115 | 26 | 40 | 230 | 200 | 36 | 4090 | 2950 |
| 242152 | М24х230 | 40 | 24 | 145 | 133 | 115 | 26 | 70 | 230 | 200 | 36 | 4090 | 2950 |
| 242153 | М24х290 | 100 | 24 | 145 | 133 | 115 | 26 | 130 | 230 | 200 | 36 | 4090 | 2950 |

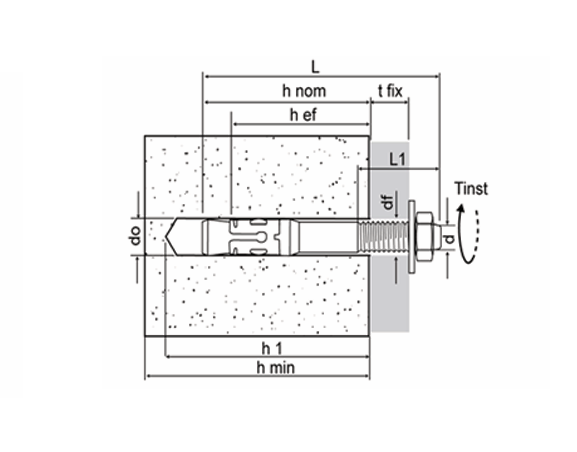

| tfix | Толщина закрепляемого материала | hmin | Минимальная толщина плиты |
| do | Диаметр отверстия | Tins | Крутящий момент |
| h1 | Минимальная глубина отверстия | d | Диаметр анкера |
| hnom | Номинальная глубина посадки | L | Длина анкера |
| hef | Минимальная глубина анкеровки | L1 | Длина резьбы |
| df | Диаметр отверстия фиксируемого элемента | sw | Размер ключа |
Материал основания
1. Бетон без трещин C20/25- C50/60.
2. Неармированный бетон.
3. Армированный бетон.
4. Натуральный камень (после проведения испытаний).
Инструкция по монтажу
- Просверлить отверстие необходимого диаметра и с необходимой глубиной.
- Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
- Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
- Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
Основные монтажные параметры
| Размер | М8 | М10 | М12 | М16 | ||
| Диаметр резьбы | d | [мм] | 8 | 10 | 12 | 16 |
| Диаметр отверстия в основании | d0 | [мм] | 8 | 10 | 12 | 16 |
| Крутящий момент | Tinst | [Нм] | 15 | 30 | 50 | 100 |
| Размер ключа | Sw | [мм] | 13 | 17 | 19 | 24 |
| Наружный диаметр шайбы | [мм] | 16 | 20 | 24 | 30 | |
| Стандартная глубина анкеровки | ||||||
| Минимальная глубина отверстия в основании | 2h0,s | [мм] | 65 | 69 | 90 | 110 |
| Минимальная глубина заделки анкера в основание | hnom,s | [мм] | 55 | 59 | 80 | 100 |
| Минимальная толщина основания | hmin,s | [мм] | 100 | 100 | 136 | 170 |
| Минимальное расстояние между точками крепления | smin, s | [мм] | 50 | 55 | 75 | 90 |
| Минимальное расстояние от края основания | cmin, s | [мм] | 40 | 50 | 65 | 80 |
| Редуцированная глубина анкеровки | ||||||
| Минимальная глубина отверстия в основании | h0,r | [мм] | 50 | 59 | 70 | 90 |
| Минимальная глубина заделки анкера в основание | hnom,s | [мм] | 40 | 49 | 60 | 80 |
| Минимальная толщина основания | hmin,s | [мм] | 100 | 100 | 100 | 130 |
| Минимальное расстояние между точками крепления | smin, s | [мм] | 45 | 55 | 100 | 100 |
| Минимальное расстояние от края основания | cmin, s | [мм] | 40 | 65 | 100 | 100 |
