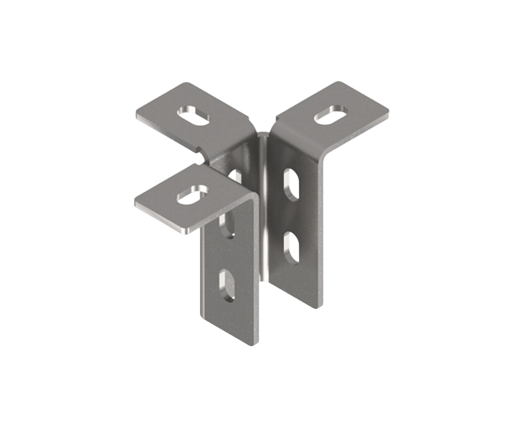

3d соединительный фланец «СНХ» Артикул 240403-ТД
Отправить запрос
- Для создания соединений модульных конструкций.
Содержание
3d соединительный фланец «СНХ» Артикул 240403-ТД
Применение
- Быстрый удобный монтаж.
- Пазы позволяют производить юстировку рамы, после монтажа.
- Возможен монтаж монтажного профиля СНХ 41/41, в двух плоскостях.
Технические характеристики
| Материал | Сталь СТ3пс, ГОСТ 380-94 |
| Покрытие | Электроцинкование по ГОСТ 9.307-89 с толщиной покрытия 7-10 мкм |
| Технические условия | 25.11.23-15-05266240-2022 «Монтажные системы СНХ» |

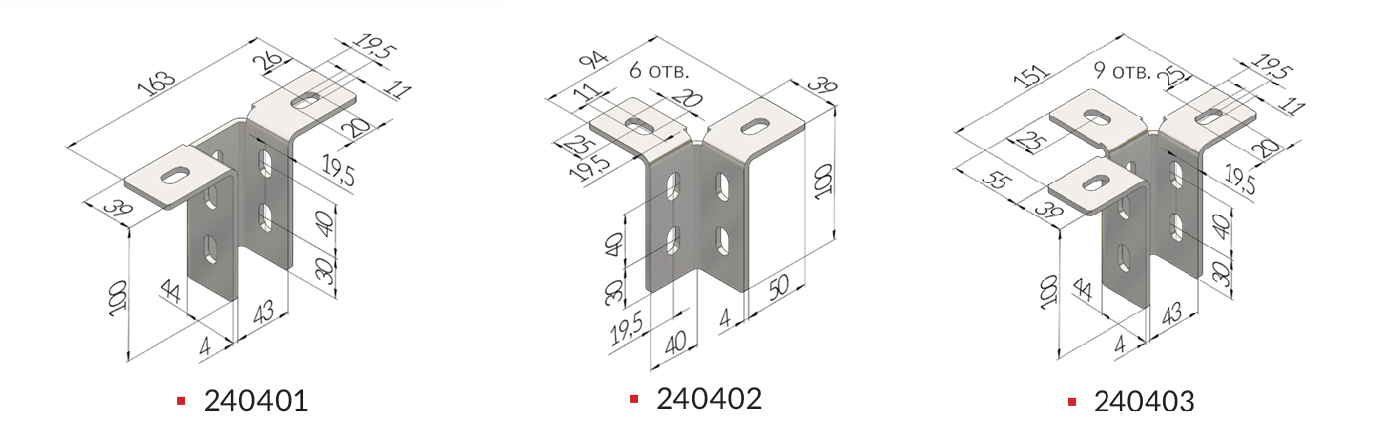

Номенклатура 3d соединительного фланца «СНХ»
| Артикул | Профиль | Вес | Исполнение |
| 240403-ТД | 41/41 | 0.67 | Термодиффузия цинка с алитированием |
Максимально допустимые нагрузки
| Вид нагрузки | Артикул | F2, [кг] |
 | 240401 | 840 |
| 240402 | 400 | |
| 240403 | 620 |
*Расчет допустимой нагрузки выполнен в программе ANSYS 2022R1, с коэффициентом запаса прочности γ=1,54
Схема сборки
 |  | ||
| A | B | C | D |
| Арт. 240401 | Арт. 240652, 240603, 240536 | Болт М10х25 СНХ Шайба 10 СНХ | Арт. 240536 |
 |  | ||
| A | B | C | |
| Арт. 240402 | Арт. 240652, 240603, 240536 | Болт М10х25 СНХ Шайба 10 СНХ | |
 |  | ||
| A | B | C | D |
| Арт. 240403 | Арт. 240652, 240603, 240536 | Болт М10х25 СНХ Шайба 10 СНХ | Арт. 240536 |
Каталоги и Сертификаты
На странице каталогов Вы можете найти все необходимые каталоги для бренда СНХ
- Общий каталог крепежных элементов
- Данные о максимальных нагрузках
На странице сертификатов представлены все сертификационные документы для бренда СНХ
- Сертификаты подтверждающие соответствие ГОСТ
- Документация подтверждающая соответствие СНиП и ФЗ
Почему 3d соединительный фланец «СНХ» Артикул 240403-ТД нужно покупать у нас?
- Наша компания является производителем и владельцем собственной торговой марки «СНХ», поэтому мы можем предоставить наиболее выгодные условия по стоимости и срокам поставки.
- Вся продукция находится на нашем складе в Московской области и быстро доставляется в любую точку России – без задержек и других подводных камней.
- К каждому клиенту подходим индивидуально и обеспечиваем высокий уровень сервиса. Работая с нами, вы останетесь довольны.
Купить 3d соединительный фланец «СНХ» Артикул 240403-ТД
Чтобы купить продукцию, пришлите нам спецификацию объекта или непосредственное количество необходимых элементов.
В большинстве случаев вся продукция будет находиться на нашем складе, и Вы получите самые минимальные сроки поставки.
В связи с наличием центрального склада Вы получаете максимальное количество продукции на территории России.
