Узел от раскачивания «QSS+ DRAIN» артикул QSS-UOR-000
Отправить запрос
Узел от раскачивания предназначен для фиксации системы «QSS+ DRAIN» при неблагоприятных общих условиях. Например, турбулентность, изменения давления и срывы потока.
Чтобы избежать вызванных неблагоприятными общими условиями механических повреждений, дополнительные опоры используются в следующих случаях:
Чтобы избежать вызванных неблагоприятными общими условиями механических повреждений, дополнительные опоры используются в следующих случаях:
- повороты трубопровода;
- большие диаметры трубы;
- высокое расстояние от точки подвески до опорного профиля;
- очень длинные прямые участки трубопровода.
Содержание
Узел от раскачивания QSS+ DRAIN артикул QSS-UOR-000
Узел от раскачивания «QSS+ DRAIN»
| Артикул |
| QSS-UOR-000 |

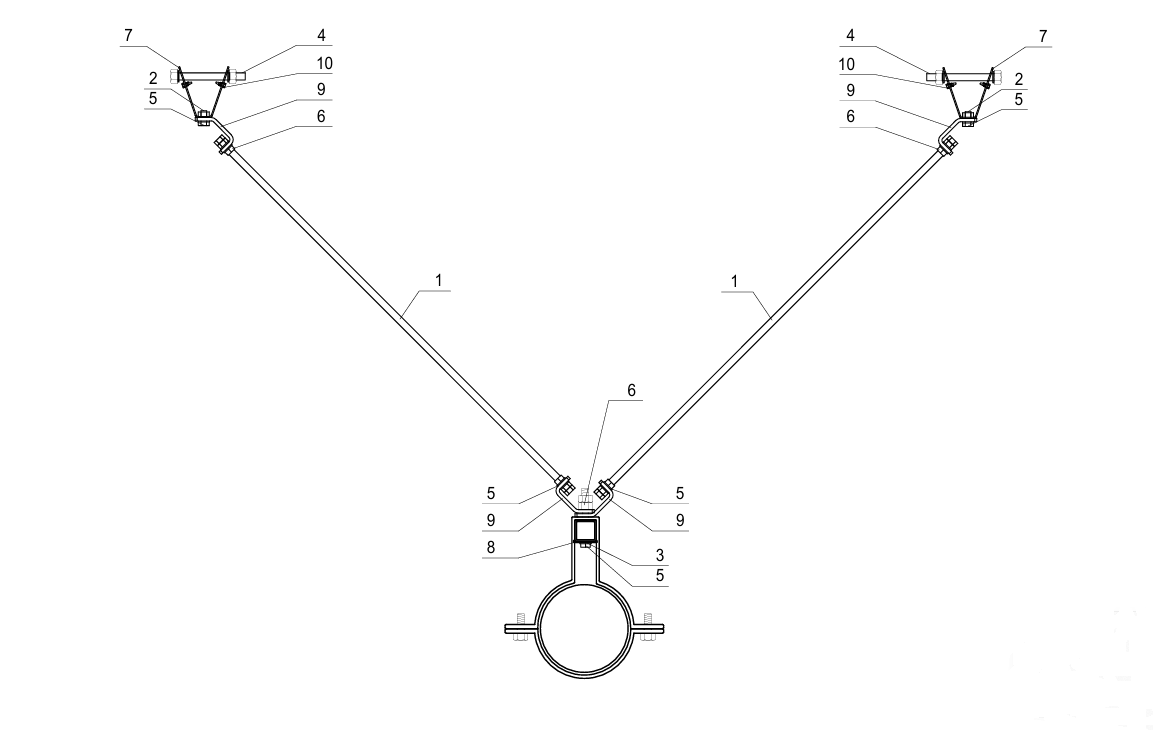

Состав комплекта QSS-UOR-000
| № | наименование | количество |
| 1 | Шпилька М10х2000 мм | 2 |
| 2 | Болт М10х20 мм | 2 |
| 3 | Болт М10х80 мм | 1 |
| 4 | Болт М10х120 мм | 2 |
| 5 | Шайба М10х20 мм | 12 |
| 6 | Гайка шестигранная М10 | 18 |
| 7 | V-образное крепление для профнастила с гайкой М10 | 2 |
| 8 | Монтажная скоба М10, для профиля 30/30 | 1 |
| 9 | Распорный соединитель для крепления узла от раскачивания | 4 |
| 10 | Самосверлящий винт DIN 7504 | 4 |
Инструкция по монтажу
При использовании только узлов ТИП:
- устанавливаются с шагом не более 10 м;
- на участках изменения направления магистральных трубопроводов (в зоне поворотов).
При комбинированном монтаже узлов ТИП 1 и ТИП 2, узлы ТИП 1 устанавливают:
- в зоне расположения вертикального опуска магистрального участка (над стояком);
- в начальной зоне расположения самой дальней воронки магистрального трубопровода;

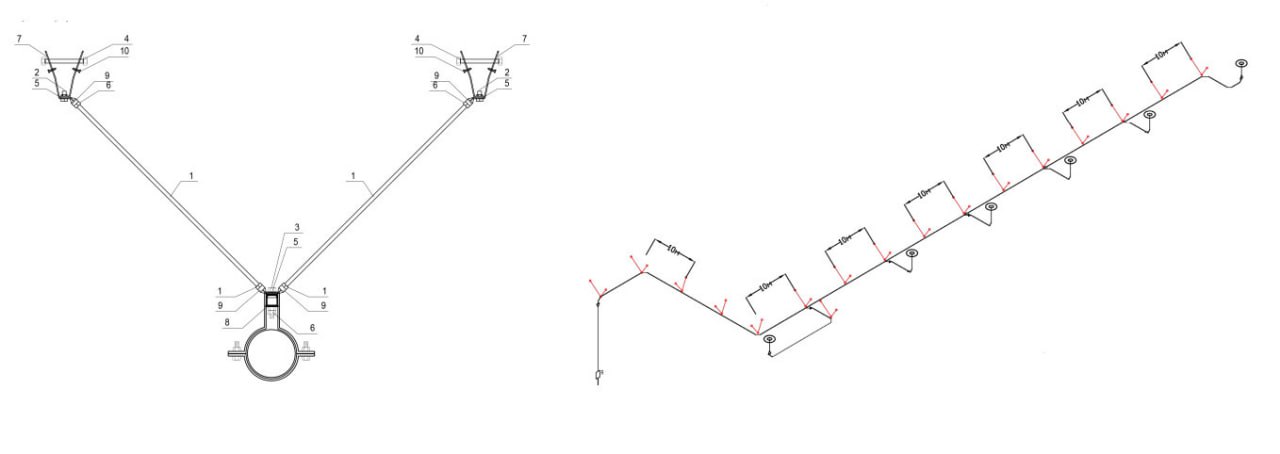

- в зоне расположения подключения воронки через одну (см. схему далее);
- при соединении двух магистральных трубопроводов без подключения воронок;
- каждые 30-40 м на магистральных участках без подключений.
Работа системы ливневой канализации «QSS+ DRAIN» основана на сифонно-вакуумном принципе, то есть создании разрежения под действием силы тяжести. Гидравлический расчёт системы производится с учётом полного (100%) заполнения внутреннего сечения трубопроводов. В следствии чего диаметры трубопроводной сети и водоприёмных воронок уменьшаются в несколько раз по сравнению с гравитационными (самотечными) системами ливневой канализации.
Благодаря этим условиям «QSS+ DRAIN» приобретает преимущества перед традиционными ливневыми системами, а именно:
- горизонтальные участки трубопроводов прокладываются без уклона (допускается уклон, не превышающий 0,25 % (25:10000) (2,5 мм на 1000 мм), в этом случае уклон способствует удалению воды при низкой интенсивности осадков, отрицательные уклоны трубопроводов недопустимы),
- водоприёмные воронки с производительностью до 32 л/с (благодаря чему существует возможность уменьшить количество воронок на кровле),
- нет ограничений для мест размещения стояков и выпусков из здания (выпуски можно разместить в одной зоне, что обеспечит значительную экономию при строительстве наружной сети канализации).
В процессе эксплуатации системы «QSS+ DRAIN» при стечении суммы неблагоприятных условий возможно возникновение эффекта «раскачки» трубопроводной сети. Не благоприятными условиями могут являться:
- система крепления трубопроводов «QSS+ DRAIN» закреплены на шпильках длиной более 600 мм,
- турбулентность потока при изменении направления движения (на поворотах трубопроводной сети),
- срыв потока или изменении давления (возможно при нарушении технологии монтажа или при не проектном подключении самотечной канализации, например трапа и т.п.).
Для исключения нежелательного эффекта раскачивания по умолчанию следует применять узлы против раскачивания ТИП 1 (артикул QSS-UOR-000) с шагом установки в диапазоне 8-12 м согласно инструкции по монтажу ниже в зависимости от конструктивных и монтажных особенностей конкретного участка трубопровода. По умолчанию ведется расчет с шагом 10 м при укрупненной проработке подбора крепежа. Данный способ монтажа обеспечивает повышенную надёжность и упрощает технологический процесс.
В качестве альтернативы может быть применена иная схема установки с дополнительным набором креплений в виде типовых узлов ТИП 1 и ТИП 2. Места расположения и количество дополнительных узлов крепления может предоставить технический отдел представительства «QSS+ DRAIN» или вычислить самостоятельно применяя следующие правила:
Примечание:
1. Фиксирующая шпилька М10 узлов ТИП 1 и ТИП 2 устанавливается под углом 45 градусов относительно кровли или потолка.
2. Фиксирующие шпильки М10 узла ТИП 1 устанавливаются:
• первая под углом 90 градусов в плане перпендикулярно направлению магистрального трубопровода.
• вторая под уuлом 0 градусов в плане параллельно направлению магистрального трубопровода.
3. Узлы ТИП 1 рекомендуется устанавливать на прямолинейных магистральных участках без подключений с шагом 30-40 метров.
