Соединение чугунной канализации с пластиковой

Варианты соединений канализации из чугуна и пластика

Существует несколько способов соединения чугунных и пластиковых канализационных труб, каждый из которых имеет свои особенности и области применения:

• Резиновые манжеты: резиновый уплотнитель вставляется в раструб чугунной трубы, затем вставляется пластиковая труба, обеспечивая плотное соединение. Этот метод прост, надежен в течение 10 лет и подходит для цельных раструбов.
• Пластиковые фитинги: литые или обжимные адаптеры с резиновыми уплотнительными кольцами соединяют трубы из разных материалов. Они требуют точной подгонки размеров, но подходят для поврежденных раструбов или безраструбных систем.
• Силиконовые герметики: используются для герметизации небольших зазоров (до 2–5 мм) между трубами. Этот метод прост в применении, требует сухих поверхностей и часто используется в качестве дополнительной меры.
• Зачеканка: традиционный метод, при котором пластиковая труба обматывается сантехническим льном, вставляется в раструб, а зазор заполняется цементным раствором с ПВА или эпоксидной смолой. Метод трудоёмкий, но обеспечивает долговечное соединение.
• Фланцевые соединения: применяются для труб большого диаметра (более 110 мм) с использованием резиновых прокладок и болтов. Подходят для крупных систем, например, в промышленных зданиях, но требуют специальных инструментов.

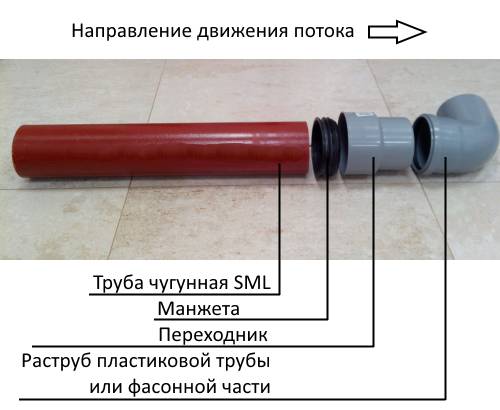

• EPDM-манжеты для SML: специальные уплотнители для безраструбных чугунных систем (SML), устойчивые к температурам до +100°C и старению. Используются в современных чугунных трубопроводах.

Выбор метода зависит от состояния труб, наличия раструба, диаметра трубопровода и условий эксплуатации. Например, резиновые манжеты универсальны для бытовых систем, а фланцевые соединения подходят для крупных канализационных сетей.

Монтаж соединения чугуна и пластика для канализации

Монтаж соединения требует точного соблюдения инструкций для обеспечения герметичности и долговечности. Рассмотрим два основных метода:

Метод с резиновой манжетой.

1. Очистка раструба: чугунный раструб очищают от ржавчины, грязи и старого уплотнителя с помощью металлической щетки или шлифовального инструмента. Это обеспечивает плотный контакт.
2. Нанесение герметика: на внутреннюю поверхность раструба наносят тонкий слой силиконового герметика для улучшения герметичности.
3. Установка манжеты: резиновую манжету вставляют в раструб, следя за тем, чтобы она сидела ровно. Для облегчения процесса можно использовать мыльную воду или силиконовую смазку.
4. Вставка пластиковой трубы: пластиковую трубу вводят в манжету на глубину 5–8 см, проверяя надежность соединения.
5. Дополнительная герметизация: место соединения обрабатывают силиконовым герметиком для предотвращения протечек, особенно при перепадах температуры.

Метод зачеканки.

1. Подготовка трубы: конец пластиковой трубы обматывают сантехническим льном, равномерно распределяя материал для плотного прилегания.
2. Вставка в раструб: обмотанную трубу вставляют в очищенный чугунный раструб, следя за тем, чтобы она вошла на достаточную глубину.
3. Уплотнение: зазор заполняют дополнительным льном, утрамбовывая его шпателем или отверткой для уплотнения.
4. Заполнение: оставшееся пространство заполняют смесью цемента с ПВА (в пропорции 1:10) или эпоксидной смолой, выравнивают поверхность.
5. Сушка: соединение оставляют сохнуть на 24–48 часов, избегая использования канализации в этот период.

Необходимые инструменты: резиновые или деревянные молотки, углошлифовальная машина или ножовка для резки труб, металлическая щётка, силиконовый пистолет, шпатель, сантехнический лён. Перед началом работ рекомендуется проверить соответствие размеров труб и фитингов, а также наличие всех материалов.

Главные правила соединения чугуна и пластика для канализации

Для успешного соединения необходимо соблюдать правила, соответствующие стандартам, таким как ГОСТ 6942-98 (чугунные трубы диаметром 50 мм, 100 мм) и ГОСТ 26996-86 (пластиковые трубы диаметром до 200–250 мм по СНиП):

• Сохранение диаметра: диаметр трубопровода не должен уменьшаться в направлении стока, чтобы предотвратить засоры. Например, для стояков и унитазов используются трубы диаметром 110 мм, для внутренних трубопроводов — 50 мм.
• Тщательная очистка: чугунные трубы очищают от ржавчины, грязи и старых уплотнителей, чтобы обеспечить плотное прилегание.
• Качественные уплотнители: используются резиновые манжеты, силиконовые герметики или EPDM-уплотнители, устойчивые к старению и перепадам температур.
• Достаточное перекрытие: пластиковая труба должна входить в раструб на 5–10 см для надежности соединения.
• Избегайте вредных материалов: не используйте горячие битумные мастики, которые могут повредить пластик или снизить его эластичность.
• Защита раструба: при демонтаже старых труб раструб защищают, чтобы сохранить его для нового соединения.
• Уклон трубопровода: обеспечивают уклон не менее 3% (3 см на 1 м длины) для эффективного стока, что особенно важно для горизонтальных участков.
• Контроль герметичности: после установки проверяют герметичность соединения, подавая воду под давлением, чтобы выявить возможные протечки.

Эти правила минимизируют риск протечек, засоров и преждевременного износа системы, обеспечивая ее долговечность.

Ошибки при соединении чугуна и пластика

Неправильное выполнение соединения может привести к серьезным проблемам, таким как протечки, засоры или разрушение соединения. Типичные ошибки:

• Недостаточная очистка: остатки ржавчины, грязи или старого уплотнителя на чугунной трубе снижают герметичность, что приводит к утечкам.
• Неправильный размер манжет или фитингов: использование уплотнителей неподходящего размера приводит к ослаблению соединения и протечкам.
• Недостаточная глубина вставки: если пластиковая труба вставлена менее чем на 5 см, соединение ослабевает, что увеличивает риск отрыва.
• Несовместимые герметики: некоторые герметики не подходят для пластика или чугуна, что снижает адгезию и приводит к разрушению соединения.
• Отсутствие дополнительной герметизации: пренебрежение силиконом или другими уплотнителями увеличивает риск протечек, особенно при перепадах температуры.
• Уменьшение диаметра трубопровода: сужение трубопровода (например, переход с 110 мм на 50 мм без учета стока) вызывает засоры и снижает пропускную способность.
• Неправильный уклон: недостаточный уклон трубопровода (менее 3%) приводит к застою воды и засорам.
• Механические повреждения: неосторожное обращение с раструбом при демонтаже может привести к появлению трещин, что делает соединение невозможным без ремонта.

Эти ошибки часто возникают из-за недостатка опыта, игнорирования стандартов или спешки при монтаже, что подчёркивает важность профессионального подхода и тщательной подготовки.

Заключение

Использование резиновых манжет рекомендуется для соединения чугунных и пластиковых труб, так как они обеспечивают надежное и долговечное соединение при минимальных затратах. Тщательная очистка раструба и использование качественных силиконовых герметиков — ключевые условия надежности. Для сложных случаев, таких как поврежденные раструбы или безраструбные системы, стоит рассмотреть пресс-фитинги, но их установка требует профессиональных навыков и оборудования.
