Проектирование ливневой канализации

Особенности проектирования ливневой канализации

Проектная документация разрабатывается на договорной основе профильными специализированными организациями – проектными институтами, конструкторскими бюро, индивидуальными предпринимателями, а также аттестованными физическими лицами, имеющими соответствующую квалификацию (профильное образование, опыт).

Рабочий проект ливневки может быть составной частью проектной документации при возведении нового, реконструкции или капремонте действующего объекта (оформляется как раздел проектной общестроительной техдокументации), либо разрабатывается как отдельный документ.

Проектно-техническая документация определяет:

• тип и ключевые параметры ливневки;
• пространственное расположение магистрали;
• устройство и схему расположения элементов сети;
• необходимый объем строительных и монтажных работ;
• спецификации материалов и комплектующих;
• трудозатраты и стоимость выполнения работ.

Данные метеонаблюдений, индивидуальные характеристики земельного участка, параметры объекта строительства и пожелания заказчика берутся в расчет при проектировании индивидуальной ливневой канализации каждого объекта. На основании полученных исходных данных:

• проводится гидравлический расчет системы;
• определяется тип ливневой канализации;
• подбираются параметры элементов канализационной системы;
• разрабатывается пояснительная записка с обоснованием принятых проектных решений и чертежно-техническая документация (чертежи, схемы, спецификации), необходимые для выполнения монтажных работ.

Проект должен включать:

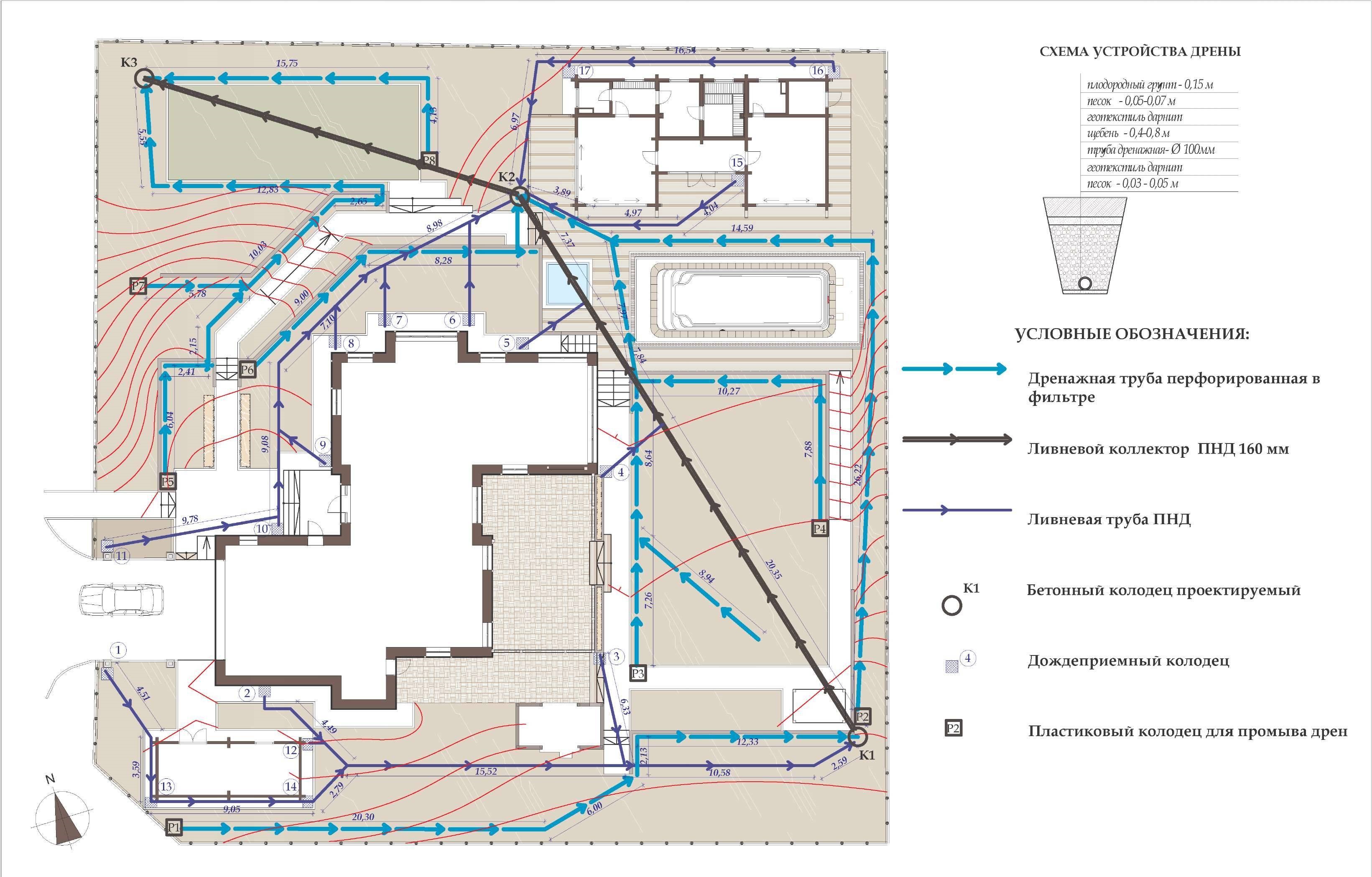

• план участка водоотвода с указанием направления перемещения дождевых стоков, трассировкой магистрали с обозначением расчетных точек;
• генплан с указанием геологической структуры, мест размещения дождеприемников, смотровых и ревизионных колодцев;
• данные о профильных сечениях ветвей водостоков и коллекторных устройствах ливневой канализации;
• рабочие чертежи отдельных сооружений и элементов ливневки (с выносками и необходимыми комментариями);
• пояснительную записку с расчетами ливневых магистралей, обоснованием принятых технических решений, перечнем и описанием монтажных операций, сводным сметным расчетом.

Как показывает практика, самыми распространенными ошибками, которые допускаются при составлении проектов ливневок, являются:

• неправильный расчет сбора нагрузок, приводящий к нарушению баланса водоотведения и неэффективной работе системы;
• ошибки в схеме канализационной системы, снижающие эффективность водоотведения (например, недостаточный диаметр трубопроводов, неправильный уклон магистрали и другие);
• несогласованность проектных решений по устройству ливневки объекта с параметрами смежных коммуникаций;
• технические просчеты, приводящие к неправильному функционированию системы отвода дождевых и талых вод.

Требования, нормы и правила проектирования ливневой канализации

Ключевым документом, определяющим правила подготовки проектной документации для строительства, комплектования ее текстовым и графическим материалом является национальный стандарт РФ ГОСТ Р 21.1101-2013.

Требования к составу и содержанию рабочего проекта определены постановлением Правительства РФ № 87 от 16.02.2008. Ним устанавливается необходимость включения в общестроительный проект подраздела «Система водоотведения», в том числе глав:

• по описанию проектных решений по устройству канализации (на основании рассчитанных объемов ливневых стоков);
• по плану и принципиальной схеме прокладки наружных сетей и ливнестоков для отвода дождевых и талых вод.

При разработке раздела по устройству ливневки для объекта строительства (реконструкции, капремонта) следует придерживаться требований нормативов:

• по наружным канализационным сетям и сооружениям – СП 32.13330.2018;
• по внутренним водостокам – СП 30.1330.2020.

Согласно нормам указанных документов дождевые и талые воды должны отводиться с кровель по водостокам в наружные сети поверхностных стоков либо в системы общесплавного водоотведения. Проектирование отведения ливневых стоков в бытовую канализацию здания (сооружения) не допускается. Также запрещен сброс неочищенных стоков.

В указанных сводах правил приведен алгоритм выполнения гидравлического расчета канализационных сетей. Если в проект закладываются наружные сети из полимерных труб, то следует использовать алгоритм гидравлического расчета трубопроводов, установленный в СП 399.1325800.2018.

Глубина подземной прокладки трубопроводов определяется расчетным путем и должна соответствовать одновременно следующим условиям:

• недопущение промерзания (магистрали менее 500 мм в диаметре укладывают на 0,3 м ниже максимальной глубины промерзания грунтов);
• обеспечение самотечного протекания дождевых стоков (например, на каждый погонный метр для труб диаметром 200 мм планируется уклон 7 мм, дождеприемников – 20 мм, пластиковых лотков – 2 - 5 мм);
• предупреждение разрушения при повышенной поверхностной нагрузке (в местах возможных нагрузок укладка на глубину 0,7 м и более от поверхности).

Необходимость в устройстве переходных колодцев возникает при:

• присоединении магистрали ливневки к уличному трубопроводу;
• пересечении магистралей с инженерными коммуникациями либо естественными препятствиями;
• устройстве притопленного выпуска ливневых стоков в водоем;
• чрезмерном уклоне местности с целью недопущения ускоренного движения потока в трубопроводе.

Особенности технического задания на проектирование ливневой канализации

ТЗ на проектные работы определяет взаимоотношения заказчика и разработчика проекта ливневой канализации. Техзадание должно содержать подробный порядок и условия выполнения проектных работ.

В документе указываются ключевые цели, задачи и принципы проектирования:

• назначение канализационной системы;
• основные технические требования к системе;
• ссылки на нормативную базу;
• стадии разработки проектной документации;
• срок исполнения по каждому этапу;
• порядок получения исходных данных для проектирования (технические условия, данные гидрогеологических изысканий и метеонаблюдений по местонахождению объекта, информацию о пересечении/примыкании других инженерных коммуникаций на земельном участке предоставляет заказчик, либо их получение возлагается на проектировщика);
• состав проектной документации;
• методы контроля;
• особые пожелания заказчика проекта.

В техзадании указывается необходимость предварительного получения технических условий и системы согласования готовой проектной документации с контролирующими организациями, такими как СЭС, водоканалы, органы охраны и регулирования вод, охраны рыбных запасов и другими, если договором предусматривается участие проектировщика в указанных мероприятиях.

Документом устанавливается необходимость и порядок проведения проектной организацией предварительных исследований и расчетов.

При приемке проекта заказчик производит контроль исполнения каждого пункта технического задания. В случае несоответствия фактически выполненных работ с требованиями ТЗ работа считается не выполненной.

Допускается корректировка технического задания на проектирование ливневой канализации по согласованию между сторонами договора. Чаще всего причиной является техническая невозможность или нецелесообразность исполнения отдельных требований ТЗ, выявленная в результате проведения предварительных исследований, расчетов, анализа строительной документации.

Этапы разработки проекта

Проектная документация разрабатывается последовательно в таком порядке:

• определение границ канализационной системы, разбивка земельного участка на бассейны стоков;
• определение точки выпускного стока;
• выбор типа (наружная - подземная, открытая, смешанного типа, внутренняя – самотечная, сифонная), схемы ливневки;
• трассировка магистральных линий;
• выполнение расчета норм водоотвода;
• гидравлический расчет;

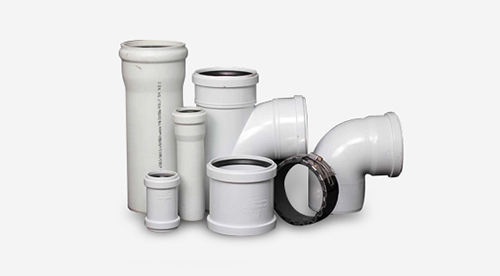

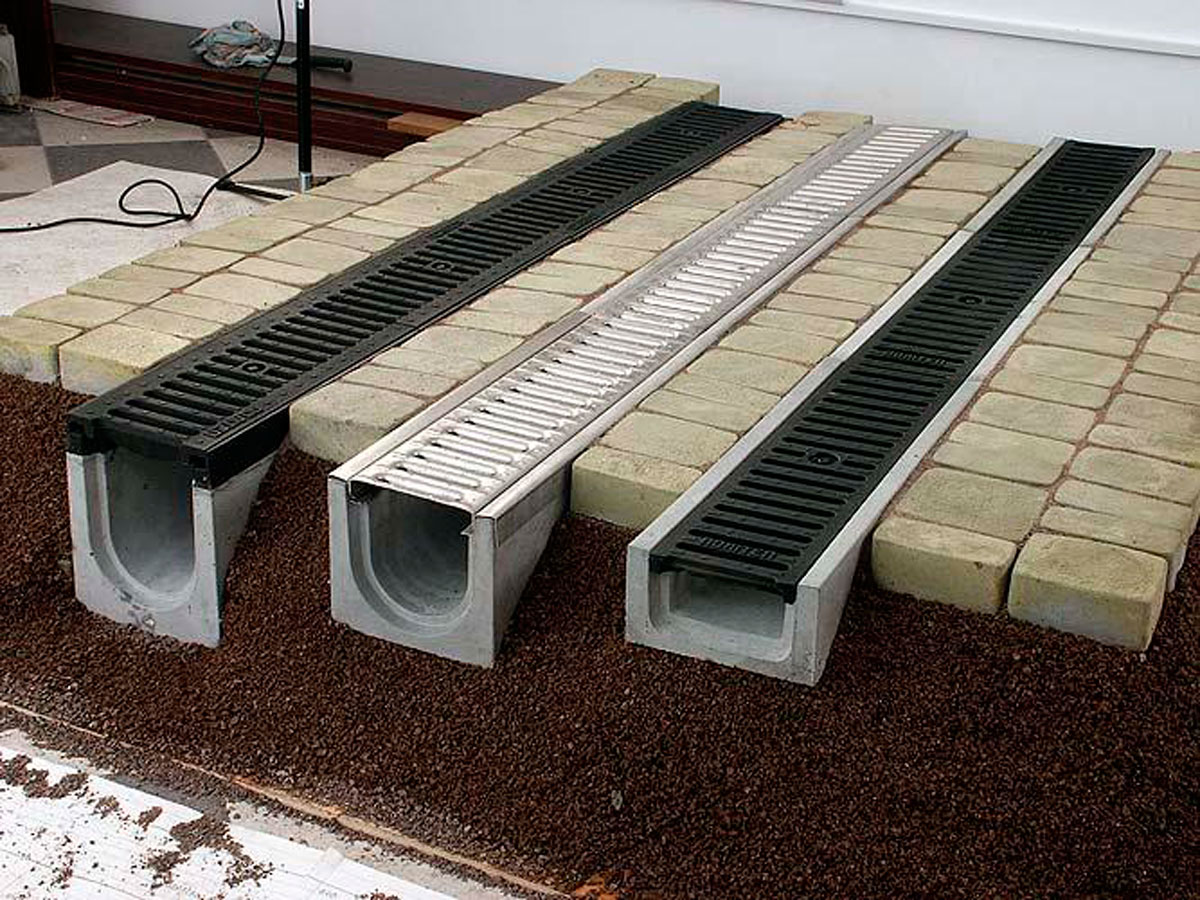

• выбор канализационных труб (материал, диаметр, сечение) и других элементов сети (дождеприемных и смотровых колодцев, желобов, ливневых лотков, коллекторов, фильтров, пескоуловителей, каналов и других);
• если предполагается установка переливного насоса – определение расчетным путем производительности оборудования;
• оформление текстовых и графических разделов проекта.

Согласования проектной документации

Готовый проект согласовывают с организациями, выдавшими технические условия. Требования по согласованию зависят от местонахождения ливневой канализационной системы (объект производственного или непроизводственного назначения), варианта выпуска дождевых стоков (городской коллектор, водоем, место временного хранения), санитарного состояния сточных вод (учитывается наличие загрязняющих факторов, очистных сооружений, фильтров) и некоторых других параметров проекта.

Проектная документация согласовывается с местным водоканалом на соответствие ТУ по техническим параметрам места выпуска (врезки) в городской коллектор и характеристикам дождевых стоков (объем, качество сточных вод). Документы (2 экземпляра проектной документации и ситуационные планы земельного участка 1:2000 и 1:500) рассматриваются на основании заявления собственника объекта или земельного участка. Услуга платная.

Проекты ливневой канализации производственных и коммерческих объектов проходят согласование в СЭС, которые контролируют соответствие проектных решений техническим условиям по уровню очистки дождевых стоков перед выпуском в коллектор или водоем.

Если проектные решения предполагают выпуск сточных вод в открытые водоемы, то они также потребуют согласования проектной документации с природоохранными организациями, рыбнадзором.
