Проектирование внутренней канализации: Основные этапы и правила

Этапы проектирования внутренней канализации

• Изучение здания и окружающей территории – первым шагом проектирования является изучение проектной документации и планировки. Это включает в себя анализ геометрии помещений, расположения санитарно-технических приборов (унитазы, раковины, ванны и душевые), а также особенностей территории вокруг здания, таких как уровень грунтовых вод и ландшафт.
• Расчет потребности в сточной воде – на этом этапе определяется примерное количество сточной воды, которое будет образовываться в здании. Это зависит от числа жильцов, типа здания (жилой, коммерческий, общественный), количества санитарно-технических приборов. Корректные расчеты позволяют выбрать оптимальные диаметры труб и емкости резервуаров.
• Выбор материалов и системы – при проектировании внутренней канализации необходимо определиться с выбором материалов трубопроводов и фитингов. Традиционно для канализации используются чугунные, стальные или пластиковые трубы. Выбор материала зависит от бюджета, требований к прочности и срокам службы. В виду дешевизны, простоты монтажа и стойкости к коррозии на всех объектах практически повсеместно используются ПВХ или НПВХ трубы.

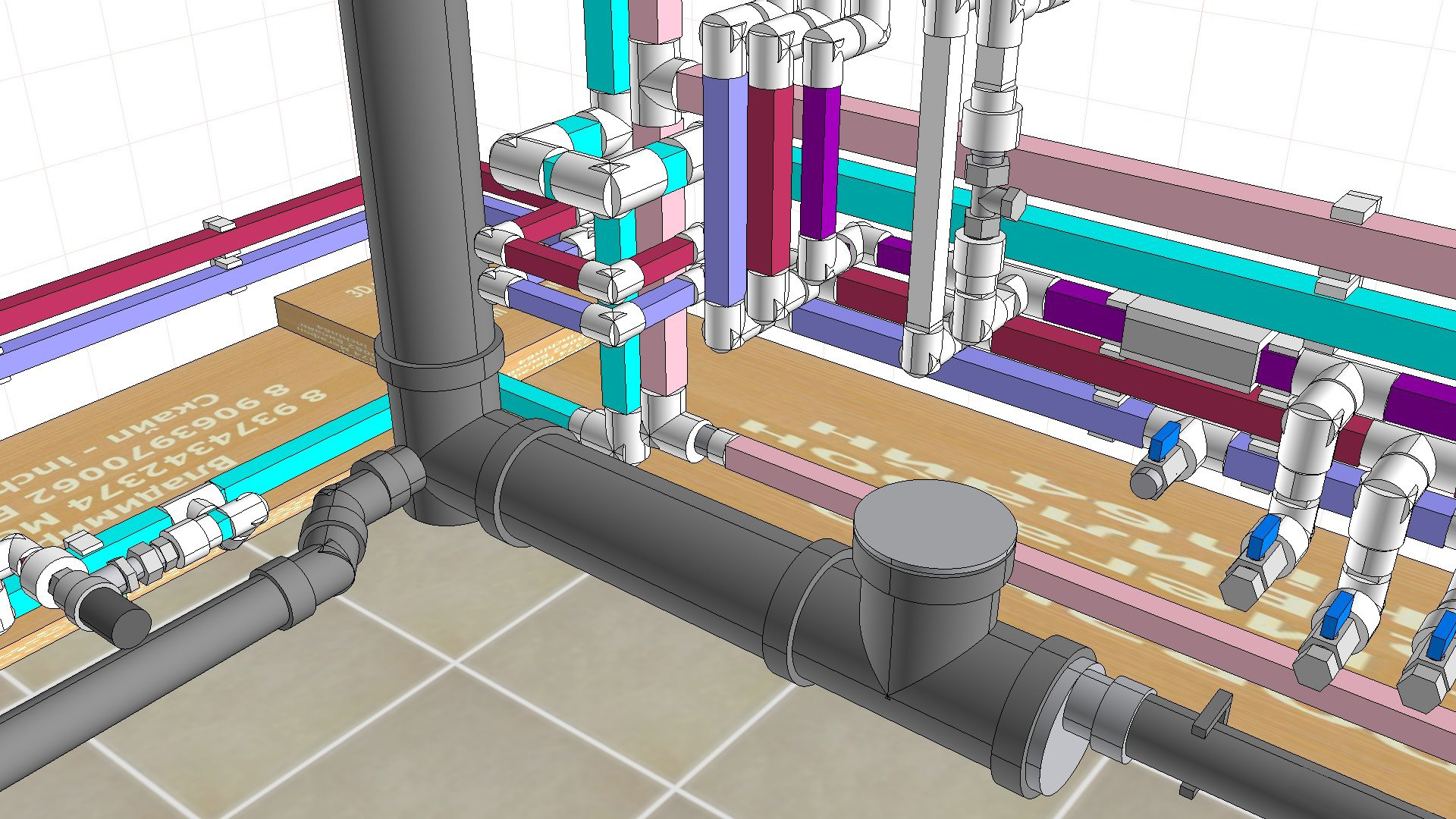

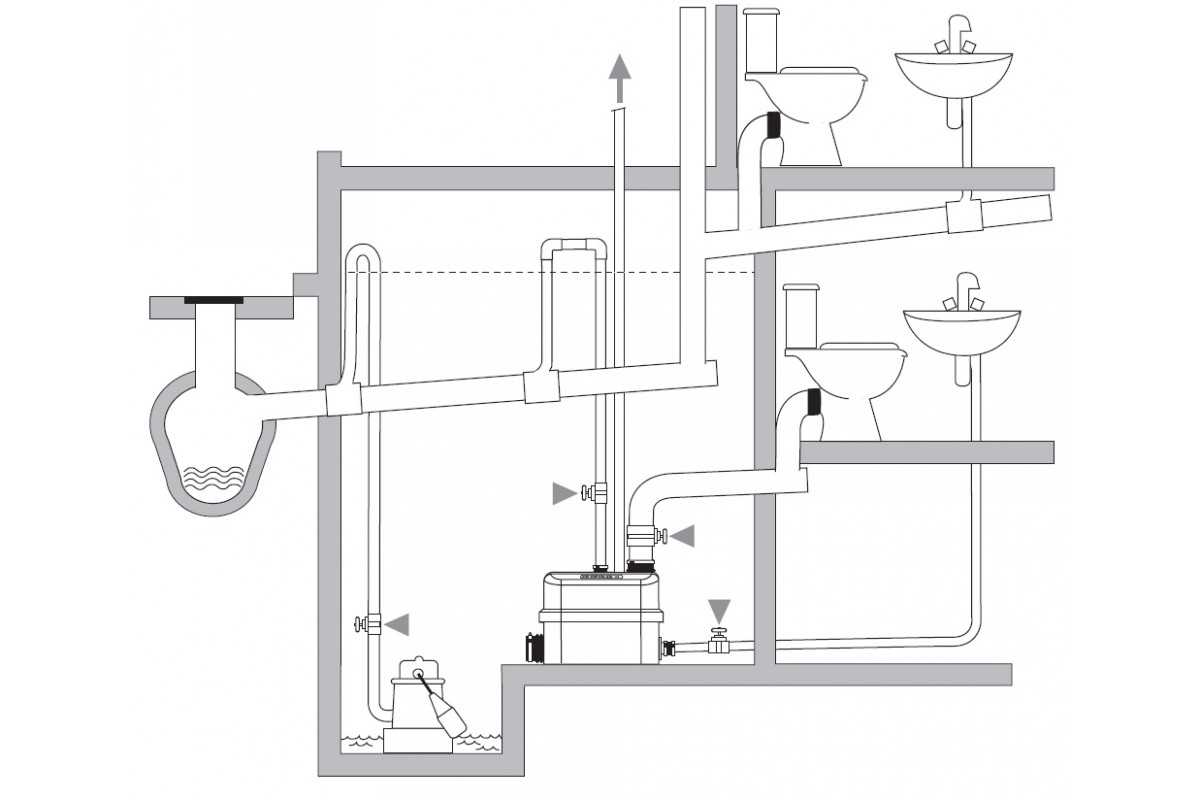

• Проектирование трубопроводов и вентиляции – определяется схема прокладки трубопроводов и вентиляционных каналов. Конструкция должна обеспечивать эффективное движение сточных вод от санитарно-технических приборов до выхода из здания, а также обеспечивать правильное вентилирование, чтобы избежать появления неприятных запахов и накопления вредных паров.
• Безопасность и соблюдение нормативов – при проектировании внутренней канализации крайне важно соблюдать строительные нормативы и стандарты безопасности. Это касается как правил прокладки труб, так и установки специальных устройств для предотвращения засоров, обратного потока и перепадов давления.
• Учет экологических аспектов – современные требования к строительству нацелены на учет экологических норм. В проектировании важно предусмотреть возможность переработки сточных вод, утилизацию отходов и введение систем, снижающих расход воды.
• Обслуживание и обследование – должна учитываться возможность обслуживания и регулярного обследования коммуникаций. Нужно предусмотреть доступа к трубам и элементам коммуникаций, что упрощает проведение ремонтных работ и обнаружение возможных дефектов.

Проектирование внутренней канализации – это сложный и ответственный процесс, требующий учета множества факторов. От правильного проектирования зависит эффективность и безопасность канализации в течение всего срока эксплуатации здания. При проектировании следует придерживаться современных стандартов и использовать передовые технологии для обеспечения наилучших результатов.

Какие строительные нормы и правила нужно использовать при проектировании?

При проектировании внутренней канализации зданий в России необходимо руководствоваться строительными нормами и правилами, установленными в Системе Нормативных Документов (СНиП) и ГОСТ (Государственные стандарты). Вот несколько из них, касающихся внутренней канализации:

• СНиП 2.04.01-85 «Внутренние санитарно-технические системы» – содержит общие требования к проектированию, устройству и эксплуатации внутренних санитарно-технических систем, включая системы внутренней канализации.
• СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» – устанавливает требования к проектированию и строительству наружных сетей и сооружений канализации, включая внутренние системы, связанные с внешними сетями.
• СНиП 2.04.05-91 «Водоснабжение. Внутренние сети и сооружения» – хотя этот СНиП касается водоснабжения, некоторые его разделы также содержат рекомендации по канализации, так как эти две системы тесно связаны.
• ГОСТ 30247-96 «Системы водоотведения. Требования к системам водоотведения зданий и сооружений».
• ГОСТ 3634-99 «Системы водоотведения. Трубы и фитинги из поливинилхлорида (ПВХ). Технические условия».
• ГОСТ 53601-2009 «Трубы и фитинги трубопроводов канализационных. Общие технические условия».

Это лишь некоторые из строительных норм и стандартов, которые необходимо учитывать при проектировании в России.

Кто изготавливает проектную документацию?

Проектирование канализации здания должно выполняться квалифицированными инженерами и проектными организациями, которые имеют соответствующую лицензию на осуществление проектирования и строительства санитарно-технических систем. Проектирование внутренней канализации является ответственным и сложным процессом, который требует знания строительных норм, технических стандартов и требований безопасности.

Проектные организации

Занимаются проектированием инженерных систем. Они имеют специализированных инженеров, которые разрабатывают проектную документацию для здания или сооружения, по требованиям заказчика, с учетом строительных норм и стандартов. Проектные организации обязаны выполнять проектирование в соответствии с действующими нормами и получить разрешение на проектирование.

Лицензированные инженеры

Квалифицированные инженеры, специализирующиеся на системах водоснабжения и водоотведения, могут также заниматься проектированием. Это могут быть самозанятые инженеры, предприниматели или сотрудники проектных организаций. Они должны иметь лицензию на осуществление проектирования санитарно-технических систем.

Архитектурные и строительные фирмы

Некоторые архитектурные и строительные фирмы также могут иметь в своем составе инженеров, способных выполнить проектирование. Они могут предоставлять комплексные услуги по проектированию и строительству зданий, включая санитарно-технические системы.

Государственные организации и коммунальные службы

В некоторых случаях, проектирование может осуществляться государственными организациями или коммунальными службами, особенно в случае работы в муниципальных или общественных зданиях или в ходе капитального ремонта, реконструкции, изменения назначения здания.

Состав проектной документации для внутренней канализации

Пакет документов включает в себя следующие разделы:

• Общая часть – титульный лист, содержание, введение и общее описание проекта. Он также может содержать информацию об авторах проекта и другую справочную информацию.
• Техническое задание – описывает требования заказчика, включая объемы и характеристики сточных вод, особенности здания и другие технические параметры, которые должны быть учтены.
• Архитектурные решения – представлены схемы планировки здания, на которых обозначено местоположение санитарно-технических приборов, трубопроводов и других элементов.
• Расчеты и характеристики – включает технические расчеты, определяющие диаметры труб, уклон трубопроводов, расходы сточных вод, также учитываются гидравлические характеристики.
• Оборудование и материалы – указываются использованные материалы для трубопроводов, фитингов, резервуаров и других элементов. Также представляются характеристики оборудования, которое будет использоваться.
• Схемы и чертежи – планы этажей с обозначением трубопроводов и санитарно-технических приборов, схемы сборки и монтажа, а также другие необходимые чертежи.
• Технические условия и правила монтажа – рекомендации и инструкции для монтажа и установки трубопроводов. Здесь также могут быть указаны технические нормы и правила, которым необходимо следовать при монтаже.
• Эксплуатационные документы – рекомендации по эксплуатации, включая правила обслуживания, профилактики и регулярного технического обслуживания.
• Оценка стоимости – в некоторых случаях, проектная документация может включать оценку стоимости материалов, оборудования и работ, связанных с установкой внутренней канализации.

Каждый из этих разделов играет важную роль в разработке полноценного и эффективного проекта внутренней канализации здания, обеспечивая корректное функционирование и безопасность системы.

Почему проектирование является обязательным этапом? Основные ошибки

Ошибки при проектировании могут привести к серьезным проблемам и недостаткам в работе канализации:

• Неправильные расчеты объема сточных вод – недостаточное или завышенное определение объема сточных вод может привести к выбору несоответствующих диаметров труб и вместимости резервуаров, что может привести к перегрузке системы или недостаточной пропускной способности.
• Неправильный выбор материалов – использование некачественных или несоответствующих трубопроводов и фитингов может привести к протечкам, коррозии и преждевременному износу.
• Отсутствие вентиляции – недостаточность вентиляции может вызвать накопление запахов, образование вредных газов и плохое функционирование санитарно-технических приборов.
• Неправильное расположение санитарно-технических приборов – некорректное расположение унитазов, раковин, ванн и других санитарно-технических приборов может привести к проблемам с отводом сточных вод и некомфортным условиям пользования.
• Неправильный уклон трубопроводов – вызывает застой воды и образование отложений, что приведет к засорам и плохой проходимости.
• Плохое обслуживание – отсутствие доступа к трубам и элементам системы затрудняет проведение ремонта и обнаружение проблем.
• Нарушение строительных нормативов и стандартов – может привести к отказу в получении разрешений на строительство или ввода в эксплуатацию.

Важность проектирования состоит в том, что корректно рассчитанная система обеспечивает эффективное удаление сточных вод, предотвращается засорение и протечки. Допущенные ошибки на этапе строительства в будущем будет крайне сложно и дорого исправить.
