Пример из практики: Искусство во имя устойчивого развития

Краткая информация о проекте

Объект: Art Depot Boijmans Van Beuningen

Местонахождение: Роттердам, Нидерланды

Дата завершения: 2021 год

Проект постройки первого в мире общественного музейного депо Kunst-Depot рассчитан на использование экологически чистых материалов, сфокусирован на устойчивом развитии здания во многих областях.

В проекте предусмотрено устройство холодильных систем на базе охлаждения воды с применением подходящих по техническим характеристикам труб aquatherm blue, изготовленных из полипропилена (PP-RP). Такое решение обеспечивает снижение выбросов углекислого газа по сравнению со стальными трубами.

Музей Бойманса ван Бенингена

Крупнейший художественный музей Роттердама хранит в своей экспозиции множество картин и скульптур. Благодаря строительству новых площадей с конца 2021 года для публики стала открыта коллекция, ранее хранившаяся в подвале выставочного здания.

Первый в мире общедоступный объект арт-депо в парке музея Бойманса ван Бенингена спроектировал голландский архитектор Вини Маас. Он впечатляет не только архитектурными особенностями, но своей устойчивой конструкцией.

Теперь посетители смогут увидеть результат 173-летнего коллекционирования музея – более 151 тысячи объектов культурного наследия, которые выставлены в 14 отсеках с пятью разными климатическими зонами. Ранее места хватало для экспозиции только 8 процентов этих работ.

Помимо художественных объектов в депо можно увидеть действие систем, обеспечивающих сохранность и управление коллекцией.

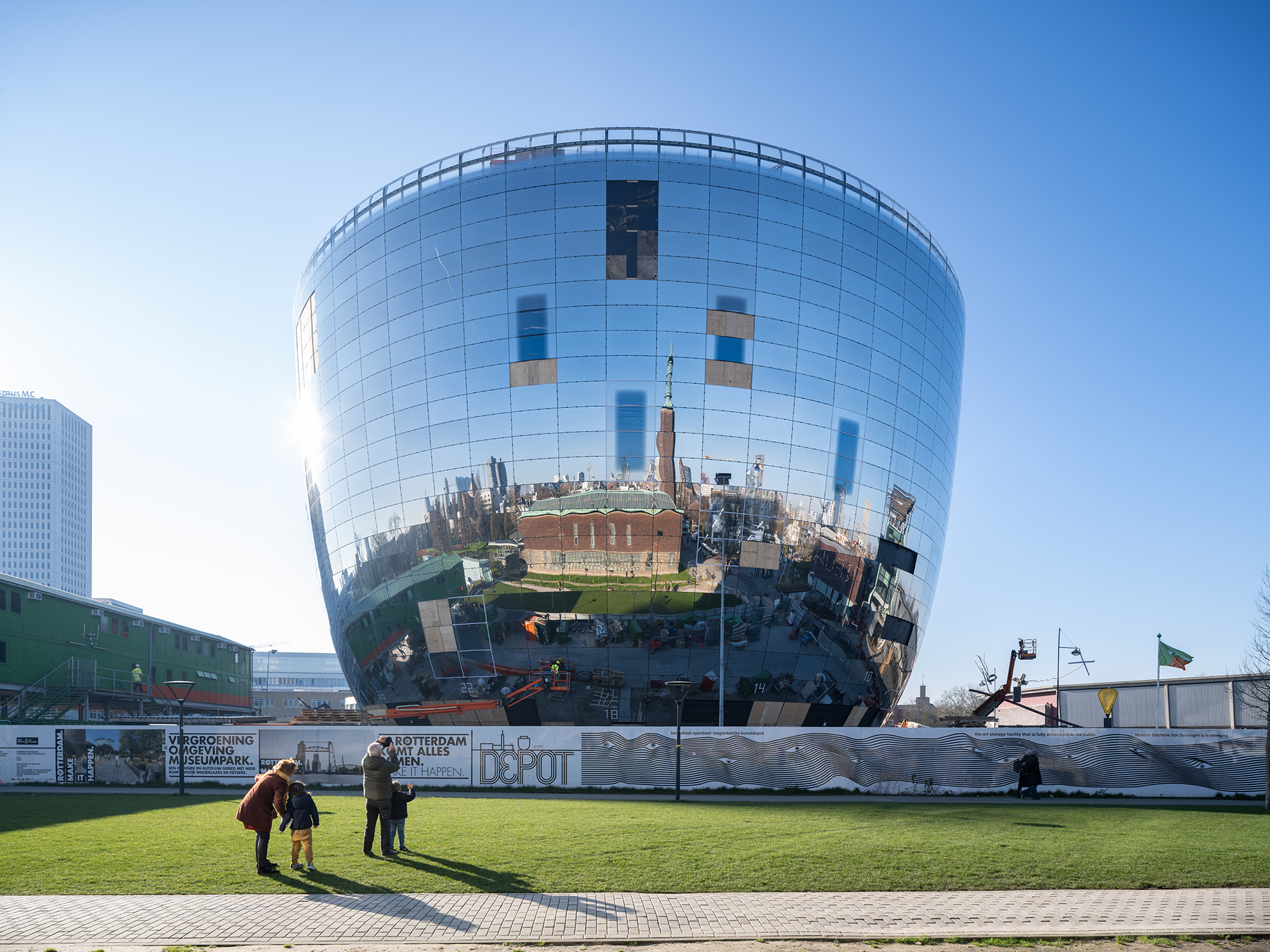

Само здание имеет впечатляющие характеристики:

• необычная округлая форма;
• зеркальный фасад;
• 40-метровая высота;
• эффектное отражение зеленого окружения музейного парка 6609 квадратными метрами зеркального стекла, разделенного на 1664 отдельных поверхности.

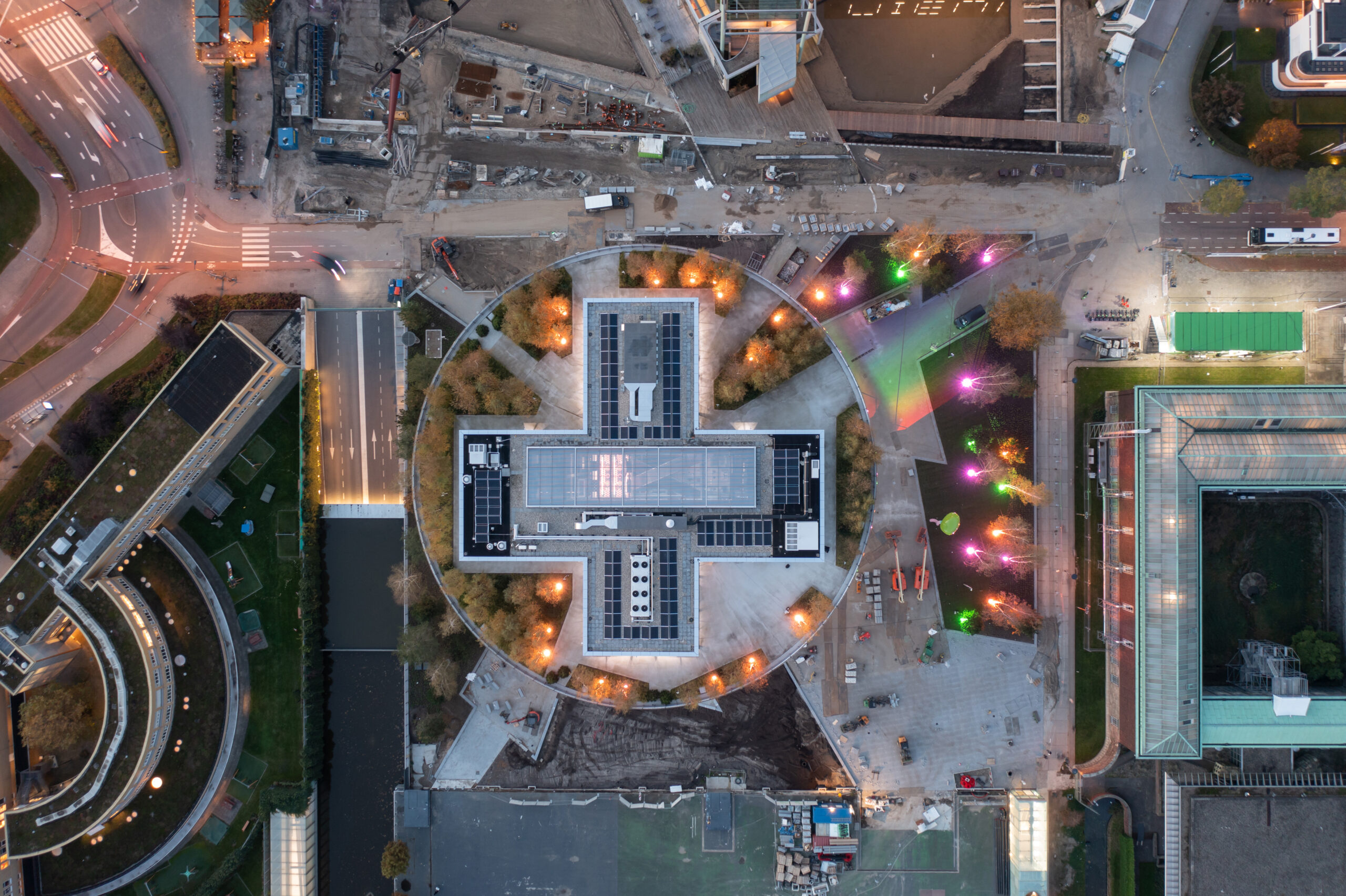

Зеленая крыша, солнечные батареи, хранилище дождевой воды

«Зеленая» идея внешнего фасада получила свое продолжение при устройстве крыши: здесь посажены березы, сосны, очиток, трава, а также установлены солнечные батареи, снабжающие здание электричеством. С точки зрения устойчивости здания при строительстве депо были использованы технологии:

• наземный теплообменник;
• система климат-контроля;
• резервуар из экологически чистого переработанного бетона для хранения и подачи дождевой воды, используемой при поливе сада на крыше и для смыва туалетов.

Экологические аспекты устойчивости здания депо сыграли важную роль при выборе трубопроводных систем. Для устройства всего холодного трубопровода проектировщики остановили свой выбор на синей трубе aquatherm, изготовленной из коррозионно-устойчивого полипропилена (PP-RP).

Полипропилен обеспечивает снижение выбросов CO2 по сравнению со сталью

Полипропилен получают как побочный продукт переработки сырой нефти. Материал относится к одному из двух самых востребованных товарных пластиков.

При проведении исследования жизненного цикла по ISO 14040 для оценки влияния производства на окружающую среду, для полипропиленовых труб был доказан более низкий уровень выбросов CO2 по сравнению с другими видами сырья. Особенно большой разрыв наблюдается при сравнении со сталью.

Компания aquatherm со штаб-квартирой в Аттендорне (Германия) уже около 50 лет занимается переработкой полипропилена. Материал имеет такие характеристики:

• долгий срок службы;
• хорошая экологическая совместимость;
• возможность вторичной переработки.

Трубы aquatherm blue pipe устойчивы к воздействию температуры и давления. Они имеют отличные сварочные свойства, позволяют сплавлять места стыка в однородный цельный блок. Это в свою очередь обеспечивает максимальную безопасность и длительный срок службы трубопроводов.

Подавляющее большинство образующихся в экономических и производственных процессах деятельности компании отходов перерабатывается здесь же с получением новой продукции.

Подрядчиком строительства депо выступила компания BAM Bouw & Techniek Netherlands. Монтажом труб aquatherm blue занималась компания Wilsta Prefab BV, уже имеющая опыт работы с этими системами при оборудовании соседнего медицинского центра Erasmus.

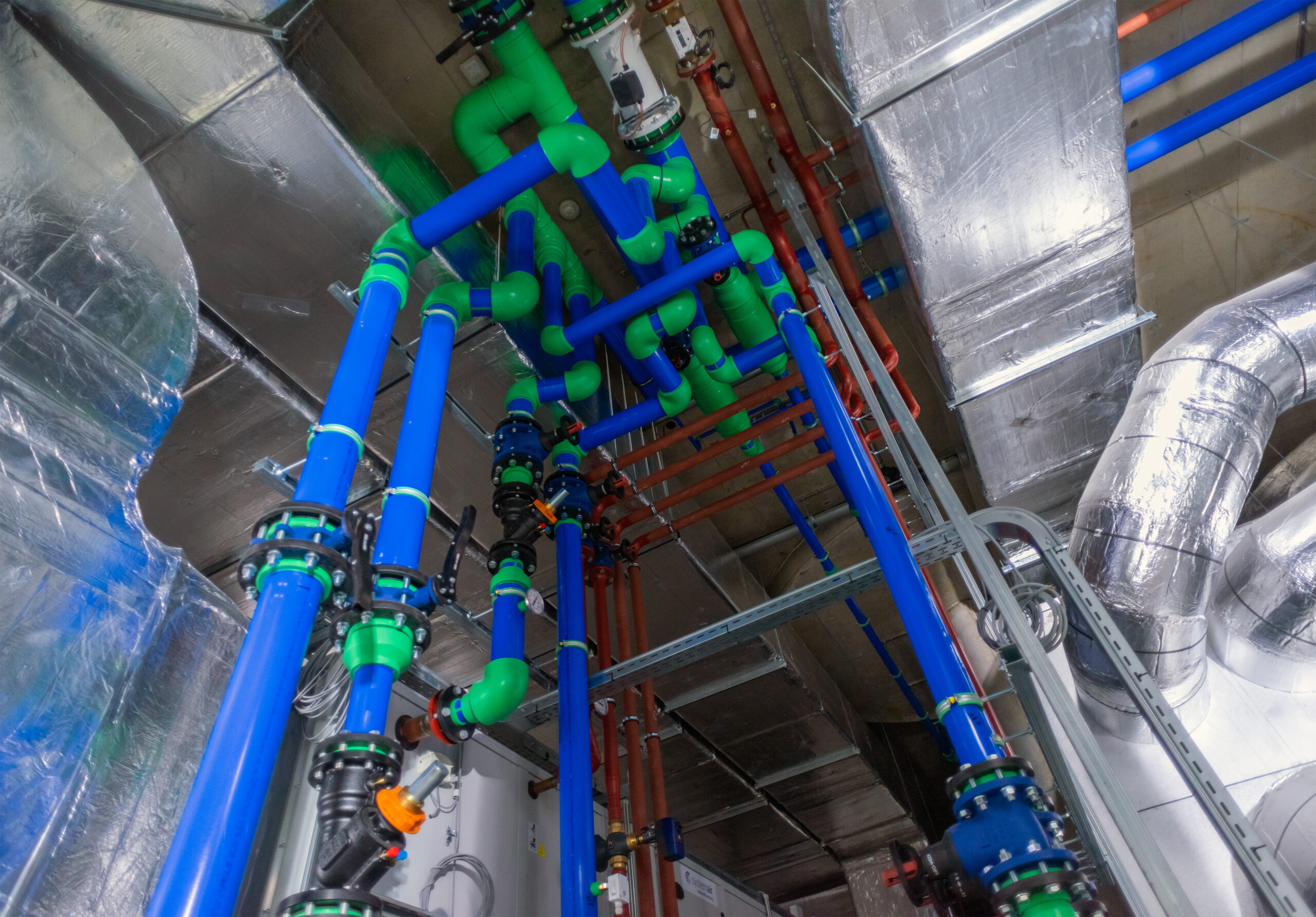

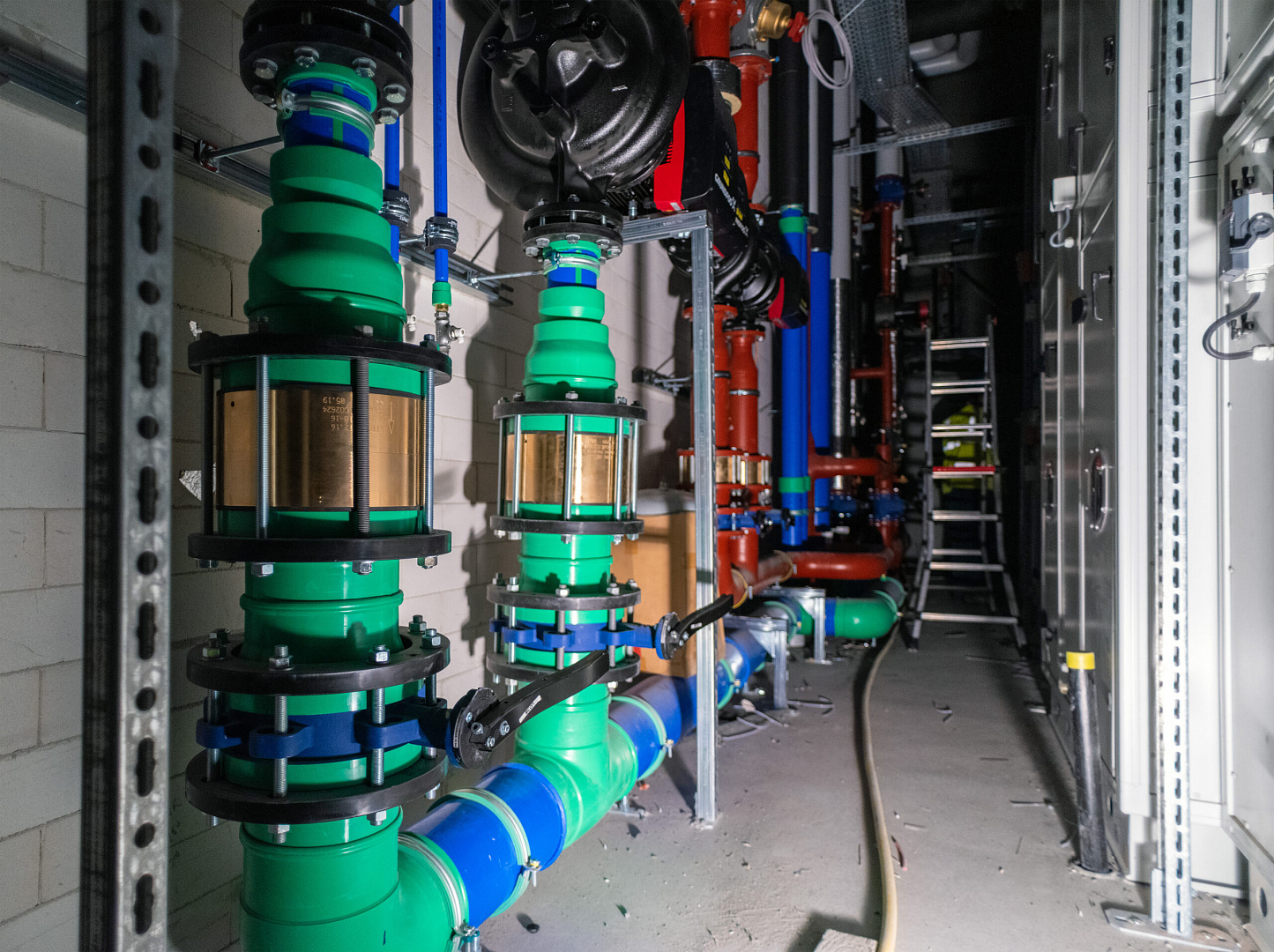

В здание арт-депо было уложено более 2 км труб aquatherm blue диаметром 50 – 250 мм. В проекте использовался вариант кислородонепроницаемой трубы OT со специальным диффузионным барьером, отвечающей требованиям DIN 4726, идеально подходящей для холодного монтажа. Система располагается по всему зданию, в том числе, подключена к техническим помещениям и различным распределителям.

Решение задачи прямой укладки в круглом здании

Инженер по применению компании ERIKS (является официальным голландским партнером aquatherm) Марсель Гроенвельд считал самой большой проблемой прямую укладку труб в круглом депо. Учитывая, что, согласно задумке архитектора, многие трубы видны посетителям через многочисленные стеклянные поверхности готового здания, система трубопроводов потребовала очень точного и визуально привлекательного монтажа.

Усложняло задачу наличие в 14-ти отделах депо нескольких климатических зон с постоянной температурой и влажностью, обеспечивающих оптимальное хранение экспонатов музейной коллекции. Также следовало обеспечить необходимое кондиционирование воздуха в офисах, общественных помещениях, гастрономии.

В связи с этим инженер отметил хорошую координацию с поставщиками труб и фитингов акватерм, обеспечение их доставки в нужное время и место. Даже несмотря на то, что согласование графика поставки также вызвало определенные трудности, поскольку здание расположено в центральном районе города, и часто использовались специальные даты доставки материалов вне часов пик.

Об Aquatherm

Aquatherm – ведущий мировой производитель пластиковых трубопроводных систем из полипропилена, применяемых в строительстве промышленных, общественных и жилых объектов. Область применения систем обширна:

• организация питьевого водоснабжения;
• устройство систем отопления;
• противопожарные спринклерные системы;
• технологии кондиционирования и охлаждения;
• системы поверхностного отопления и охлаждения.

Продукция aquatherm используется в разных типах зданий и судов по всему миру. В списке таких объектов Эльбская филармония (Гамбург), Ке-Боген I и II (Дюссельдорф), множество олимпийских объектов, премиальных отелей и курортов, а также клубных кораблей AIDA.

Численность сотрудников компании в Италии, Германии, США, Великобритании и Канаде превышает 600 человек. Производство трубной продукции и комплектующих осуществляется только на производственных площадях в Аттендорне, Радеберге, Эннесте. Семейным бизнесом управляет второе поколение братьев Розенбергов – Кристоф, Дирк и Майк.
