Остаточный ресурс трубопроводов — особенности, расчет, признаки
Отправить запрос
Проектирование инженерных сетей на базе полимерных материалов опирается на расчетный срок эксплуатации в 50 лет, однако фактический износ системы редко остается линейным. Остаточный ресурс трубопровода — это техническое состояние структуры стенки, определяемое совокупностью накопленных повреждений, деградации макромолекул и реальных эксплуатационных нагрузок.
В данной статье мы разберем методику оценки жизнеспособности сетей из ПЭ и ПП через призму стандартов ISO 9080 и ГОСТ Р 54475. Подробно рассмотрим физику старения полимеров под воздействием внутреннего давления и агрессивных сред. Также приведем алгоритмы расчета прогнозируемого срока службы и определим маркеры критического износа, при которых локальный ремонт становится экономически нецелесообразным по сравнению с полной реновацией.
Содержание
Что такое остаточный ресурс трубопроводов?
В нормативной базе, в частности в ГОСТ 27.002-2015, остаточный ресурс определяется как суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние. Для полимерных трубопроводов это не просто временной отрезок, а запас прочности, выраженный в способности стенки трубы выдерживать расчетное напряжение (σ) без риска хрупкого или пластического разрушения.Важно разделять проектный срок службы и фактический ресурс. Проектный срок — это расчетная величина, заложенная при подборе SDR и коэффициента запаса прочности (C) для стандартных условий. Фактические показатели динамичны: они могут как сокращаться из-за нерасчетных гидроударов и температурных пиков, так и превышать 50-летний цикл при работе в щадящих режимах.
Оценка износа позволяет перевести эксплуатацию из реактивной модели (ремонт по факту аварии) в превентивную, основанную на текущем состоянии конкретного участка сети.
Факторы, влияющие на остаточный ресурс пластиковых труб
Стойкость полимеров к старению определяется стабильностью молекулярных связей. Деградация пластика отличается от коррозии металлов и представляет собой процесс термоокислительной деструкции и изменения морфологии материала под воздействием следующих факторов:- Температурный режим. Превышение расчетной рабочей температуры (например, +20°C для холодного водоснабжения) ускоряет тепловое старение. Рост температуры на каждые 10°C сокращает ресурс полимера в разы из-за интенсификации разрыва молекулярных цепей.
- Длительное внутреннее напряжение. Постоянное давление инициирует процесс ползучести материала. При некорректном подборе SDR (несоответствие толщины стенки нагрузке) в структуре полимера накапливаются микродеформации, приводящие к появлению трещин.
- Химическая деградация. Контакт с агрессивными средами, включая средства дезинфекции (хлор, диоксид хлора) или промышленные стоки, вызывает окисление поверхности. Это приводит к потере эластичности и охрупчиванию внутреннего слоя трубы.
- Фотодеструкция (УФ-излучение). Для труб, находящихся на открытых участках или складах без защиты, излучение становится катализатором разрушения углеродных связей. Без специальных сажевых добавок или светостабилизаторов ПЭ-труба теряет прочность уже через несколько сезонов.
- Абразивный износ. В сетях напорной канализации или шламопроводах твердые частицы механически повреждают внутренний слой. Истончение стенки увеличивает расчетное напряжение, приближая момент пластического разрушения.
- Циклические нагрузки и гидроудары. Резкие скачки давления провоцируют усталость материала. Полимерные цепи не успевают структурно адаптироваться, что ускоряет переход от вязкого состояния к хрупкому разрушению.
Совокупное воздействие этих факторов создает эффект старения, который делает невозможным оценку ресурса только по календарному возрасту трубы.
Методы оценки остаточного ресурса
Комплексная диагностика трубопровода требует сочетания оперативного полевого контроля и глубоких лабораторных исследований. Оценка состояния «на глазок» недопустима, так как основные процессы деградации полимера протекают в толще стенки или на молекулярном уровне.Неразрушающий контроль и телеинспекция
Сюда входят решения, не требующие демонтажа участков сети:
- Ультразвуковая дефектоскопия (УЗК). Позволяет замерить фактическую толщину стенки в разных точках и выявить внутренние несплошности, расслоения или каверны. Уменьшение толщины относительно проектной — прямой маркер абразивного износа или эрозии.
- Роботизированная телеинспекция. Внутритрубная диагностика с помощью камер высокого разрешения. Инженер фиксирует изменение геометрии (овальность), наличие сетки трещин, отложений и состояние сварных швов. Это метод первичного выявления критических зон.
- Акустическая эмиссия. Регистрация волн напряжений, возникающих при росте микротрещин. Акустическая эмиссия эффективна для поиска зон активного разрушения под нагрузкой.
Лабораторный анализ проб Для точного прогнозирования срока службы необходим отбор образцов (кернов) для физико-химического анализа:
- Определение показателя текучести расплава. ПТР эксплуатируемой трубы сравнивают с исходными данными сырья. Рост свидетельствует о деструкции полимерных цепей, снижение — о процессах сшивания. Любое значительное отклонение означает потерю проектных свойств материала.
- Время индукции окисления (OIT). Ключевой тест на живучесть. Он определяет запас антиоксидантов в полимере. Если время окисления образца при заданной температуре ниже регламентированного (например, менее 20 минут по ГОСТ), значит, ресурс термостабильности исчерпан, и труба подвержена быстрому охрупчиванию.
- Испытания на стойкость к медленному распространению трещин. Проводятся на образцах с предварительно нанесенным надрезом по ГОСТ ISO 13479. Позволяют оценить остаточную сопротивляемость материала точечным нагрузкам (например, давлению камней грунта).
Сводная оценка методов диагностики
| Способ контроля | Что выявляет | Точность прогноза |
| УЗК / Телеинспекция | Геометрия, дефекты стенки, износ | Средняя (текущее состояние) |
| Анализ ПТР | Деградация структуры полимера | Высокая (износ материала) |
| Тест OIT | Остаточный запас химической стойкости | Максимальная (прогноз ресурса) |

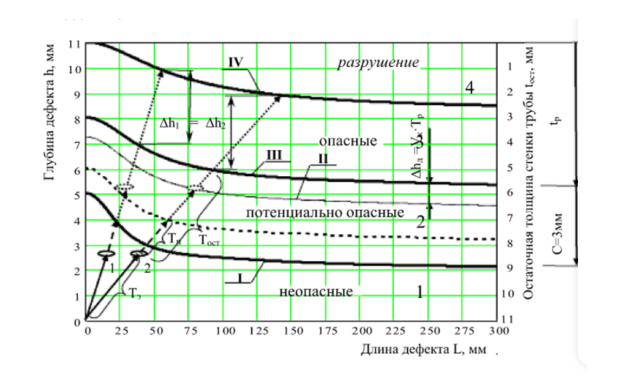

Расчет остаточного ресурса полимерных труб
Прогнозирование фактического срока службы полимерных систем базируется на методологии экстраполяции, закрепленной в стандарте ISO 9080. В отличие от металлов, где расчет ведется по потере сечения стенки, ресурс пластика определяется его длительной прочностью.Математическая модель и метод экстраполяции
Суть метода заключается в обработке результатов стандартных испытаний под внутренним давлением при различных температурах. Полученные данные наносятся на график в логарифмических координатах (напряжение — время до разрушения).
Для оценки остаточного ресурса действующего трубопровода инженерный отдел AGPIPE использует следующую логику:
- Сбор ретроспективных данных. Учитываются фактические протоколы давления и температуры за весь период эксплуатации.
- Определение расчетного напряжения (σ). Вычисляется по формуле: σ = P(SDR-1)/2, где P — рабочее давление в системе.
- Экстраполяция по уравнению SEM. На основе лабораторных тестов отобранных проб строится линия регрессии. Она дает возможность определить, в какой точке временной шкалы при текущем напряжении произойдет переход от вязкого разрушения к хрупкому.
Учет накопленных повреждений
Остаточный ресурс не равен разности между проектным сроком и периодом наработки. Для корректного расчета применяется гипотеза линейного суммирования повреждений (правило Майнера). Она учитывает, что каждый час работы при повышенной температуре или давлении «съедает» ресурс непропорционально быстро.
Например, эксплуатация ПЭ-трубы при +40°C вместо расчетных +20°C сокращает ее жизненный цикл не в 2, а в 5-8 раз из-за ускорения термоокислительной деструкции.
Ключевые переменные расчета
При вынесении вердикта о продлении эксплуатации объекта ГИП оперирует следующими параметрами:
- σLPL — нижний доверительный предел длительной прочности. Это значение, которое 97,5% труб данной партии выдержат без разрушения.
- Коэффициент запаса (C). Для газа стандартно C = 2,0, для воды С = 1,25. При расчете остаточного ресурса изношенных сетей коэффициент часто увеличивают для компенсации скрытых микродефектов стенки.
- Температурный профиль. Средневзвешенное значение температуры за год.
Итоговый алгоритм оценки
Итогом вычислений становится значение прогнозируемого времени до разрушения. Если расчетный остаток составляет менее 10% от проектного, трубопровод переводится в категорию критического износа с рекомендацией к плановой реновации. При запасе более 25% возможно продление эксплуатации с установкой систем мониторинга давления для исключения пиковых нагрузок.
Сравнение остаточного ресурса разных материалов
Оценка живучести трубопровода напрямую зависит от природы материала. Если для металлов критическим фактором является потеря сечения стенки, то для полимеров — сохранение молекулярных связей.| Материал | Основной фактор износа | Прогнозируемость ресурса |
| Сталь | Сплошная и питтинговая коррозия | Низкая (зависит от блуждающих токов) |
| ВЧШГ | Коррозия, хрупкость цементного слоя | Средняя (требует защиты швов) |
| ПЭ 100 | Термоокислительная деструкция | Высокая (по расчету ISO 9080) |
| ПП | Тепловое старение, кристаллизация | Высокая (зависит от термостабильности) |
В равных условиях эксплуатации (агрессивный грунт, обводненность) металлы демонстрируют нелинейное падение ресурса из-за электрохимических процессов. Полимеры лишены этого недостатка: их фактическая наработка — это прогнозируемая величина, зависящая только от гидравлических и температурных режимов. При соблюдении номинальных параметров ПЭ-труба сохраняет прочностные характеристики в 3-4 раза дольше стальных аналогов.
Признаки выработки остаточного ресурса
Визуальная и инструментальная дефектовка позволяет выявить критическую стадию старения полимера до наступления аварийного отказа. Ключевые индикаторы износа:- Изменение морфологии и цвета. Появление белесости, «меления» поверхности или выцветания (для ПЭ) указывает на деструкцию светостабилизаторов и начало фотодеструкции.
- Сетка микротрещин. Образование мелких поперечных или продольных трещин на внутреннем слое — прямой признак охрупчивания и потери эластичности молекулярных связей.
- Геометрическая деформация. Увеличение овальности свыше допустимых 5% или локальное вспучивание стенки свидетельствуют о нерасчетной ползучести материала под воздействием температуры или давления.
- Рост гидравлического сопротивления. Падение пропускной способности при отсутствии засоров часто вызвано отслоением деградировавшего внутреннего слоя или его абразивным разрыхлением.
Наличие хотя бы двух признаков одновременно — сигнал к немедленному проведению лабораторных испытаний (OIT и ПТР) для определения точных сроков эксплуатации.
Как продлить срок службы трубопроводов?
Жизнеспособность системы закладывается на этапе подбора параметров и поддерживается соблюдением эксплуатационных регламентов. Основные меры по сохранению ресурса: - Обоснованный выбор SDR. При проектировании сетей со сложным рельефом или нестабильным давлением необходимо закладывать дополнительный коэффициент запаса прочности (C = 1.6-2.0). Это снижает расчетное напряжение в стенке и замедляет процесс ползучести.
- Демпфирование гидроударов. Установка частотно-регулируемых приводов на насосном оборудовании и использование гасителей пульсаций исключают циклическую усталость полимера, предотвращают переход к хрупкому разрушению.
- Соблюдение температурных карт. Стабильность рабочего режима без пиковых перегревов критична для сохранения антиоксидантов в структуре пластика.
- Защита от фотодеструкции. Исключение длительного хранения труб на открытом воздухе без защитных тентов и применение спецпокрытий на надземных участках предотвращают разрушение углеродных связей УФ-излучением.
Конечная цель комплексного мониторинга — обеспечить стабильную работу системы на протяжении всего расчетного периода и исключить риск внезапной потери герметичности.
Нормативная база
Методология оценки остаточного ресурса трубопроводов опирается на следующие регламенты:- ГОСТ ISO 9080-2015 — определение длительной гидростатической прочности методом экстраполяции.
- ГОСТ ISO 12162-2017 — классификация материалов и расчетных напряжений.
- ГОСТ 27.002-2015 — терминология в области надежности техники.
- ГОСТ ISO 13479 — испытания на медленное распространение трещин.
- СП 399.1325800.2018 — правила проектирования и монтажа полимерных систем.
Заключение
Своевременная диагностика и корректный расчет остаточного ресурса переводят обслуживание трубопроводов из режима экстренного устранения аварий в формат планового управления активами. Глубокий технический аудит позволяет не только подтвердить текущую надежность полимерных систем, но и обоснованно увеличить период их эксплуатации сверх стандартного 50-летнего цикла.Трубы с высоким остаточным ресурсом
трубы для водоснабжения из сырья Fusiolen произведенные в Германии.
- Коэффициент линейного расширения составляет 0,035 мм/м
- Низкий коэффициент теплопроводности - всего 0.15 Вт/м*K
- Рабочая температура 95 градусов, давление 10 бар
- Гарантия 10 лет и 20 миллионов Евро
- Срок службы до 100 лет (Сертификат DVS)
трубы для водоснабжения из сырья Fusiolen произведенные в Германии.
- Коэффициент линейного расширения составляет 0,035 мм/м
- Низкий коэффициент теплопроводности - всего 0.15 Вт/м*K
- Кислородонепроницаемость по СНиП 41-01-200 и DIN 4726
- Рабочая температура 95 градусов, давление 10 бар
- Гарантия 10 лет и 20 миллионов Евро
- Срок службы до 100 лет (Сертификат DVS)

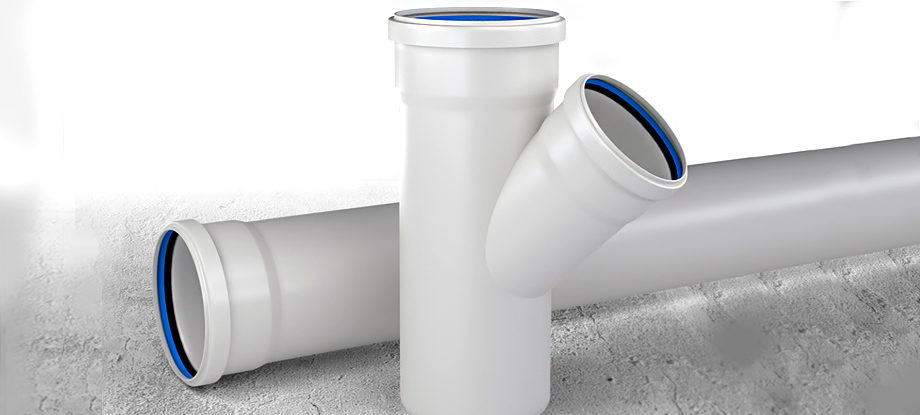

Традиционная канализационная шумопоглощающая система из материала НПВХ - самое экономически выгодное решение для внутренней ливневой и фекальной канализации.
Обладает уникальными техническими характеристиками:
- Трубы и фитинги (Огнестойкие, группа горючести Г1) для бесшумной канализации внутри зданий. Могут находиться в специальном техническом пространстве (шахте), закрепленными или непосредственно замоноличенными в стену.
- Система изготовлена из материала НПВХ.
- Уплотнители собственного производства из материала TPE (термопластичный эластомер).
- Шумопоглощение
- Давление до 16 бар при клеевом соединении
- Срок службы более 50 лет

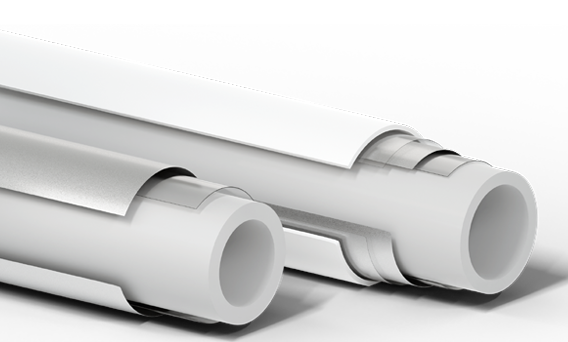

Трубы для водоснабжения и отопления из сшитого полиэтилена.
