Особенности кислородонепроницаемости - Технический бюллетень Aquatherm 201308B-AQTTB

Отправить запрос

Было опубликовано несколько статей по вопросу проникновения кислорода через пластиковые трубы, а также историй относительно испытаний и требований, установленных в Европе.


Содержание
Технический бюллетень Aquatherm 201308B-AQTTB

Во-первых, следует отметить, что целью испытаний пластиковых труб на проницаемость и кислородный барьер было снижение уровня проницаемости в 50 раз для систем теплого пола (0,1 против 5,0 г/м3 * сутки). Это касалось труб, которые используются в качестве излучающей «панели», где типичные схемы задействуют тысячи метров труб.

Диффузия кислорода через пластиковые трубы зависит не только от типа полимера/конструкции трубы, но и от отношения площади поверхности, подвергаемой воздействию воздуха/кислорода, к объему воды (отношение площади поверхности к объему). Это соотношение для 16 мм PEX составляет 0,42, тогда как для 16 мм Aquatherm Blue Pipe® это 0,30. Это приводит к снижению концентрации кислорода на 29% только на основании разницы в геометрии трубы при прочих равных условиях. Соотношение также значительно уменьшается с увеличением размера трубы. Например, для Aquatherm Blue Pipe® 25 мм оно составляет 0,19, для Aquatherm Blue Pipe® 50 мм — 0,095 и для 100 мм — 0,048.


Лабораторные испытания

Лабораторные испытания трубы «Фазер», армированной стекловолокном, показали уровень проницаемости 0,8 г/м3 * сутки без кислородного барьерного слоя. Это только 16% от начального значения, принятого в DIN 4726. Сочетание имеющихся данных с минимальным сокращением на 29% на основе отношения площади поверхности к объему приводит к максимальным 11% от исходного значения. Чтобы уменьшить это значение до 2% (уменьшение в 50 раз), потребуется просто использовать приблизительно 5 см труб, которые будут задействованы в системе теплых полов PEX. Например, 457,2 м система таких полов, использующая защищенную трубу, будет иметь эквивалентную проницаемость 76,2 м незащищенной 16 мм. дюймовой трубы Aquatherm Blue Pipe. Эквивалентная длина Blue Pipe будет расти с увеличением размера из-за уменьшения отношения площади к объему:

16 мм. Blue Pipe® = 80,16 м 20 мм. Blue Pipe® = 100,28 м
25 мм. Blue Pipe® = 100,28 м 32 мм. Blue Pipe® = 160,63 м
40 мм. Blue Pipe® = 200,86 м 50 мм. Blue Pipe® = 252,98 м
90 мм. Blue Pipe® = 361,49 м 120 мм. Blue Pipe® = 502,01 м

Выводы:

Таким образом, хотя проницаемость армированной стекловолокном трубы выше, чем с кислородным слоем, различия в геометрии труб и длинах системы обычно это компенсируют, помогают избежать коррозии железных/стальных компонентов, вызванной кислородом. В большинстве систем, в которых не используются длинные отрезки труб теплых полов, кислород, поступающий в воду, проходит через механические уплотнения, подпитку и другие источники накопления.

Aquatherm Blue Pipe® не используется для изготовления теплых полов, как в случае с некоторыми гибкими трубами, такими как PEX, PE и PE-RT. Из-за этого редко возникает необходимость в наличии кислородного барьера на Blue Pipe®.


Решение

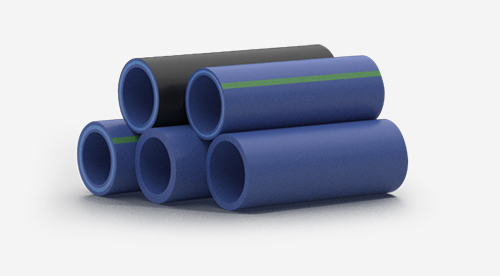

трубы для водоснабжения из сырья Fusiolen произведенные в Германии.

  • Коэффициент линейного расширения составляет 0,035 мм/м
  • Низкий коэффициент теплопроводности - всего 0.15 Вт/м*K
  • Кислородонепроницаемость по СНиП 41-01-200 и DIN 4726
  • Рабочая температура 95 градусов, давление 10 бар
  • Гарантия 10 лет и 20 миллионов Евро
  • Срок службы до 100 лет (Сертификат DVS)
