Неразрушающий контроль труб — обзор, применение, нормативы
Отправить запрос

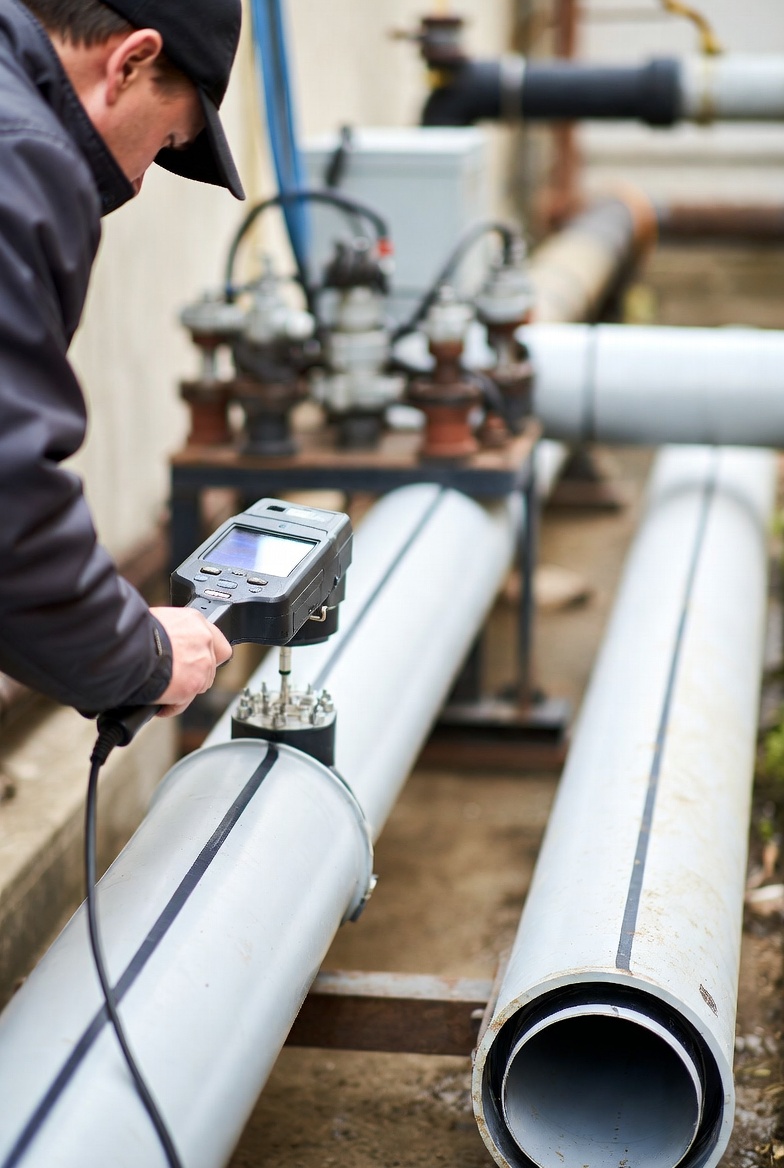

В инженерной практике эксплуатация систем ОВиК и технологических линий сопряжена с накоплением повреждений: коррозией, эрозией и структурными изменениями металла или полимера. Неразрушающий контроль (НК) — регламентированный ГОСТ Р 56542 комплекс диагностических мер для выявления скрытых дефектов и оценки состояния труб без вывода из эксплуатации.
Содержание
Стратегия плановой замены экономически несостоятельна: она игнорирует реальную скорость износа, допуская преждевременное списание до 40% ресурса или пропуск критических повреждений на участках с высокой коррозионной активностью. Инструментальная диагностика переводит обслуживание в плоскость управления целостностью объектов. Ключевая задача — фиксация несплошностей, превышающих пороговые значения нормативной документации. Основной метрикой здесь выступает морфология изъяна: глубина залегания, протяженность и морфологический тип (трещина, пора, каверна).
Физика НК основана на взаимодействии искусственных полей с материалом трубы. Любое изменение сплошности вызывает возмущение акустического или электромагнитного сигнала, регистрируемого преобразователем. Данные позволяют ГИП обосновать продление наработки или локальное восстановление, исключая необоснованные капитальные затраты на полную замену систем. Точность выводов зависит от корректного соотнесения свойств объекта с методом воздействия, что определяет классификацию применяемых инструментов.
Классификация методов неразрушающего контроля по физическим факторам воздействия
Выбор технологии НК определяется материалом трубы, условиями доступа к поверхности и предполагаемой морфологией дефектов. Отраслевой стандарт предполагает разделение методов на группы по типу используемого физического поля. Каждая из них решает специфические задачи: от поиска сквозных свищей до обнаружения подповерхностных трещин в зоне термического влияния:
- Акустический (УЗК). Базируется на регистрации отраженных ультразвуковых волн. Эффективен для измерения остаточной толщины стенки и поиска внутренних расслоений.
- Магнитный (МПД/МК). Используется для ферромагнитных сталей. Фиксирует возмущение магнитного потока в зонах поверхностных и подповерхностных трещин.
- Радиационный (РК). Основан на просвечивании объекта рентгеновским или гамма-излучением. Позволяет получить визуальную проекцию внутренних пустот и шлаковых включений.
- Вихретоковый (ВТК). Анализирует взаимодействие внешнего электромагнитного поля с полем вихревых токов в металле. Применим для контроля труб из нержавеющих сталей и цветных сплавов.
- Визуально-измерительный (ВИК). Первичный этап диагностики. Выявляет видимую коррозию, эрозионный износ торцов и нарушение геометрии (овальность, прогиб).
- Тепловой. Фиксирует аномалии температурных полей, характерные для мест утечек или локального истончения стенки под слоем изоляции.
- Сочетание указанных методов дает возможность сформировать комплексную картину износа, исключая слепые зоны конкретных приборов. Однако для количественной оценки ресурса недостаточно просто зафиксировать наличие дефекта — необходимо перейти к анализу физики его развития.
Методы оценки остаточного ресурса по параметрам фактического износа
Процедура определения остаточного ресурса предполагает переход от фиксации дефекта к вычислению временного интервала до наступления предельного состояния. В отличие от дефектоскопии здесь исследуется кинетика разрушения: темпы коррозии, циклическая усталость и деградация механических свойств. Аналитический алгоритм включает три основных вектора:
- Параметрический (допуски по толщине). Сопоставление фактической толщины стенки Sфакт с расчетным минимумом Sмин. Жизнеспособность участка определяется темпами коррозионного или эрозионного истончения. Расчет ведется согласно ГОСТ 32388, устанавливающему нормы прочности и вибрации. При сближении Sфакт с критическим порогом фиксируется срок вывода системы из эксплуатации.
- Механика разрушения (анализ несплошностей). При обнаружении трещиноподобных дефектов применяется расчет по коэффициенту интенсивности напряжений. Методология опирается на ГОСТ 25.506, регламентирующий определение характеристик трещиностойкости. Наработка рассчитывается как время роста трещины от текущей отметки до опасного предела, инициирующего лавинообразное разрушение.
- Структурная идентификация (состояние материала). Метод косвенной оценки через изменение твердости или электромагнитных свойств. Позволяет выявить зоны ползучести и термического старения, где металл потерял пластичность, даже при отсутствии видимых дефектов.
- Прогноз строится на экстраполяции данных: наложение результатов текущего контроля на историю эксплуатации (давление, температура, количество пусков/остановок). Такой подход исключает внезапные отказы, превращая статичный отчет дефектоскописта в динамическую модель живучести сети. Достоверность прогноза напрямую зависит от глубины понимания физики работы каждого конкретного датчика.
Физика процессов и аппаратная реализация каждого метода НК
Эффективность неразрушающего контроля труб определяется физикой взаимодействия зондирующего излучения с кристаллической решеткой металла или структурой полимера. Инструментальные средства преобразуют энергетические возмущения в электрический импульс, доступный для количественной интерпретации.

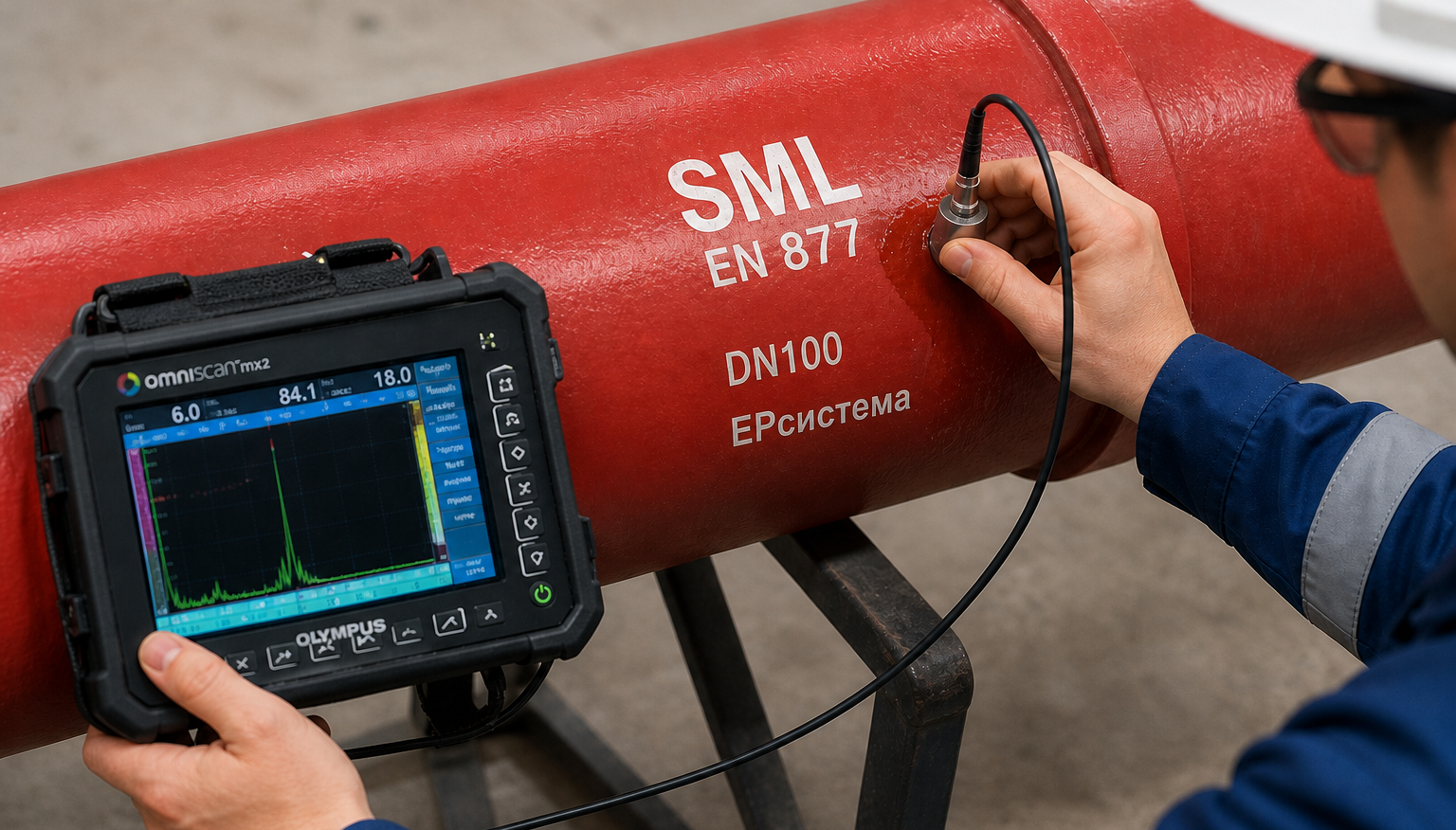

Ультразвуковой контроль (УЗК)
В основе лежит пьезоэлектрический эффект. Пьезопреобразователь (ПЭП) генерирует упругие колебания. На границе сред с разным акустическим импедансом (металл-воздух, металл-шлак) происходит отражение или трансформация волны. Прибор фиксирует время пробега импульса и амплитуду эха. Современные фазированные решетки и метод TOFD позволяют строить 3D-профили дефектов за счет регистрации дифракционных волн от их кромок.
Радиационный контроль (РК)
Базируется на законе поглощения фотонного излучения. Проходя через трубу, рентгеновские лучи ослабляются пропорционально плотности и толщине материала. На детекторе формируется теневое изображение. Зоны с несплошностями (поры, непровары) имеют меньшую плотность, что фиксируется на снимке как градиент оптической плотности, визуализирующий внутреннюю геометрию шва.
Вихретоковый контроль (ВТК)
Катушка датчика создает магнитное поле, индуцирующее токи Фуко в поверхностном слое. Любая неоднородность в структуре проводника искажает траекторию токов, вызывая реактивный отклик в цепи преобразователя. ВТК эффективен для тонкостенных труб из нержавеющей стали и поиска трещин без удаления изоляционных покрытий.
Визуально-измерительный контроль (ВИК)
Базируется на законах геометрической оптики в видимом спектре. Инструментальная часть (люксметры, видеоэндоскопы, штангенциркули) дает возможность фиксировать макродефекты: эрозионный износ, подрезы сварных швов и деформации профиля. Это единственный метод, с помощью которого можно оценить общее коррозионное состояние поверхности перед применением высокоточных средств.
Тепловой контроль (ТК)
Диагностика базируется на выявлении аномальных тепловых полей, генерируемых градиентами температур на поверхности магистрали. Локальный перегрев или охлаждение указывают на свищи, нарушения футеровки или критическое истончение стенки. Метод незаменим для бесконтактного мониторинга работающих сетей под нагрузкой.
Магнитопорошковый метод (МПД)
Принцип основан на возникновении полей рассеяния над дефектами сплошности при намагничивании участка. В местах выхода трещин на поверхность образуются локальные полюса, притягивающие ферромагнитный порошок. Создаваемый индикаторный рисунок визуализирует дефекты с шириной раскрытия от 0,001 мм.
Предельные возможности каждой технологии обуславливают ограничения по чистоте поверхности (контактной среде) или нормам радиационной безопасности. Эти факторы становятся определяющими при формировании алгоритма выбора диагностического решения.
Критерии выбора методов контроля в зависимости от материального исполнения
Выбор конкретной технологии НК базируется на балансе между пороговой чувствительностью датчиков и операционной стоимостью обследования. Приоритетным считается метод, фиксирующий наиболее опасный для данной системы тип дефекта с минимальной погрешностью.
| Критерий / условие | Рекомендуемый метод | Обоснование |
|---|---|---|
| Толщинометрия (металл) | УЗК (эхо-метод) | Прецизионная точность, фиксация локальной коррозии. |
| Сварные стыки (пластик) | УЗК (хордовые ПЭП) | Регистрация несплошностей в зонах термического влияния. |
| Поиск трещин (сталь) | МПД / ВТК | Высокая контрастность индикаторного рисунка. |
| Трубы под изоляцией | Тепловой контроль | Бесконтактное обнаружение утечек и зон перегрева. |
| Сложная геометрия шва | Радиационный (РК) | Отсутствие мертвых зон, наглядность проекции. |
| Первичная дефектовка | ВИК | Минимальные издержки, выявление грубых нарушений. |
Алгоритм выбора предполагает движение от простого к сложному: первичный ВИК определяет зоны аномалий, которые затем исследуются высокоточными методами (УЗК или ВТК). Такой каскадный подход исключает избыточные затраты на сплошной контроль радиационным методом там, где достаточно акустического замера.
Специфика неразрушающего контроля инженерных систем ОВиК
Диагностика систем ОВиК сопряжена с факторами плотной компоновки оборудования и переменного температурного режима. Приоритет отдается методам, способным работать на малых радиусах изгиба и в зонах со сложной конфигурацией фитингов. Контроль состояния направлен на предотвращение аварийных разрывов, способных нанести ущерб чистовой отделке и IT-инфраструктуре зданий.
Ключевые точки приложения методов НК:
- Теплообменные узлы — ультразвуковая толщинометрия соединительных отводов и зон сопряжения трубок с досками для выявления эрозионного износа.
- Сварные и резьбовые соединения — использование капиллярного контроля или ВТК для обнаружения микротрещин в условиях вибрационных нагрузок от насосных групп.
- Трубопроводы в изоляции — применение тепловизионного обследования для поиска скрытых утечек теплоносителя и зон конденсации влаги, провоцирующих подслойную коррозию.
- Коллекторные группы — инструментальный контроль на предмет коррозионной деструкции в местах застоя шлама.
Специфика ОВиК диктует необходимость мобильности оборудования: используются портативные дефектоскопы и видеоэндоскопы для внутреннего осмотра труднодоступных участков. Фиксация фактического состояния узлов позволяет сформировать график выборочного ремонта, не дожидаясь окончания отопительного сезона.
Особенности диагностики пластиковых труб по сравнению с металлическими
Переход от металлических систем к полимерным (ПЭ, ПП, ПВХ) требует радикального пересмотра диагностических алгоритмов. Ключевое различие кроется в акустическом импедансе и коэффициенте затухания сигналов. Если сталь является гомогенной средой с высокой скоростью распространения УЗ-волн (~5900 м/с), то полимеры проявляют выраженную анизотропию и в 10-15 раз сильнее поглощают энергию ультразвука.
| Параметр сравнения | Сталь | Полимеры (ПЭ, ПП, ПВДФ) | Влияние на методологию НК |
|---|---|---|---|
| Скорость продольных волн (VL) | ~5900 м/с | ~2300–2500 м/с | Требует низкочастотных ПЭП (до 2,25 МГц) |
| Акустический импеданс (Z) | ~45–46 кг/(м²·с)·10⁶ | ~1,5–2,5 кг/(м²·с)·10⁶ | Сложность ввода энергии через контактную среду. |
| Электромагнитный отклик | Высокий | Диэлектрик (нулевой) | Полное исключение методов ВТК и МПД. |
| Температурный дрейф | Стабилен до +100°C | Высокая чувствительность | Необходима термокомпенсация при замере. |
| Механизм деградации | Э/химическая коррозия | Окисление, ползучесть, ПТР | Смещение фокуса на физико-химический анализ. |
| Зона термического влияния | Изменение зернистости | Термическая деструкция | Риск охрупчивания стыка при «видимой» норме. |
В полимерах невозможна регистрация поверхностных трещин электромагнитными методами. Основной упор смещается на специализированные УЗ-преобразователи с низкой частотой (0,5-2 МГц) для минимизации рассеяния на гранулах полимера. Кроме того, при диагностике пластика критичен контроль зон термического влияния сварных стыков, где из-за перегрева возможна деструкция материала, не фиксируемая визуально.
При оценке пластика видимая целостность обманчива — методы НК здесь дополняются лабораторным анализом проб на время окислительной индукции, что позволяет оценить химическое старение, недоступное классической дефектоскопии металлов.
Нормативная база
Проведение диагностических работ и последующая интерпретация результатов регламентируются многоуровневой системой документов.
Общие стандарты и методы контроля:
- ГОСТ Р 56542 — классификация и терминология методов НК.
- ГОСТ Р 55724 — методики ультразвукового контроля сварных соединений.
- ГОСТ Р ИСО 17640 — международные требования к УЗК стальных структур.
- ГОСТ 7512 — регламент радиографического контроля.
Отраслевые нормы и расчеты:
- СП 60.13330 — нормы проектирования и эксплуатации систем ОВиК.
- ГОСТ 32388 — расчеты на прочность, вибрацию и определение Smin.
- ГОСТ 18599 / ГОСТ ИСО 9080 — стандарты для оценки долговечности полимерных труб.
Соблюдение данных нормативов обеспечивает юридическую легитимность экспертного заключения и точность прогноза безопасной наработки.
Заключение
Внедрение инструментального контроля и высокоточный расчет остаточного ресурса переводят эксплуатацию трубопроводов из режима экстренного устранения прорывов в формат стратегического управления целостностью объектов. Комплексная диагностика, учитывающая физику старения металла и деструкцию полимеров, позволяет не только минимизировать риск внезапного отказа систем ОВиК, но и обоснованно эксплуатировать инженерные сети сверх проектных сроков на основании их фактического технического состояния.
