Минимальный радиус изгиба пластиковых труб

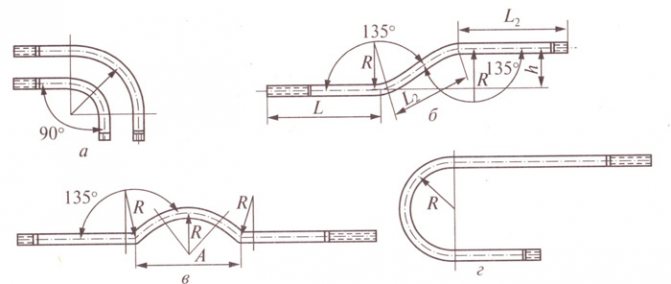

Что такое радиус изгиба пластиковых труб

Производство трубогибочных работ требует знания ГОСТов относительно выполнения стандартных углов на трубопроводах, методов гибки и допустимого радиуса гиба пластиковой трубы, который зависит от нескольких характеристик материала:

• значение наружного диаметра;
• толщина стенки;
• степень пластичности материала (из перечисленных выше самый высокий показатель у полиэтилена);
• температурные показатели окружающей среды, при которой производится монтаж пластиковых труб, и эксплуатационного температурного режима магистрали.

Производители трубной продукции из пластика указывают значение минимально допустимого радиуса изгиба в сопроводительной документации на свой товар. Если не учитывать рекомендации производителей при монтаже трубопровода, то велика вероятность появления на трубах заломов, подломов, складок и других нарушений, приводящих к ухудшению технических характеристик прокладываемой магистрали.

Обозначение показателя принято принимать по отношению к внешнему диаметру трубы. Например, для трубы с маркировкой SDR11 из ПНД стандартное соотношение минимального радиуса изгиба составляет 25 d, где d – наружный диаметр трубы. При низких значениях внешней температуры или подаваемого через трубопровод продукта значение радиуса увеличивают вплоть до 35 d.

Какой минимальный радиус изгиба

Рекомендуемые значения показателя рассчитывают для температурных режимов с интервалом в 10 градусов:

• 0 ͦC;
• 10 ͦC;
• 20 ͦC.

Стандартное размерное соотношение минимально допустимого значения радиуса для полиэтиленовых труб при разных температурных режимах составляет:

• Трубы размерного ряда от SDR9 до SDR17,6:
• 50 d при 0 ͦC;
• 35 d при 10 ͦC;
• 20 d при 20 ͦC.
• SDR21 и SDR26:
• 75 d при 0 ͦC;
• 50 d при 10 ͦC;
• 30 d при 20 ͦC.
• SDR33 и SDR41:
• 125 d при 0 ͦC;
• 85 d при 10 ͦC;
• 50 d при 20 ͦC.

Для проектирования и монтажа полиэтиленовых трубопроводов с дуговыми изгибами типа «змейка» с учетом теплового расширения трубы в зависимости от величины перепадов температурной среды расчеты геометрических параметров шага гиба, таких как:

• отношение длины дуги к длине хорды;
• значение длины дуги;
• величина длины хорды;
• значение высоты прогиба

для радиуса, равного единице берутся в соответствии со следующими рекомендуемыми соотношениями:

• при перепаде температур в 10 ͦC соотношение длин дуги и хорды равно 1,0022, длина дуги составляет 0,2269 м, хорды – 0,2264 м, прогиб – 0,0064 м;
• при 20 ͦC соответственно размерный ряд составляет: 1,0045; 0,3316 м; 0,3301 м; 0,0137 м;
• 30 ͦC: 1,0067; 0,4014 м; 0,3987 м; 0,0201 м;

и так далее с интервалом 10 ͦC до температуры 100 ͦC.

Указанные величины для каждого вида трубной продукции приводятся в технической документации производителей на поставляемые пластиковые трубы.

На что влияет размер радиуса изгиба трубы

Возможность изгиба пластиковых труб позволяет проектировать и монтировать трубопроводы с минимальным количеством сварных и разборных соединений, благодаря чему значительно повышается надежность и срок эксплуатации магистрали.

Способность к изгибу и приданию трубе требуемой формы позволяет производить:

• изменение направления трубопровода по трассе без применения отводов;
• прокладку отдельных участков инженерных систем под углом друг относительно друга;
• форсирование водных препятствий путем укладки труб по дну;
• прокладку трубопроводов с учетом рельефа трассы и других особенностей грунта;
• восстановление изношенных участков магистрали с применением метода «труба в трубе».

Благодаря гибкости материала стал возможным способ поставки труб не только отрезками определенной длины, но и бухтами разного размера и диаметра, которые формируют в процессе производства труб. Удобный формат доставки в бухтах позволяет делать процесс транспортирования и хранения трубной продукции на меньших площадях экономически более выгодным.

Упаковка труб в бухты возможна для полиэтиленовых труб с наружным диаметром от 20 мм до 100 мм. Стандартная длина трубной продукции в бухте составляет 100 или 200 метров. Габаритные размеры по наружному и внутреннему диаметру бухты зависят от SDR поставляемой трубы. Например, 100-метровая упаковка трубы d = 100 мм имеет наружный диаметр 3,122 м, а внутренний – 2,948 м.

Требования к радиусу изгиба пластиковых труб

При устройстве трубопроводов из пластиковых труб следует придерживаться технических условий, содержащихся в сопроводительной документации производителя трубной продукции при поставке.

При проектировании и прокладке (монтаже) трубопроводных сетей для принятия решений по геометрической конфигурации объекта (в том числе по количеству и радиусу изгиба труб на отдельных участках) необходимо учитывать:

• выбор материала, соответствующего эксплуатационным параметрам трубопровода (характеристики транспортируемого продукта, режим эксплуатации: давление, температура, скорость движения, пропускная способность и другие, требования безопасности);
• характеристики гибкости материала, из которого изготовлены трубы;
• рекомендуемые значения допустимого изгиба, приведенные в НТД производителя;
• рекомендуемые способы гибки и применяемое для этого оборудование, указанные в НТД производителя;
• температурные условия окружающей среды в месте монтажа трубопровода;
• температурные перепады транспортируемой среды в крайних точках трубопроводов и рекомендуемые геометрические параметры сгибаемых участков с учетом теплового расширения материала труб в процессе эксплуатации.

Конкретный типоразмер и свойства пластиковых труб должны соответствовать требованиям государственных стандартов, установленным для трубопроводных сетей, отличающихся способами укладки, типом и температурой транспортируемого вещества, допустимым давлением, масштабом сети, сложностью проектирования, требованиями безопасности.

В частности, указанные вопросы регулируются следующими нормативными документами:

• СП 42-103-2003 (касается норм проектирования и строительства газопроводов с применением труб из полиэтилена, а также реконструкции изношенных газопроводов);
• СП 42-101-2003 (регулирует общие вопросы проектирования и строительства систем газораспределения из стальных и полиэтиленовых труб);
• ГОСТ Р 50838-95 (определяет основные требования к трубам полиэтиленовым);
• СП 30.13330.2016 (устанавливает основные положения по устройству внутреннего водопровода и канализации в зданиях);
• СНиП 41-01-2003 (регулирует вопросы устройства внутренних систем отопления, вентиляции, кондиционирования);
• СП 129.13330.2019 (касается правил проектирования и монтажа наружных сетей канализации и водоснабжения);
• ГОСТ 32415-2013 (определяет требования к трубам напорным из термопластов для отопительных и водопроводных систем) и другие.

Как правильно измерить радиус изгиба при монтаже

Для контроля радиуса гибки пластиковых труб при монтаже рекомендуется использовать фиксаторы поворота, специальные фиксирующие желоба.

Величину допустимого радиуса следует отсчитывать от оси трубы. Контроль производится по двум размерам:

• радиус изгиба;
• длина изгиба.

Числовые данные следует сравнивать с показателями из таблиц с рекомендованными соотношениями геометрических параметров трубопроводов.

Производители труб рекомендуют использовать нижние предельные значения радиуса изгиба только в условиях технически мотивированных ситуаций.
