Что такое коллекторная система отопления

Варианты соединений канализации из чугуна и пластика

Существует несколько способов соединения чугунных и пластиковых канализационных труб, каждый из которых имеет свои особенности и области применения:

• Резиновые манжеты: резиновый уплотнитель вставляется в раструб чугунной трубы, затем вставляется пластиковая труба, обеспечивая плотное соединение. Этот метод прост, надежен в течение 10 лет и подходит для цельных раструбов.
• Пластиковые фитинги: литые или обжимные адаптеры с резиновыми уплотнительными кольцами соединяют трубы из разных материалов. Они требуют точной подгонки размеров, но подходят для поврежденных раструбов или безраструбных систем.
• Силиконовые герметики: используются для герметизации небольших зазоров (до 2–5 мм) между трубами. Этот метод прост в применении, требует сухих поверхностей и часто используется в качестве дополнительной меры.
• Зачеканка: традиционный метод, при котором пластиковая труба обматывается сантехническим льном, вставляется в раструб, а зазор заполняется цементным раствором с ПВА или эпоксидной смолой. Метод трудоёмкий, но обеспечивает долговечное соединение.
• Фланцевые соединения: применяются для труб большого диаметра (более 110 мм) с использованием резиновых прокладок и болтов. Подходят для крупных систем, например, в промышленных зданиях, но требуют специальных инструментов.
• EPDM-манжеты для SML: специальные уплотнители для безраструбных чугунных систем (SML), устойчивые к температурам до +100°C и старению. Используются в современных чугунных трубопроводах.

Выбор метода зависит от состояния труб, наличия раструба, диаметра трубопровода и условий эксплуатации. Например, резиновые манжеты универсальны для бытовых систем, а фланцевые соединения подходят для крупных канализационных сетей.

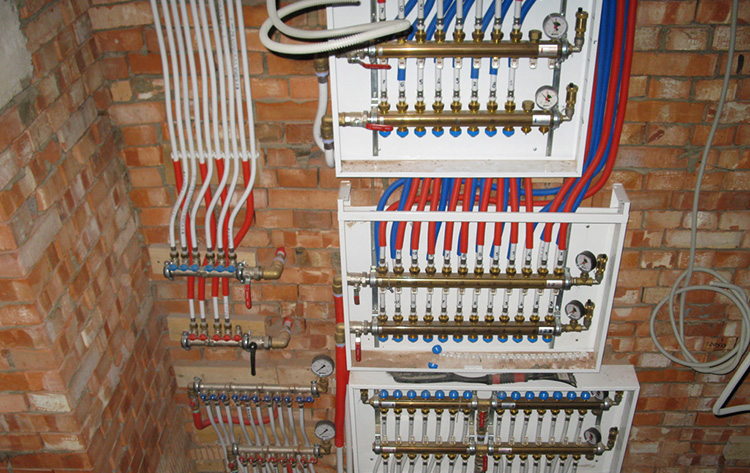

Принцип работы коллекторной системы

Коллекторная система работает по принципу параллельного подключения. Теплоноситель (вода или антифриз), нагретым котлом, поступает в коллектор подачи, откуда распределяется по индивидуальным контурам к каждому отопительному прибору. После передачи тепла прибору теплоноситель возвращается в коллектор обратки и направляется обратно в котел для повторного нагрева.

Коллекторный узел состоит из подающей и обратной гребенок:

• Подающая гребенка распределяет нагретый теплоноситель (вода, антифриз) по контурам.
• Обратная гребенка собирает остывшую жидкость для возврата в котел.

Каждый контур оснащен запорной арматурой и регуляторами расхода, что позволяет настраивать температуру и мощность для отдельных зон. Например, теплый пол может работать при 40°C, а радиаторы — при 70°C.

Автоматизированные системы могут включать сервоприводы и датчики, которые управляют подачей теплоносителя в зависимости от заданных параметров. Это обеспечивает равномерное распределение тепла и минимизирует потери энергии.

Схемы коллекторной системы отопления

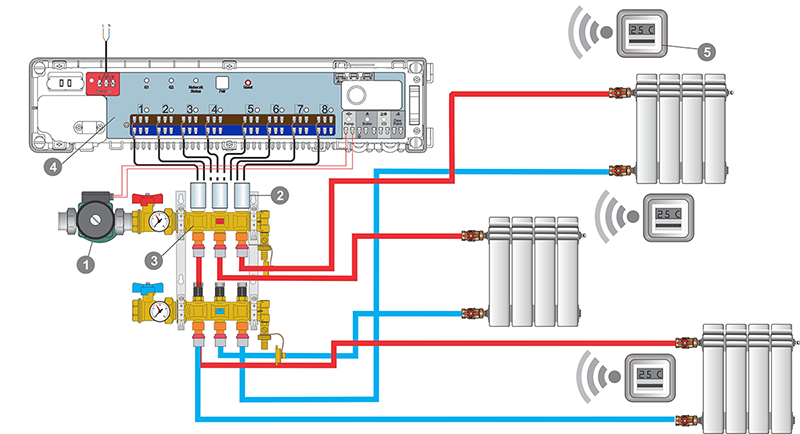

Существует несколько основных схем коллекторной системы:

1. Радиаторное отопление: Каждый радиатор подключается к коллектору отдельной парой труб (подача и обратка). Это обеспечивает независимую регулировку температуры в каждом помещении.
2. Теплый пол: Коллектор распределяет теплоноситель по контурам теплого пола, которые уложены в виде петель. Длина контура обычно не превышает 100–120 метров для равномерного прогрева.
3. Комбинированная система: Сочетает радиаторы и теплый пол, подключенные к одному коллектору. Для теплого пола часто устанавливают смесительный узел, чтобы снизить температуру теплоносителя до 30–45 °C, в отличие от 60–80 °C для радиаторов.
4. Многоэтажная схема: В многоэтажных зданиях коллекторы устанавливаются на каждом этаже, получая теплоноситель от центрального стояка.

Схемы могут быть однотрубными (редко) или двухтрубными (наиболее распространены). Двухтрубная схема предпочтительна, так как она обеспечивает стабильное давление и температуру в каждом контуре.

Элементы коллекторной системы

Коллекторная система включает следующие компоненты:

• Коллектор: Гребёнка с входами и выходами для подачи и обратки. Изготавливается из нержавеющей стали, латуни или полипропилена.
• Трубы: Металлопластиковые, сшитый полиэтилен (PEX) или медные трубы диаметром 16–20 мм для радиаторов и 14–20 мм для теплого пола.
• Регулирующие вентили: Устанавливаются на каждом выходе коллектора для контроля потока теплоносителя.
• Сервоприводы и термостаты: Автоматизируют регулировку температуры в зависимости от настроек.
• Насосно-смесительный узел: Обеспечивает циркуляцию теплоносителя и снижение температуры для теплого пола.
• Котел: Источник нагрева теплоносителя (газовый, электрический, твердотопливный).
• Расширительный бак и предохранительный клапан: Компенсируют тепловое расширение и предотвращают превышение давления.
• Фитинги и арматура: Соединяют элементы системы, обеспечивая герметичность.

Распределительный шкаф: Защищает коллектор и арматуру, упрощает доступ для обслуживания.

Преимущества коллекторной системы отопления

• Индивидуальная регулировка: Возможность задавать температуру в каждом помещении отдельно.
• Энергоэффективность: Точное распределение теплоносителя снижает потери тепла до 10–15%.
• Надежность: Независимость контуров — выход из строя одного не влияет на другие.
• Равномерный прогрев: Отсутствие холодных зон благодаря параллельному подключению.
• Гибкость: Подходит для зданий любой площади и конфигурации.
• Простота модернизации: Легко добавить новые контуры или изменить схему.

Эстетика: Трубы скрыты в стенах или полу, что улучшает внешний вид помещений.

Недостатки коллекторной системы отопления

• Высокая стоимость: Первоначальные затраты на оборудование и монтаж на 20–30% выше, чем у последовательной системы.
• Сложность монтажа: Требует точных расчетов и профессиональной установки.
• Большой расход труб: Каждый прибор подключается отдельной парой труб, что увеличивает метраж.
• Необходимость обслуживания: Регулирующие элементы и автоматика требуют периодической проверки.

Зависимость от электричества: Автоматизированные системы нуждаются в питании для насосов и сервоприводов.

Ошибки при соединении чугуна и пластика

При монтаже коллекторной системы иногда используют чугунные радиаторы в сочетании с пластиковыми трубами. Это может привести к проблемам:

• Гальваническая коррозия: Контакт чугуна (железо) и меди (в металлопластиковых трубах) в присутствии воды вызывает электрохимическую коррозию, разрушающую металл.
  Решение: использовать диэлектрические прокладки или латунные фитинги.
• Разница в тепловом расширении: Чугун расширяется меньше, чем пластик, что может привести к разгерметизации соединений.
  Решение: применять компенсаторы или гибкие вставки.
• Неправильный выбор фитингов: Использование некачественных или неподходящих фитингов приводит к протечкам.
  Решение: применять сертифицированные фитинги с учетом рабочего давления и температуры.
Недостаточная фиксация: Пластиковые трубы требуют надежного крепления, иначе вибрации от чугунных радиаторов вызывают ослабление соединений.

Особенности монтажа коллекторной системы отопления

Монтаж коллекторной системы требует соблюдения ряда правил:

1. Проектирование: Необходимо рассчитать тепловые потери здания, выбрать диаметр труб, мощность котла и количество контуров. Гидравлический расчет определяет давление и расход теплоносителя.
2. Выбор места для коллектора: Коллектор устанавливают в шкафу или нише, обеспечивая доступ для обслуживания. Оптимальное расположение — центр здания для минимизации длины труб.
3. Укладка труб: Трубы прокладывают в стяжке (для теплого пола) или в штробах (для радиаторов). Радиус изгиба должен быть не менее 5–6 диаметров трубы.
4. Гидравлическая балансировка: После монтажа регулируют вентили на коллекторе, чтобы обеспечить равномерный поток теплоносителя в каждом контуре.
5. Опрессовка: Систему проверяют на герметичность, подавая давление в 1,5 раза выше рабочего (обычно 6–8 бар).
6. Изоляция: Трубы в неотапливаемых зонах утепляют, чтобы снизить теплопотери.
7. Автоматика: Устанавливают термостаты и сервоприводы, подключают их к блоку управления.
8. Промывка и заполнение: Перед запуском систему промывают, удаляя воздух, и заполняют теплоносителем с антикоррозионными добавками.

Важно: Монтаж должен выполняться квалифицированными специалистами, так как ошибки в расчётах или установке могут привести к неравномерному прогреву или аварийным ситуациям.

Заключение

Коллекторная система — идеальный выбор для домов площадью от 100 м², где важна точная настройка климата. Однако её монтаж требует опыта: ошибки в расчетах контуров приведут к дисбалансу. Всегда закладывайте запас мощности насоса и используйте качественные материалы — ремонт скрытой разводки обойдется дороже.
