Канализация в театрах

Нормативные требования к организации канализации театра

Расчет диаметров и конфигурации трубопроводов для культурно-зрелищных комплексов выполняется на основании строгих гидродинамических параметров. Инженеру необходимо учесть предельную неравномерность заполнения лотка трубы, вызванную спецификой работы объекта. Базовые расчетные показатели, привязанные к числу зрительских мест и санитарных приборов, содержатся в нескольких профильных нормативных актах:

• СП 30.13330.2020 — устанавливает правила вычисления секундного и часового расхода воды, а также определяет пропускную способность стояков и горизонтальных отводящих линий.
• СП 118.13330.2022 — регламентирует проектирование общественных зданий, задает требуемое количество санитарно-технических приборов для зрителей.
• СП 73.13330.2016 — определяет технологию ведения монтажных работ, правила стыковки раструбных соединений и методы проведения испытаний безнапорных систем на герметичность.
• ГОСТ 21.601-2011 — фиксирует государственные стандарты условных обозначений при оформлении графической части, планов и аксонометрических схем.

Специфика планировки театров накладывает на компоновку безнапорных сетей ряд серьезных ограничений:

• Изоляция зрительских зон от ревизий. Установка прочисток и люков для обслуживания безнапорных сетей категорически запрещена непосредственно в границах зрительных залов, амфитеатров, репетиционных залов, фойе.
• Особые условия для буфетных линий. Отводящие трубопроводы технологических раковин театральных кафе переводятся на изолированные выпуски с обязательным прохождением через локальные жироуловители.
• Защита сценического комплекса от протечек. Прокладка любых транзитных канализационных магистралей под потолком или внутри строительных конструкций деревянного настила сцена, пошивочных цехов, складов декораций не допускается.
• Вентиляция вертикальных стояков. Каждая безнапорная ветка, собирающая стоки от массовых зрительских санузлов, обязана завершаться выводом полноценной фановой трубы на кровлю здания.

Сборка внутренних инженерных сетей культурно-зрелищных объектов допускается исключительно с использованием сертифицированных трубных компонентов, эластичных уплотнителей и специализированных смазочных составов. Для реализации проектов с соблюдением повышенных нормативов по звукоизоляции подходят шумопоглощающие трубы Redi Phonoline из непластифицированного поливинилхлорида.

Помещения театра, подключаемые к канализации

Внутреннюю систему водоотведения подводят к следующим технологическим участкам театра:

• Санузлы для зрителей. Проектируются с расчетом на экстремальный секундный расход. Для оперативного сбора стоков в периоды антрактов здесь закладывают увеличенные диаметры отводящих трубопроводов.
• Гримерные, комнаты артистов. Оснащаются индивидуальными раковинами и душевыми кабинами. Подключение сантехники требует установки сифонов с увеличенной глубиной гидрозатвора для блокировки газов при простоях помещений во время гастролей.
• Пошивочные, бутафорские цеха. Нуждаются в приеме технологических сбросов со специфическими загрязнениями. Отводящие линии этих мастерских оснащаются грязеуловителями для осаждения текстильных волокон и остатков клеевых составов.
• Точки общественного питания в фойе. Моечные раковины буфетов подключают к сети с разрывом струи, а сточные воды пропускают через жироуловители для защиты трубопроводов от зарастания.
• Приямки трюма и подвальных этажей. Служат для сбора случайных и дренажных вод из заглубленных пространств сцены. Накопившиеся объемы жидкости перекачиваются в колодцы наружной сети при помощи погружных насосных установок.

Правильная компоновка этих зон снижает общую материалоемкость безнапорной сети. Все отводящие трубопроводы прокладывают с проектным уклоном в направлении сборных коллекторов, уходящих за пределы фундамента здания.

Этапы проектирования канализации театра

Главной задачей проектной группы становится компенсация гидравлических нагрузок от одновременного сброса стоков из сотен приборов. Разработка проекта ведется по технологическим картам расстановки сантехники в уборных, зрительских зонах, производственных цехах.

Подготовка комплекта документов разделена на следующие последовательные шаги:

1. Сбор исходных данных. Проектировщик изучает архитектурную планировку здания, планы ярусов, зрительных залов и получает ТУ на подключение выпусков к колодцам городской сети.
2. Вычисление нагрузок. Специалист выполняет гидравлический расчет для определения максимального секундного расхода воды с учетом вместимости залов.
3. Трассировка магистралей. На планах этажей размечаются трассы прокладки труб, места прохода через перекрытия и технологические шахты вне сценических и зрительских пространств.
4. Подбор диаметров и уклонов. На основании полученных скоростей движения стоков назначаются параметры самотечных горизонтальных линий и вентилируемых стояков.
5. Финальное согласование. Готовая проектная документация стадии «П» направляется на государственную экспертизу для получения разрешения на строительство, после чего детально прорабатываются рабочие чертежи для монтажников.

Проведенные вычисления становятся базой для текстового обоснования климатической безопасности объекта. В этой части инженеры фиксируют специфические параметры защиты здания от посторонних звуков и газов. В состав пояснительной записки включают:

• Расчетные листы секундных расходов сточных вод из зон массового нахождения людей.
• Обоснование выбора толстостенных труб из НПВХ для снижения вибрационного шума.
• Методы организации вентиляции сети через фановые выводы для исключения срыва гидрозатворов.
• Параметры размещения разделительных жироуловителей на линиях моек буфетов и грязеуловителей в театральных мастерских.

Графический блок материалов передается монтажным бригадам для непосредственного ведения работ на строительной площадке. Чертежи должны содержать исчерпывающую информацию о геометрии и пространственном расположении каждого элемента безнапорной сети:

• Поэтажные планы прокладки отводящих трубопроводов с точной привязкой к осям здания.
• Аксонометрические схемы внутренних систем с указанием отметок высот и проектных уклонов.
• Чертежи скрытого монтажа вертикальных линий внутри глухих строительных коробов и шахт.
• Детальная спецификация комплектующих с указанием точного количества труб, отводов, тройников, патрубков.

Готовая рабочая документация становится юридическим основанием для освидетельствования скрытых работ при сдаче объекта в эксплуатацию.

Устройство и базовые компоненты канализации театра

Многоуровневое расположение помещений в театре обязывает комбинировать горизонтальные линии балконов и бельэтажей с главными вертикальными магистралями. В состав канализационной системы театральной инфраструктуры входят:

• вентилируемые стояки;
• фановые выводы на кровлю;
• сифоны с увеличенными гидрозатворами;
• воздушные разрывы сливных линий;
• оборудование для очистки сточных вод;
• дренажные насосные установки;
• внутренние водостоки плоской кровли;
• горизонтальные выпуски здания.

В канализационном комплексе театра практически всегда присутствует напорное насосное оборудование. Оно требуется для удаления случайных или дренажных вод из заглубленных технологических помещений сцены, расположенных ниже уровня заложения уличного городского коллектора.

Безнапорная сеть может оснащаться и дополнительной аппаратурой автоматического контроля протечек или сепараторами. Однако обычно такие технологические узлы необходимы при создании масштабных объектов в центрах с собственными прачечными, концертными площадками, гостиничными блоками для артистов.

Специфика монтажа канализационных сетей театров

Разводка безнапорных линий в театральных комплексах сопряжена с необходимостью компенсации вибраций от падающей воды на разных высотных отметках здания. Монтажные бригады заходят на объект только после возведения межэтажных перекрытий ярусов и набора прочности бетонными основаниями в подвалах.

Обустройство трубопроводных линий на сценических объектах требует соблюдения базовых правил пространственного расположения трасс:

• Скрытый монтаж вертикальных стояков. В границах зрительных и репетиционных залов трубы монтируются исключительно внутри глухих пристенных шахт.
• Вынос точек обслуживания. Смотровые ревизии и прочистки выносятся за пределы нахождения публики — на технические этажи или в подсобные помещения.
• Изоляция поверхности сцены. Любые транзитные магистрали убираются из подпотолочного пространства, чтобы исключить залив механизмов коробки сцены при авариях.

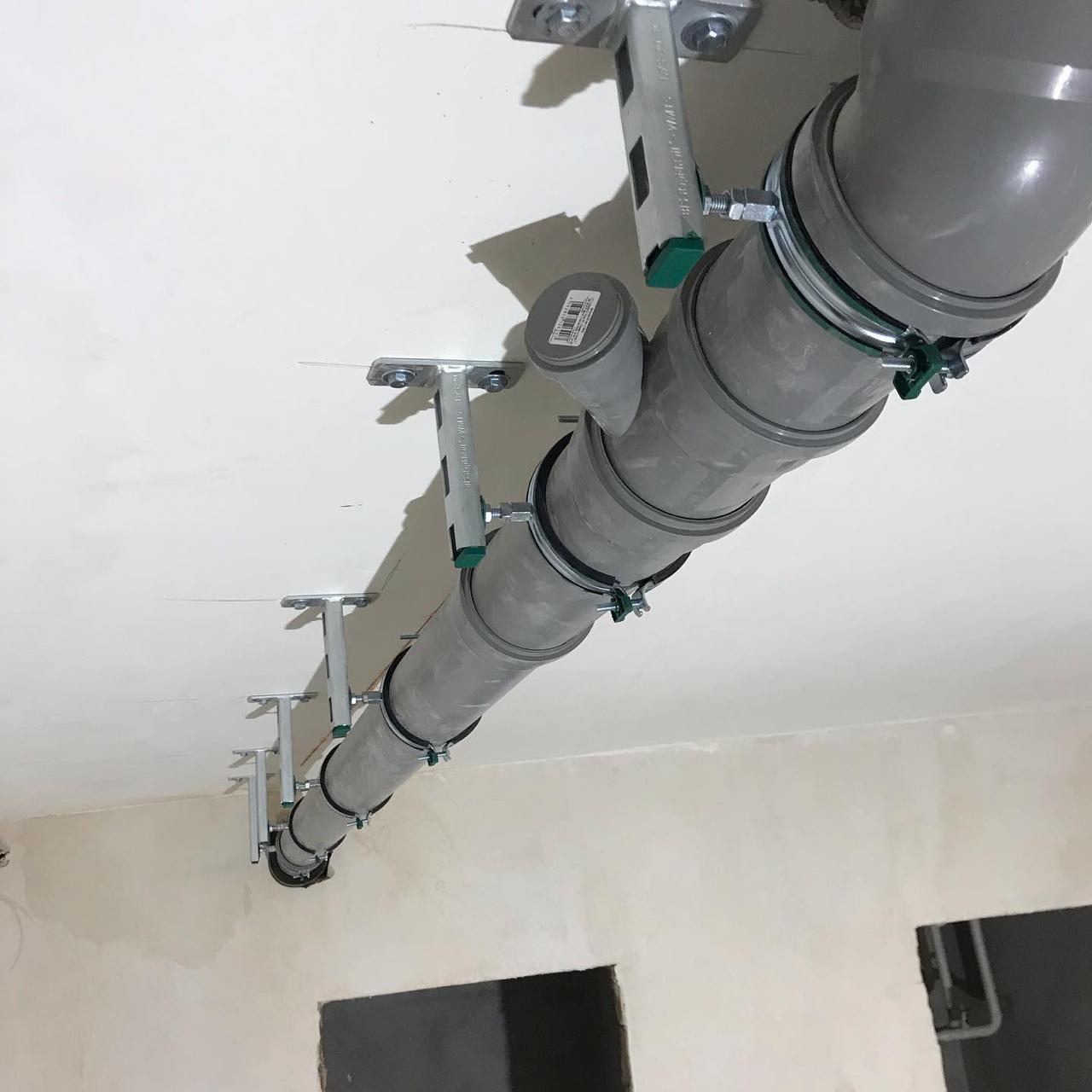

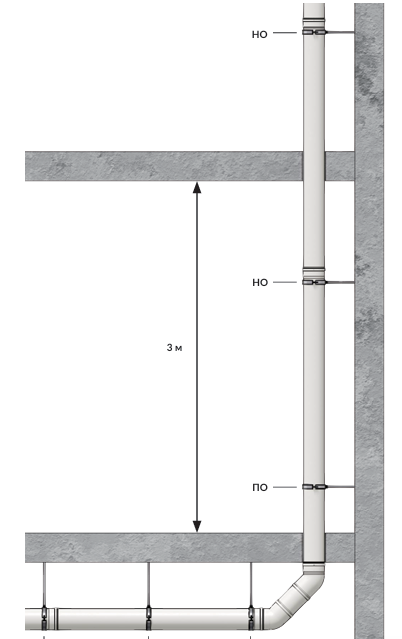

Сборка толстостенных раструбных систем из НПВХ выполняется вручную или с применением натяжных приспособлений. Технология крепления магистралей к строительным конструкциям включает несколько обязательных операций:

1. Разметка проектных уклонов. Горизонтальные плети выставляются по лазерному нивелиру для предотвращения образования зон застоя жидкости.
2. Установка виброизоляционных хомутов. На стены монтируют крепежные элементы со специальными мягкими резиновыми прокладками, гасящими шум.
3. Формирование зазоров в раструбах. При вставке гладкого конца трубы в муфту оставляется зазор в 10 мм для компенсации линейного расширения пластика от горячей воды.
4. Интеграция разрывов струи. Технологические раковины театральных буфетов стыкуются с отводящей линией через воздушный зазор не менее 20 мм до приемной воронки.

На финишном этапе монтажа, до зашивки глухих строительных коробов, вся собранная самотечная ветка проходит испытание методом пролива водой под максимальной нагрузкой. После проверки герметичности стыков фасонных частей оформляется акт освидетельствования скрытых работ, и система передается под чистовую отделку помещений.

Решения для устранения акустических эффектов в канализации театра

Сколько стоит обустройство канализации театра?

Массивные металлические трубы подходят для напорных линий трюма сцены, но для самотечных веток они экономически невыгодны. Гораздо дешевле обходятся полимерные комплектующие. Цена самых недорогих пластиковых изделий находится в пределах 500 руб. за метр, только вот они не подходят для театров из-за отсутствия звукоизоляции.

Для защиты зрительных зон от шума целесообразно использовать высококачественные материалы стоимостью от 1500 рублей за погонный метр. Даже со встроенным шумопоглощением трехметровые трубы из НПВХ стоят в районе 2000–13000 руб. в зависимости от диаметра.

При составлении сметы необходимо также закладывать повышенный бюджет на фасонные детали. Из-за разветвленной разводки по ярусам амфитеатра и бельэтажа затраты на соединительные узлы, переходы и отводы обычно перекрывают расходы на закупку прямых участков трубопровода в 2–3 раза.
