ГОСТ Р 70834-2023: Системы водяного отопления, встроенные в пол. Технические условия
Отправить запрос
Долгое время отечественный рынок напольного отопления опирался на зарубежные методики проектирования, из-за чего скрытые отопительные контуры проектировались без единых критериев физико-механической надежности и долговечности. Выход национального стандарта ГОСТ Р 70834—2023 исправил ситуацию и адаптировал международный опыт под российские реалии.
Разработчики документа детально классифицировали виды систем водяного отопления, прописали технологию деления цементно-песочных и бетонных стяжек деформационными швами и зафиксировали пределы температурного нагрева излучающих поверхностей для разных категорий зданий. Внедрение этого регламента меняет подход к объектам: теперь тепловая стабильность конструкции пола, параметры поконтурной балансировки расхода теплоносителя в распределителях и прочность полимерных или медных материалов увязаны в стройную систему, рассчитанную на десятилетия непрерывной работы.
Содержание

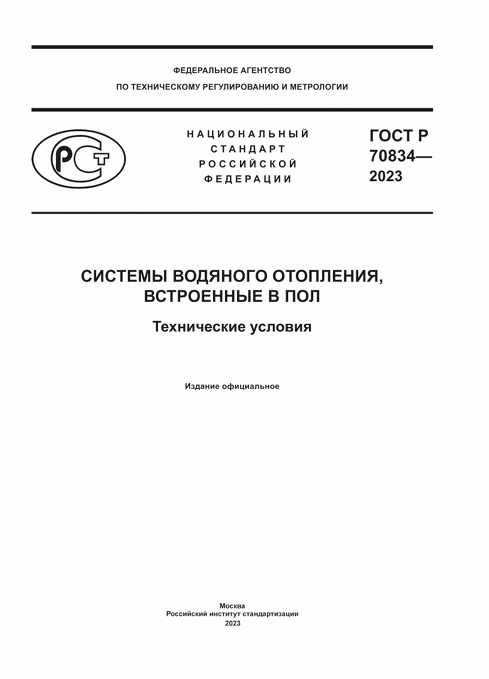

ГОСТ Р 70834-2023
Для кого написан ГОСТ и какова область его применения?
Действие ГОСТ Р 70834—2023 охватывает отопительные контуры водяного нагрева, которые интегрируются непосредственно в строительные конструкции перекрытий объектов капитального строительства. Документ регламентирует требования к элементам напольных отопительных панелей, теплоизоляционным слоям и финишным покрытиям при проектировании, монтаже и последующей эксплуатации. Действие нормативов охватывает как жилые, так и общественные здания, где задействован низкотемпературный поверхностный обогрев.Целевая аудитория документа:
- Инженеры-проектировщики. ГОСТ Р 70834—2023 дает им классификацию видов систем (от А1 до J), устанавливает правила обязательного теплового расчета с учетом типа конструкции. В зону ответственности проектировщика также вносится подбор термического сопротивления изоляционного пирога (от 0,75 до 2,00 м²·°С/Вт) в зависимости от расчетной температуры среды под перекрытием.
- Специалисты монтажных организаций. Помимо данных о минимальном слое цементно-песочной или бетонной стяжки, регламентируются также предельные отклонения шага укладки контуров в пределах ±10 мм в местах крепления труб (за исключением зон изгибов и прогибов). Особое внимание монтажников обращается текстом ГОСТ на укладку отстенной изоляции по периметру помещений для компенсации теплового расширения.
- Технадзор и приемочные комиссии. В ГОСТ Р 70834—2023 содержится перечень обязательной исполнительной документации для проведения официальной сдачи-приемки скрытых работ на объекте.
Границы действия регламента обозначены в зависимости от функционального назначения помещений и включают в себя три температурных порога усредненных температурных показателей отдающих тепло плоскостей пола:
- Детские учреждения. Здесь средняя температура поверхности пола зафиксирована на отметке не более 23 °С. Одновременно с этим пиковый локальный нагрев пола непосредственно над проложенной трубой в жилье, детских садах и крытых бассейнах лимитирован значением 35 °С.
- Многоквартирные или частные дома, а также рабочие пространства с непрерывным нахождением персонала. Граница долговременного нагрева излучающей поверхности составляет 29 °С.
- Зоны краткосрочного посещения и пешеходные периметры вокруг чаш плавательных бассейнов. Инженерные параметры допускают прогрев верхнего слоя пола до 31 °С.
ГОСТ Р 70834—2023 также вводит ограничения на финишные материалы излучающей поверхности (ламинат, линолеум, текстиль), обязывая использовать только продукцию со специальной маркировкой, разрешающей эксплуатацию при повышенных температурах.
Основные правила, требования, положения стандарта
Документ требует обязательного проведения предварительного теплового расчета и исключает любые интуитивные решения при подборе оборудования или толщины заливки. На первый план согласно ГОСТ Р 70834—2023 выходят герметичность, физические свойства полимеров, правила компенсации температурных нагрузок, а также некоторые другие параметры:- Герметичность и опрессовка. Проверку контуров проводят до укладки финишного раствора. Система должна держать пробное давление, превосходящее максимальное рабочее минимум в полтора раза, но нижняя планка установлена на отметке 0,6 МПа. При проверке воздухом манометрическое давление держат в границах 0,2–0,3 МПа, фиксируя падение напора не ранее чем через полчаса после старта. Заливка раствора поверх петель выполняется, когда трубы находятся под давлением не ниже 0,3 МПа.
- Диффузионная защита металлоемких узлов. Если полимерные магистрали монтируют в связке с металлическими деталями или оборудованием, чувствительным к окислению, это обязывает использовать трубную продукцию с антидиффузионным покрытием. Проницаемость кислорода через стенку трубы строго ограничена величиной 0,1 г/(м³·сут). Это защищает элементы котельной от завоздушивания и коррозии.
- Стыковка петель под стяжкой. Внутри слоя тепловой диффузии разрешено использовать исключительно неразъемные соединения. Для сшитого полиэтилена это неподвижные гильзы или радиальная запрессовка, для полипропилена — термическая сварка, для меди — пайка. Вскрывать излучающую поверхность допускается только при ремонте, причем локализацию аварийного участка начинают строго с проектного плана скрытых работ.
- Геометрия и компенсация расширений. Отрезки петель монтируют на удалении от вертикальных элементов здания минимум на 50 мм, а от дымовых каналов или лифтовых шахт — не ближе 200 мм. Бетонную поверхность делят деформационными швами на карты площадью до 40 м², чтобы температурные деформации при нагреве не разрушили финишное покрытие.
- Работа с антифризами. На объектах, где есть риск падения температуры воздуха ниже нуля, разрешено заливать незамерзающие жидкости. При этом химический состав раствора не должен разрушать латунь, полиэтилен, эластомеры и полифенилсульфон.
- Режим работы гидросистемы. Нагрев циркулирующей жидкой среды на входе во внутрипольные контуры ограничен верхним технологическим порогом в 50 °С.
Логика документа проста: защитить трубы от внешних деформаций, а котельное оборудование — от избытка кислорода. Только при выполнении этих условий скрытые узлы отработают заложенный жизненный цикл.
Связанные документы и базовые нормативы эксплуатации
Текст ГОСТ Р 70834—2023 содержит прямые ссылки на ключевые стандарты отрасли и фиксирует приоритет проверенных технических решений. Использование этих связанных документов позволяет избежать противоречий в проектной документации и гарантирует надежность инженерной системы:- СП 60.13330.2020 — базовые температурные лимиты излучающих поверхностей и алгоритмы подбора мощности отопительных панелей.
- ГОСТ 30494 — расчетные параметры внутренней среды, срок службы и микроклимата в жилых или общественных зонах.
- ГОСТ 32415 — физико-механические параметры полимерных напорных контуров и соединительных деталей из термопластов.
- ГОСТ Р 53630 — критерии надежности классов эксплуатации 4 и 5 для многослойных трубных конструкций.
- СП 41-109 — технология работы со сшитым полиэтиленом при укладке и ремонте отопительных контуров.
- СП 41-102 — правила построения, защиты и транспортировки контуров из металлополимеров.
- СП 347.1325800.2017 — правила проведения скрытых работ, алгоритмы испытаний, порядок оформления актов сдачи-приемки.
- ГОСТ 15150—69 — климатическое исполнение компонентов системы и условия их складского хранения.
Практическая ценность этого перечня заключается в формировании единого правового поля для проектировщика и монтажника. Смежные стандарты дают возможность обосновывать технические решения на этапе экспертизы проектной документации.
Структура оригинального текста ГОСТ Р 72018-2025: перечень глав, схем, приложений
Содержание стандарта раскрывается в 11 разделах:
- Область применения — границы юрисдикции нормативного акта.
- Нормативные ссылки — перечень созависимых госстандартов и строительных правил.
- Термины и определения — понятийный аппарат отрасли, однозначные формулировки для таких элементов, как трубная петля, коллекторный узел балансировки и аккумулирующая тепло стяжка.
- Конструктивные модификации напольных водяных панелей обогрева — классификация монтажных панелей с подробными схемами заложения коммуникаций.
- Технические требования — параметры прочности, герметичности, срока службы материалов, предельного уровня кислородопроницаемости стенок труб.
- Требования безопасности — средние и пиковые температурные пороги нагрева полов для защиты здоровья людей и сохранения структуры отделочных материалов.
- Методы испытаний — пошагово описанная технология гидравлической и манометрической опрессовки контуров жидкостью или воздухом до момента заливки раствора.
- Правила приемки — список обязательной исполнительной документации, актов скрытых работ и чертежей.
- Указания по монтажу и эксплуатации — правила раскладки петель, технология нарезки деформационных швов, толщина стяжек, требования к использованию антифризов.
- Транспортирование и хранение — логистические допуски, правила защиты полимеров от солнечных лучей, температурные режимы складских помещений.
- Гарантии изготовителя — минимальные сроки безремонтной службы системы (от 15 лет) и нижняя планка гарантийных обязательств на узлы в зависимости от материала труб.
Вся текстовая часть документа подкреплена графическим и табличным материалом. В общей сложности текст стандарта содержит 13 детализированных рисунков и 2 расчетно-аналитические таблицы.
Рисунки необходимы для:
- визуализации конструктивных слоев напольных отопительных панелей;
- наглядной демонстрации взаимного расположения труб, крепежных элементов, изоляции и излучающей поверхности для каждого существующего типа раскладки.
Две встроенные таблицы несут сугубо расчетную функцию:
- Первая классифицирует базовые виды систем.
- Вторая фиксирует минимально допустимые значения термического сопротивления теплоизоляционных слоев в зависимости от температурного режима смежных помещений и уровня грунтовых вод.
Завершает документ раздел «Библиография», который включает в себя ссылки на международные стандарты серии ЕН 1264, послужившие методической основой при разработке отечественного регламента.
Полный текст государственного стандарта ГОСТ Р 70834—2023 со всеми расчетными схемами и таблицами доступен для скачивания по ссылке ниже.
