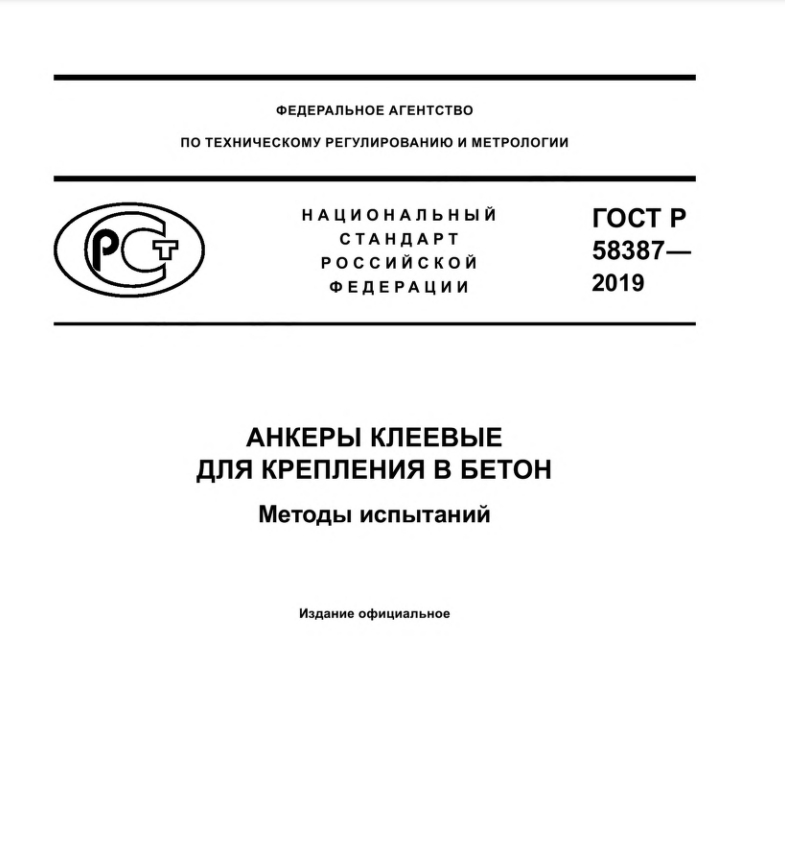

ГОСТ 58387-2019: Анкеры клеевые для крепления в бетон. Методы испытаний

Область использования

Методология согласно ГОСТ 58387 применяется исключительно к анкерам клеевым.

Норматив не регулирует регламенты оценки показателей анкерных креплений распорно-клеевых, из пластика, механических. Также иных методов требует проверка анкеров клеевых, состав компонентов которых дозируют в ручном режиме непосредственно на стройплощадке.

Данный стандарт не устанавливает норм относительно оценивания параметров несущей способности креплений с использованием анкеров.

Ссылки на другие нормативные документы

ГОСТ 58387 тесно связан с многими строительными нормами и правилами.

Техусловия и качественные характеристики цементов (портландцемента, шлакопортландцемента), бетонов мелкозернистых и тяжелых указаны в ГОСТах 31108, 10178, 26633.

Регулирование общих ТУ, размеров, конструктивных особенностей пружин тарельчатых и сжатия осуществляют ГОСТы 3057, 18793. Анкерные крепления классифицируются по ГОСТ Р 57787. Методы определения параметров механических анкерных соединений в бетоне устанавливает ГОСТ Р 56731.

Бетоны, используемые в качестве оснований для креплений анкерного типа в строительстве, испытывают на прочность по нормативам:

• ГОСТ 10180 (по исследованию контрольных образцов);
• ГОСТ 17624 (по проверке на прочность ультразвуком);
• ГОСТ 22690 (по неразрушающему контролю);
• ГОСТ 28570 (на основании взятых из конструкций образцов).

Особые требования предъявляются к монтажному инструменту, используемому при затягивании соединений с резьбой: техусловия общего характера приводятся в ГОСТ 33530.

Порядок приемки, правила перевозки, условия хранения, принципы маркировки изделий из бетона/железобетона, предназначенных для выполнения строительных работ, регулируются ГОСТ 13015.

В процессе проведения испытаний обязательными к исполнению являются нормативные документы по безопасности труда. Относительно требований общего характера к пожарной безопасности следует применять ГОСТ 12.1.004, а в части норм безопасности, предъявляемых к используемому в ходе проведения испытаний производственному оборудованию – ГОСТ 12.2.003.

Основные положения

Образцы анкеров для проведения оценки механических параметров в ходе проверки отбирают случайным образом из одной партии. Отбор образцов актируется.

Предварительно производится идентификация изделий:

• определение соответствия отобранных образцов техдокументации производителя в ходе визуального осмотра;
• проверка маркировки, нанесенной на анкер, на соответствие техдокументации;
• проверка с помощью измерительных средств размеров анкеров по габаритам на соответствие техдокументации.

Бетон на портландцементе под основание должен соответствовать категории «тяжелый» по ГОСТ 26633. В течение 20 суток до начала испытаний необходимо дать ему затвердеть с выдержкой в тех же условиях, в которых будет твердеть основание на объекте.

Толщину основания (плиты) для испытания подбирают согласно требованиям с ГОСТов 10178 и 31108. Она имеет зависимость от конструктивных характеристик анкера, поэтому минимальное значение образца по толщине определяется расчетным путем по формуле.

Установку анкера с применением конкретных видов оборудования с учетом соблюдения расстояний межосевого и от краев основания, требований безопасности во время проведения испытательных мероприятий осуществляют в порядке, указанном в техдокументации производителя.

Основными задачами оборудования при оценке механических свойств образцов является обеспечение:

• постепенной нагрузки;
• неизменной скорости изменения усилия;
• одновременного фиксирования смещения анкерного элемента и параметров прилагаемого усилия.

Приложение В к ГОСТ 58387 приводит справочную схему испытаний.

Измерения в процессе оценки результатов должны выполняться исключительно аттестованными измерительными средствами с предельной погрешностью:

• по перемещению анкера – до 0,01 мм;
• по нагрузке – до 2 % несущей способности испытываемого анкера.

В ходе испытаний определяют и заносят в протокол значения следующих механических свойств:

• Предельное сопротивление разрыву. Учитывается момент разрушения не только самого стального анкера, но и выкалывание основания с появлением конуса бетона, усилие, необходимое для нарушения целостности клеевой массы в точке контакта с бетонным основанием либо стальным элементом.
• Сопротивление сдвига. Учитывается предельное усилие, необходимое для разрушения стального анкера.
• Многоцикловая растяжка на вырыв под воздействием пульсирующей нагрузки.
• Величина раскрытия трещин по ширине (под постоянной нагрузкой).
• Проверка долговечности сцепления и другие.

Испытания должны учитывать условия эксплуатации анкеров клеевых в бетонных основаниях, в том числе:

• с трещиной в основании;
• при чрезмерном моменте затяжки анкерного крепления;
• под воздействием нагрузки в течение длительного времени;
• под действием плюсовых и минусовых температурных режимов, попеременной заморозки и оттаивания;
• в агрессивной среде эксплуатации.
