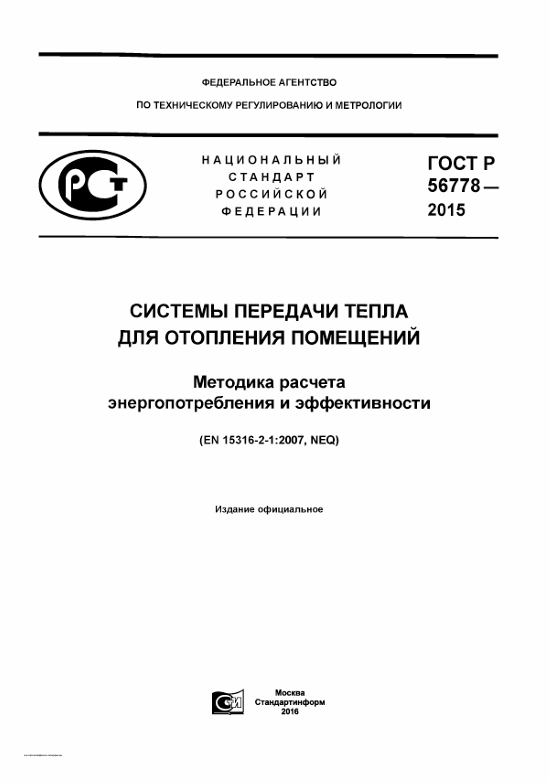

ГОСТ Р 56778-2015: Системы передачи тепла для отопления помещений. Методика расчета энергопотребления и эффективности
Отправить запрос
Фактическая энергоэффективность здания часто расходится с проектными расчетами из-за неучтенных внутренних процессов распределения тепловой энергии. Национальный стандарт ГОСТ Р 56778—2015 предлагает методику для аудита этих скрытых утечек, оценивая КПД систем теплоотдачи в зависимости от точности термостатов и высоты потолков. Регламент ликвидирует слепые зоны в проектировании, наделяя расчетную группу алгоритмами для раздельного вычисления нагрузок по каждому климатическому направлению. Практическое применение этих математических моделей выстраивает экономику эксплуатации объекта на основе физики вертикального расслоения воздуха и теплопотерь кондиционируемых пространств, что позволяет минимизировать текущие расходы за счет обоснованного выбора элементов автоматизации.
Назначение и область практического применения документа
В основу разработки единого метода вычислений положена регламентированная ГОСТ Р 56778—2015 структура расчета энергопотребления отопительных систем, увязанная с точными входными и выходными параметрами кондиционируемых пространств. Документ выполняет функцию нормативного координатора: он не накладывает ограничений на физические свойства труб, приборов или материалов, а регламентирует исключительно математический аппарат оценки энергетических потерь. Использование этой методики необходимо для проведения экспертизы проектируемых и комплексного аудита уже эксплуатируемых объектов:
- Вычисление вертикальных температурных перекосов. Метод оценивает теплопотери, вызванные естественным расслоением воздуха по высоте помещения.
- Аудит встроенного панельного отопления. Алгоритмы учитывают дополнительный уход тепла во внешнюю среду через ограждающие конструкции, если встроенные отопительные панели смонтированы непосредственно в полу, стенах или потолке.
- Оценка точности средств автоматического регулирования. ГОСТ Р 56778—2015 анализирует дрейф и колебания температуры вокруг заданного значения в зависимости от типа оборудования — от механических вентилей до ПИД-регуляторов и адаптивных систем.
- Раздельный учет тепловых и электрических нагрузок. Методика обязывает рассчитывать затраты тепла отдельно от потребления вспомогательной электроэнергии, расходуемой вентиляторами, насосами, приводами клапанов.
Главная ценность стандарта заключается в том, что он учитывает неидеальные условия работы климатических систем. Результаты расчетов по этой методике служат фундаментом для последующего проектирования подсистем распределения тепла и выбора генерирующих установок в котельной.
Базовые положения нормативного акта
Расчетный метод ГОСТ Р 56778—2015 базируется на вычислении реального количества тепла, подаваемого в кондиционируемую зону для поддержания температурного режима. Итоговый баланс складывается из чистой потребности здания в тепле и сопутствующих потерь, неизбежно возникающих в процессе теплопередачи. Для получения точных данных инженер обязан разложить общие потери системы на составляющие физические факторы и сопоставить их со временем работы оборудования. Исходя из внутренней логики глав 5 и 6 ГОСТ Р 56778—2015 математическая модель требует пошагового вычисления трех видов дополнительных теплопотерь и затрат вспомогательной электроэнергии:
- Вертикальный температурный градиент. Воздух в помещениях естественным образом расслаивается, из-за чего под потолком образуются зоны повышенной температуры. Метод рассчитывает этот перекос с учетом высоты перекрытий. При этом для объектов с высотой потолков от 4 до 20 метров (цеха, склады) вводятся отдельные понижающие коэффициенты эффективности, так как конвективные потоки там вызывают максимальный уход тепла в верхнюю зону.
- Локальные внешние теплопотери. Расположение отопительного оборудования у наружных стен или оконных проемов увеличивает отдачу энергии во внешнюю среду. Если в здании используются встроенные отопительные панели (напольные, настенные, потолочные), алгоритм учитывает дополнительный транзит тепла через ограждающие конструкции наружу, в грунт или к смежным неотапливаемым пространствам.
- Погрешности приборов автоматизации. Неидеальная работа комнатных термостатов приводит к постоянным колебаниям и дрейфу температуры вокруг заданного значения. Метод переводит эти физические отклонения в измеряемые коэффициенты полезного действия системы теплоотдачи.
- Затраты вспомогательной электроэнергии. Функционирование элементов автоматики, вентиляторов конвекторов, нагнетателей, дополнительных насосов в инжекционных контурах требует электрической мощности. ГОСТ Р 56778—2015 обязывает вычислять эти нагрузки отдельно с учетом той доли электричества, которая в процессе работы оборудования трансформируется в полезное тепло и возвращается в общую систему в качестве вторичного ресурса.
Расчетные периоды для проведения вычислений выбираются индивидуально: инженер может оперировать средними годовыми величинами либо разбивать год на отдельные отрезки (недели, месяцы) с последующим суммированием результатов. Благодаря этому можно получить объективную картину энергопотребления с учетом сезонных изменений климата.
Список наиболее важных связанных документов
Документ содержит прямые отсылки к профильным регламентам, координирующим смежные сферы проектирования систем отопления и вентиляции:
- ГОСТ 30494—2011 — регламентированные критерии внутренней среды общественных и жилых объектов, в том числе расчетные температурные показатели кондиционируемых пространств.
- ГОСТ Р 54860—2011 — базис и аналитическая структура алгоритмов вычисления энергетического дефицита и КПД тепловых сетей.
- ГОСТ Р 54862—2011 — способы определения воздействия автоматизации, режимов использования и управляющих контуров на энергетические характеристики объекта.
- ЕН ИСО 13790:2008 — фундаментальная основа для вычисления чистой потребности здания в энергии на отопление.
- ЕН 15316-2-3:2007 — структура сопутствующих вычислений для смежных распределительных систем теплоснабжения.
- ДИН ЕН 1264-4 — расчетные параметры и теплотехнические коэффициенты для встроенных напольных панелей.
- prEN 15500 — требования к точности работы электронного оборудования индивидуальных зон контроля.
Детальное описание разделов ГОСТ Р 56778—2015
Содержательное наполнение стандарта распределено по следующим обособленным блокам.
Нормативное ядро (основные разделы с 1 по 7)
- Техническая информация — границы применения расчетной методики, распространение ее действия на водяные системы обогрева кондиционируемых пространств.
- Перекрестные ссылки — перечень нормативных актов, без которых невозможно собрать исходные климатические данные для теплового баланса.
- Основные понятия символьные индексы — однозначные трактовки базовых физических терминов, единая система буквенных обозначений для уравнений.
- Интеграция со смежными стандартами — иерархия взаимодействия методики с общестроительными регламентами оценки общей энергетической эффективности зданий.
- Базовое ядро расчетного метода — пошагово раскрывает общую физику тепловых потерь, содержит базовое балансовое уравнение и вводит алгоритм деления года на расчетные периоды.
- Дифференциация факторов теплопотерь — детальное описание физики вертикального градиента, транзита тепла через внешние стены и влияния точности приборов автоматизации.
- Рекомендуемый математический инструментарий — разворачивает два альтернативных алгоритма вычислений: путем вычисления интегрального КПД теплоотдачи либо через расчетную фиксацию эквивалентного сдвига внутренней температуры воздуха в кондиционируемых пространствах
- Справочные таблицы эффективности (Приложение А) — готовые матричные данные для определения КПД как свободно установленных приборов, так и встроенных низкотемпературных излучающих систем вне зависимости от расстояния до перекрытий.
- Классификатор температурных колебаний (Приложение Б) — справочные параметры дрейфа внутренней температуры воздуха, вызванного расслоением и неидеальной работой термостатов.
- Инструментарий учета сопутствующего энергопотребления (Приложение В) — математические уравнения, необходимые для вычисления расхода электричества вентиляторными узлами, циркуляционным насосным оборудованием, электроприводами клапанов.
Завершается ГОСТ Р 56778—2015 разделом «Библиография», где зафиксированы ссылки на профильные международные нормативы, послужившие основой при создании этого регламента.
Ознакомиться с полным текстом государственного стандарта ГОСТ Р 56778—2015 и скачать его электронную версию вы можете по ссылке ниже.
