ГОСТ ISO 12176-1—2025: Оборудование для сварки полиэтиленовых систем нагретым инструментом встык

Область применения, назначение, для кого ГОСТ

Настоящий стандарт устанавливает основные характеристики и требования к эксплуатации оборудования для сварки нагретым инструментом встык полиэтиленовых трубопроводных систем с использованием электросварных нагревателей. Область распространения охватывает оборудование для механического соединения труб диаметром до 1600 мм при рабочих температурах окружающей среды от минус 10 до плюс 40 градусов.

Стандарт предназначен для производителей сварочного оборудования, монтажных организаций, выполняющих соединение полиэтиленовых систем, проектировщиков газо- и водопроводных сетей, специалистов по техническому надзору, а также аккредитованных испытательных лабораторий. Документ применим к оборудованию для сварки встык труб с минимальными диаметрами и номинальными толщинами стенок, большими чем предусмотрено в настоящем стандарте.

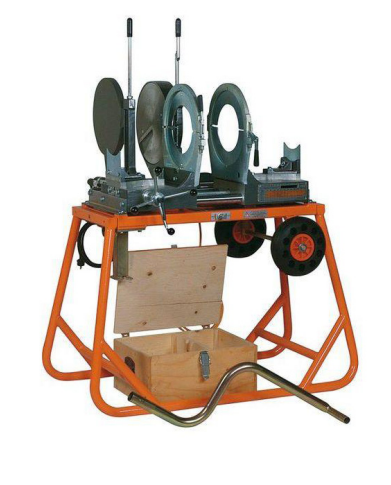

Автоматическое оборудование для сварки встык должно отвечать дополнительным требованиям, приведенным в Приложении А. Центратор оборудования для сварки встык должен обеспечивать жесткость и устойчивость конструкции при минимальном весе, быть надежным при работе в монтажных условиях, обеспечивать возможность выравнивания и относительного перемещения труб и фитингов, а также включать подставку для нагревателя и торцевателя.

Основные правила, требования, положения документа

Документ устанавливает комплексные требования к конструктивному исполнению сварочного оборудования. Оборудование для сварки встык по возможности не должно требовать технического обслуживания. Оборудование должно быть надежным при работе в монтажных условиях, обеспечивать возможность выравнивания и относительного перемещения труб или фитингов, а также включать в себя подставку для нагревателя и торцевателя.

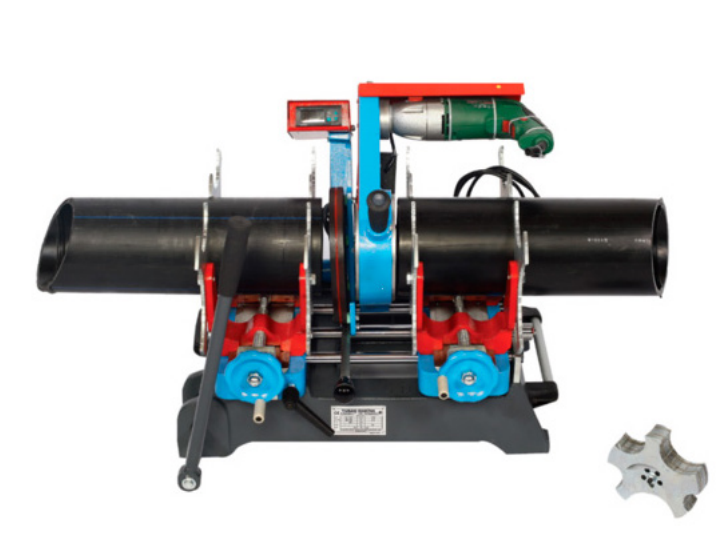

Рама и зажимы сварочного оборудования должны выдерживать необходимые усилия без деформации конструкции. Центратор оборудования должен иметь не менее двух зажимов, один из которых неподвижный, а другой подвижный для позиционирования на трубе в период сварочного цикла. Конструкция зажимов должна позволять быстро устанавливать и извлекать трубы. Зажимы должны захватывать трубы и фитинги и иметь конструкцию, не допускающую повреждения поверхностей труб или фитингов.

Зажимные губки должны быть сконструированы таким образом, чтобы не допускать их сближения на расстояние менее установленного. После замены частей оборудования для установки труб различного диаметра не должна требоваться настройка соосности. Зажимы или вкладыши для каждого размера трубы по возможности должны быть взаимозаменяемы для оборудования одного производителя. Максимальное количество сменных зажимных вкладышей должно равняться трем у оборудования для труб диаметром до 400 мм включительно и четырем у оборудования для труб диаметром более 400 мм.

Направляющие элементы должны быть защищены от коррозии. Конструкция оборудования должна позволять извлекать нагреватель в течение максимального времени, указанного в таблице 1, а концы труб после нагрева сводить, не повреждая нагретые поверхности. Оборудование для сварки встык должно обеспечивать на рабочем месте при температуре окружающей среды и при нормальных условиях удовлетворительное соединение труб и фитингов в пределах допусков на размерных соотношениях SDR и циклов сварки.

Система регулирования зажимов должна обеспечивать сопротивление трению, выдерживающее усилие для соединения при экстремальных температурах. Оборудование для сварки встык должно обеспечивать жесткость и прочность, которые должны оцениваться после определения зазора между концами труб, находящимися в контакте. При измерении в соответствии с пунктом 10.3.4 зазор, определяемый как разница размеров Sp1 и Sp2, должен соответствовать значениям таблицы 2.

Опора зажимов и несущая конструкция должны быть достаточно жесткими, чтобы сохранять осевое выравнивание с точностью до 0,2 мм по всей длине хода при испытании в соответствии с пунктом 10.1.2.1. Угловое смещение зажатых труб не должно превышать 0,5 мм при определении в соответствии с пунктом 10.1.2.2. У оборудования для труб диаметром 315 мм и менее при удалении опорных роликов труб дополнительное смещение при изгибе рамы и зажимов оборудования не должно приводить к отклонению, превышающему значения, приведенные в таблице 3.

Связанные документы

Стандарт взаимосвязан с рядом нормативных документов, обеспечивающих комплексный подход к сварке полиэтиленовых систем.

• ISO 4287 "Геометрические характеристики изделий. Структура поверхности. Профильный метод. Термины, определения и параметры структуры поверхности" устанавливает методы определения шероховатости и параметров поверхности для контроля качества нагревателя. ISO 11414 "Трубы и фитинги пластмассовые. Подготовка испытательных образцов соединений методом сварки встык полиэтиленовых элементов" описывает процедуры формирования контрольных образцов для испытаний.
• ISO 4437-2 "Системы пластмассовых трубопроводов для транспортирования газообразного топлива. Полиэтилен. Часть 2. Трубы" регламентирует требования к трубам для газоснабжения
• ISO 4437-3 "Системы пластмассовых трубопроводов для транспортирования газообразного топлива. Полиэтилен. Часть 3. Фитинги" устанавливает параметры соединительных деталей газопроводных систем.
• ISO 4427-2 "Системы напорных пластмассовых трубопроводов для водоснабжения. Полиэтилен. Часть 2. Трубы" определяет характеристики труб для водопроводных сетей.
• ISO 4427-3 "Системы напорных пластмассовых трубопроводов для водоснабжения. Полиэтилен. Часть 3. Фитинги" содержит требования к фитингам водоснабжения.
• ISO 12176-4 "Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 4. Кодирование трассируемости" описывает систему идентификации параметров сварки и регистрации данных трассируемости.
• Дополнительно применяется директива 2006/42/EC Европейского парламента и Совета по безопасности машинного оборудования. Все связанные стандарты работают в единой системе обеспечения качества сварных соединений полиэтиленовых трубопроводных систем.

Текст документа ГОСТ ISO 12176-1—2025

Документ структурирован в соответствии с международными требованиями и включает следующие основные разделы: область применения с указанием границ использования стандарта, нормативные ссылки на взаимосвязанные документы, термины и определения с описанием ключевых понятий, конструктивное исполнение с требованиями к раме, зажимам и центратору, характеристики создания усилия для различных типов привода.

Стандарт содержит детальное описание торцевателя с параметрами обработки торцов труб, требования к нагревателю с техническими характеристиками нагревательных элементов, раздел по источнику питания с электрическими параметрами, методы испытаний с процедурами проверки соответствия оборудования установленным требованиям, вспомогательное оборудование с описанием дополнительных устройств.

Подробнее ознакомиться, а так же скачать сам нормативный документ Вы можете пройдя по ссылкам:

Документ включает техническое обслуживание с рекомендациями по эксплуатации, маркировку оборудования для сварки встык с требованиями к идентификационной информации, прочую информацию производителя с данными для технической документации. Приложение А содержит дополнительные требования к производительности оборудования для сварки встык с автоматическим управлением. Приложение В представляет типовую схему классификации оборудования. Приложение ДА включает сведения о соответствии ссылочных международных стандартов межгосударственным стандартам, а также библиографию с перечнем используемых источников.
