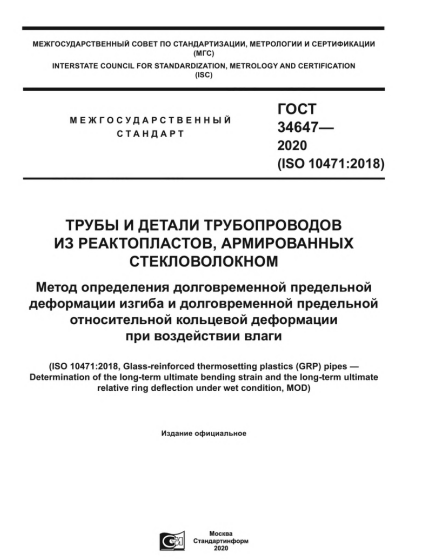

ГОСТ 34647-2020: Трубы и детали трубопроводов из реактопластов, армированных стекловолокном
Отправить запрос
ГОСТ 34647-2020 представляет собой межгосударственный стандарт, устанавливающий методику определения долговременной предельной деформации изгиба и кольцевой деформации для труб из реактопластов, армированных стекловолокном, при воздействии влаги. Документ является адаптацией международного стандарта ISO 10471:2018 и вводит единые требования к оценке поведения стеклопластиковых труб под длительными нагрузками в условиях полного погружения в воду.
Стандарт предназначен для испытательных лабораторий, производителей стеклопластиковых трубопроводных систем и проектных организаций, работающих с композитными материалами. Методика применяется при оценке долговременных характеристик труб и фитингов, эксплуатируемых в условиях постоянного контакта с водой.
Документ ориентирован на инженеров-материаловедов, специалистов по контролю качества и разработчиков трубопроводных систем для водоснабжения, канализации и промышленных применений. Особую важность стандарт имеет для предприятий, которым необходимо обосновать расчетный срок службы стеклопластиковых труб до 50 лет в условиях влажной эксплуатации.
Основные правила, требования, положения документа
Методика основана на испытаниях образцов в условиях полного погружения в воду при постоянной температуре и нагрузке с последующей экстраполяцией результатов. Стандарт устанавливает два типа испытаний: определение деформации изгиба под четырехточечной нагрузкой и измерение кольцевой деформации при сжатии нагружающими площадками.
Ключевым требованием является поддержание температуры воды 23±2°C на протяжении всего испытания, которое может длиться до 10000 часов. Образцы должны быть герметизированы по торцам для предотвращения проникновения влаги внутрь стенки трубы. Уровень воды должен превышать габариты образца, обеспечивая полное погружение.
Для испытаний на изгиб используются пластины шириной не менее 100 мм или бруски с закругленными краями, устанавливаемые на расстоянии, равном длине образца. При кольцевых испытаниях применяются нагружающие площадки, контактирующие с образцом по всей его поверхности. Относительная кольцевая деформация не должна превышать 28%.
Обработка результатов выполняется методом регрессионного анализа с построением зависимости предельной деформации от логарифма времени. Коэффициент корреляции должен составлять не менее значений, указанных в справочных таблицах стандарта для соответствующего количества измерений.
Связанные документы
Методика тесно связана с 1.0 и 1.2 по межгосударственной системе стандартизации, определяющими общие принципы разработки стандартов. Документ разработан техническим комитетом ТК 497 по композитным материалам и конструкциям.
При проведении испытаний необходимо руководствоваться требованиями ISO 7685 для определения начальной удельной кольцевой жесткости образцов и ISO 10928 для регрессионного анализа экспериментальных данных. Коэффициенты деформации рассчитываются с использованием методик, изложенных в приложениях ДА и ДБ стандарта.
Структура документа приведена в соответствие с 1.5—2001, обеспечивающим единообразие терминологии и оформления технических документов в межгосударственной системе стандартизации.
Текст документа содержит
Стандарт включает восемь основных разделов с детальным описанием методики и четыре обязательных приложения. Раздел терминов и определений содержит 13 специализированных понятий, включая определения вертикальной сжимающей нагрузки, кольцевой деформации при воздействии влаги и долговременной предельной относительной кольцевой деформации.
Раздел оборудования детально описывает конструкцию установок для испытаний на сжатие с нагружающими площадками и системами измерения деформации с погрешностью не более ±1%. Приведены схемы нагружения образцов с указанием расположения датчиков и измерительных устройств.
Разделы подготовки и проведения испытаний содержат пошаговые инструкции по кондиционированию образцов, установке нагрузки и контролю параметров испытания. Указаны требования к количеству образцов – не менее 18 для каждого типа материала.
Приложение А содержит таблицы соответствия логарифмических и линейных шкал времени для различных интервалов испытаний. Приложения ДА и ДБ включают методики определения начальной кольцевой жесткости и формулы регрессионного анализа с примерами расчетов. Приложение ДВ представляет оригинальный текст модифицированных структурных элементов относительно базового международного стандарта, а приложение ДГ – таблицу сопоставления структуры российского и международного документов.
Содержит:
- Количество страниц – 34
- Содержит справочные приложения
- Рисунки схемы испытательных установок.
