Опрессовка системы отопления и ее особенности

Нормы и правила процесса - ГОСТ, СНиП

Базовые требования к опрессовке установлены в следующих документах:

• СП 73.13330.2016 Внутренние санитарно-технические системы зданий
• ГОСТ 21.602-2016 Правила выполнения рабочей документации отопления, вентиляции и кондиционирования
• СНиП 3.05.01-85 Внутренние санитарно-технические системы
• СТО НОСТРОй 2.15.130-2013 Инженерные сети зданий и сооружений внутренние. Испытания и наладка систем отопления, теплоснабжения и холодоснабжения

По нормативам опрессовку проводят дважды:

1. После монтажа, но до заделки стыков и соединений
2. После завершения всех работ и перед подключением к теплосети

Способы и виды опрессовки

Основные способы опрессовки:

1. Гидравлический (водой). Наиболее распространен. Систему заливают водой и поднимают давление в 1,25-1,5 раза выше рабочего насосом. Метод эффективен для выявления мелких протечек, но требует тщательной просушки системы после испытаний.
2. Пневматический (воздухом). Применяется для проверки отдельных узлов и элементов, когда заливка воды невозможна или нежелательна. Давление создается компрессором. Удобен для оперативного контроля, но менее показателен, чем гидравлический метод.

Ручная опрессовка системы отопления

Для опрессовки небольших систем отопления (квартиры, частные дома) можно использовать ручные опрессовочные насосы. Это компактные устройства, развивающие давление до 3 МПа за счет возвратно-поступательных движений рукоятки.

Алгоритм ручной опрессовки:

1. Подключить насос к системе через шаровой кран и редуктор.
2. Установить манометр и предохранительный клапан на выходе из насоса.
3. Открыть кран и прокачать систему, чтобы удалить воздушные пробки.
4. Закрыть кран и начать нагнетать давление, медленно качая рукоятку насоса.
5. Следить за показаниями манометра. Не превышать допустимое давление для данного типа труб.
6. При достижении контрольных значений давления перекрыть редуктор и выдержать систему под нагрузкой.
7. Проверить систему на наличие падения давления и видимых протечек. При необходимости - устранить дефекты.

Преимущества ручной опрессовки - низкая стоимость оборудования и независимость от электропитания. Недостаток - большие трудозатраты и ограничение по мощности. Ручные насосы неэффективны для опрессовки протяженных трубопроводов.

Насосы для гидравлической опрессовки выпускаются с ручным, ножным и электрическим приводом. Мощность - от 25 до 500 бар. Необходимое давление создается плунжерным механизмом и контролируется манометром. Для опрессовки крупных систем применяются насосные станции с бензиновыми или дизельными двигателями.

Опрессовка системы отопления воздухом

Пневматическая опрессовка имеет ряд преимуществ перед гидравлической:

• не требуется заполнение системы водой и ее последующий слив
• нет риска размораживания и коррозии при проведении испытаний в холодное время года
• обеспечивается визуальный и акустический контроль за утечками (можно «на слух» определить места сверхнормативного пропуска воздуха)

В то же время воздушная опрессовка уступает водяной по следующим параметрам:

• меньшая величина испытательного давления (0,15 МПа против 1,0-1,5 МПа для воды)
• сложность обнаружения микротрещин и капиллярных утечек (вода более текучая, чем воздух)
• риск разгерметизации системы при резких перепадах температур (воздух имеет высокий коэффициент температурного расширения)

Поэтому для комплексных испытаний систем отопления предпочтителен гидравлический метод. Воздушная опрессовка применяется в основном для проверки газовой плотности соединений и контроля давления в период заполнения и прогрева системы.

Для пневматических испытаний используют компрессоры с рабочим давлением до 0,8 МПа и производительностью от 200 л/мин. Сжатый воздух должен быть очищен от влаги, масла и механических примесей.

По объему и методике опрессовки делятся на:

• Индивидуальные - опрессовка отдельных узлов, стояков, веток
• Комплексные - испытание системы целиком

Для мелких и труднодоступных элементов предпочтительна индивидуальная опрессовка воздухом. Комплексная гидравлическая опрессовка обязательна для новых и реконструированных зданий перед сдачей в эксплуатацию.

Время опрессовки системы отопления

Длительность опрессовки зависит от объема и сложности системы отопления:

• для квартирных систем и небольших частных домов - от 30 минут до 2 часов
• для многоквартирных домов и небольших общественных зданий - от 2 до 8 часов
• для крупных жилых комплексов, промышленных и социальных объектов - от 8 до 24 часов и более

При этом основное время занимает не само нагнетание давления (10-30 минут), а выдержка системы под испытательной нагрузкой. По нормативам, минимальное время выдержки составляет:

• 10 минут - для поквартирных систем отопления (СНиП 3.05.01-85 п.3.4)
• 30 минут - для систем с объемом до 10 куб.м (ГОСТ 21.602-2016 п.6.1.3)
• 24 часа - для систем с объемом свыше 10 куб.м (ГОСТ 21.602-2016 п.6.1.3)

Важно выдерживать систему под давлением не менее положенного времени, чтобы гарантированно выявить все скрытые дефекты и слабые места.

Давление опрессовки системы отопления

Величина испытательного давления при опрессовке зависит от рабочих параметров системы:

• при рабочем давлении до 0,6 МПа (6 кгс/кв.см) - опрессовка проводится давлением 0,9 МПа (СНиП 3.05.01-85 п.3.2)
• при рабочем давлении свыше 0,6 МПа - опрессовка проводится давлением, превышающим рабочее на 50%, но не менее 1,2 МПа (ГОСТ 21.602-2016 п.6.1.1)

При гидравлическом методе опрессовки в систему подается вода под соответствующим давлением. Важно контролировать скорость подъема давления, чтобы избежать гидравлических ударов. Рекомендуемый темп - не более 0,1 МПа в минуту.

При пневматическом методе используется сжатый воздух или инертный газ под давлением:

• для стальных труб - 0,15 МПа (СТО НП АВОК 6.3.1-2013 п.6.4.4)
• для труб из цветных металлов - 0,1 МПа (СНиП 3.05.01-85 п.3.9)
• для пластиковых труб - по рекомендациям производителя (обычно 0,1-0,3 МПа)

Испытательное давление контролируется манометрами, которые устанавливаются в нескольких точках системы. Шкала манометров должна быть такой, чтобы испытательное давление находилось в середине диапазона измерений.

1. Индивидуальные испытания смонтированных узлов и элементов
2. Комплексная опрессовка собранной системы с теплогенераторами
3. Контрольная опрессовка после ремонта или замены оборудования

Перед отопительным сезоном опрессовка позволяет:

• убедиться в исправности системы после летнего простоя
• выявить дефекты, возникшие при консервации или расконсервации
• провести профилактику оборудования теплоцентралей и бойлерных

При реконструкции и капремонте опрессовка проверяет:

• качество сварных и резьбовых соединений
• интеграцию новых узлов и элементов в существующую систему
• совместимость материалов разных частей системы по температурному расширению

Этапы опрессовки системы отопления, как сделать правильно?

1. Подготовка. Перекрыть подачу теплоносителя, слить воду, отключить потребители, прочистить грязевики и фильтры, заглушить или демонтировать предохранительную арматуру, датчики и компенсаторы.
2. Осмотр. Проверить трубы и соединения на коррозию, деформации, механические повреждения. Устранить видимые дефекты.
3. Подключение. Смонтировать опрессовочный насос или компрессор в нижней точке системы, установить манометры на магистралях и в контрольных точках.
4. Нагнетание. Плавно повысить давление до испытательного (в 1,25-1,5 раза выше рабочего). Время выдержки: 10 мин - 24 ч, в зависимости от объема системы. СНиП для систем с рабочим давлением до 0,2 МПа рекомендует выдержку не менее 24 ч для комплексной опрессовки зданий, и 1 ч - для индивидуальных испытаний узлов.
5. Контроль. Следить за показаниями манометров. При резком падении давления и появлении протечек отметить места дефектов. Допустимая величина падения давления за время выдержки - в пределах погрешности измерительных приборов (до 0,02 МПа по СНиП).
6. Сброс. Постепенно сбросить давление, устранить выявленные дефекты арматуры и соединений, при необходимости - повторить опрессовку.
7. Документация. Составить и подписать акт опрессовки с указанием оборудования, методики, результатов и оценки готовности системы к эксплуатации. Приложить схемы с отметками о местах дефектов.

Что будет, если опрессовку не делать?

Отказ от опрессовки может привести к:

• протечкам и затоплению помещений при гидроударах
• быстрому износу оборудования из-за абразивных частиц в теплоносителе
• выходу из строя арматуры и узлов КИПиА из-за дефектов монтажа
• аварийным отключениям подачи тепла в разгар отопительного сезона
• финансовым потерям от простоя, ремонтов и порчи имущества

По статистике, до 80% вызовов аварийных бригад в начале отопительного сезона связаны с неопрессованными системами. Своевременная опрессовка минимизирует эти риски и гарантирует эффективность работы системы отопления на весь срок эксплуатации.

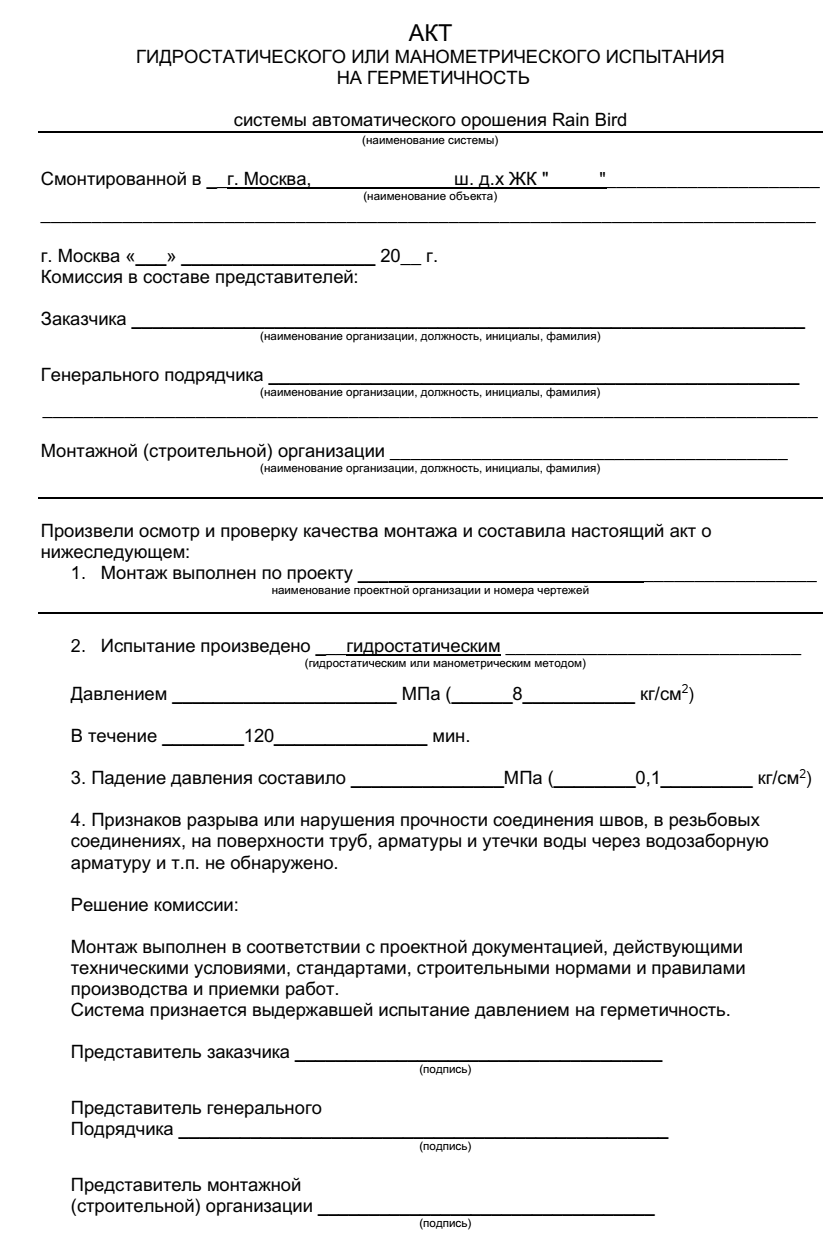

Акт опрессовки системы отопления

Результаты испытаний заносятся в акт установленной формы в трех экземплярах:

• для организации, проводившей опрессовку (подрядчика)
• для собственника или балансодержателя здания (заказчика)
• для управляющей компании или аварийно-диспетчерской службы

Акт содержит:

• объект испытаний (здание, сооружение, сеть)
• перечень оборудования с техническими характеристиками
• нормативные документы и методики проведения испытаний
• дату, время начала и окончания опрессовки
• уровень рабочего и испытательного давления
• продолжительность выдержки под давлением
• сведения о дефектах (участок, характер неисправности)
• заключение о герметичности и прочности системы
• визы ответственных лиц подрядчика и заказчика

Срок хранения акта - не менее 5 лет. Он служит основанием для ввода системы в эксплуатацию и подтверждением качества монтажных и наладочных работ при возникновении споров и рекламаций. Копия акта передается в управляющую компанию для обоснования графиков и объемов регламентных работ.

Отличия опрессовки при новом строительстве и реконструкции

При новом строительстве промышленных объектов (заводов, складов) и крупных жилых комплексов опрессовка отопительной системы проводится поэтапно:

1. Индивидуальные испытания смонтированных узлов (котельных, ИТП, насосных) выполняются до их обвязки с магистральными трубопроводами.
2. Опрессовка распределительных сетей (стояков, коллекторов, подводок) проводится по мере их сборки и подключения к центральным узлам.
3. Комплексная опрессовка всей системы с установленными отопительными приборами и запорно-регулирующей арматурой - завершающий этап перед сдачей объекта.

При реконструкции и капитальном ремонте методика опрессовки зависит от объема и характера работ:

1. При точечной замене отдельных узлов и участков трубопроводов проводятся локальные испытания с отсечением от действующих коммуникаций.
2. При интеграции новых элементов с существующими важно проверить их совместимость по рабочим параметрам и материалам.
3. После масштабной реконструкции опрессовка всей системы проводится в том же порядке и с теми же параметрами, что и для новой.

Во всех случаях испытания должны подтвердить соответствие смонтированной системы отопления проектным характеристикам. Сокращение объемов и отклонения от норм опрессовки недопустимы, т.к. грозят серьезными авариями и ущербом.

Мнение эксперта

Особого внимания требуют комбинированные системы с трубами из разных материалов: в местах перехода от металла к пластику часто образуются микротрещины, выявляемые только при опрессовке.

Алексей Дедюлин, инженер-теплотехник с 15-летним опытом
