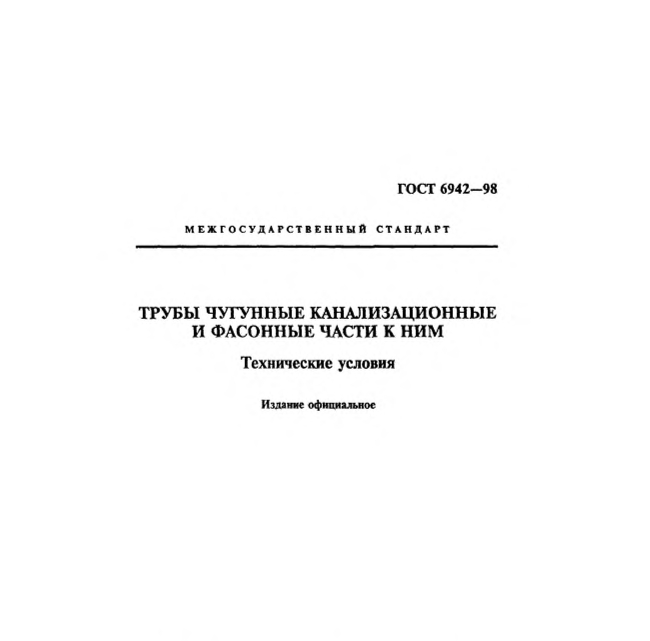

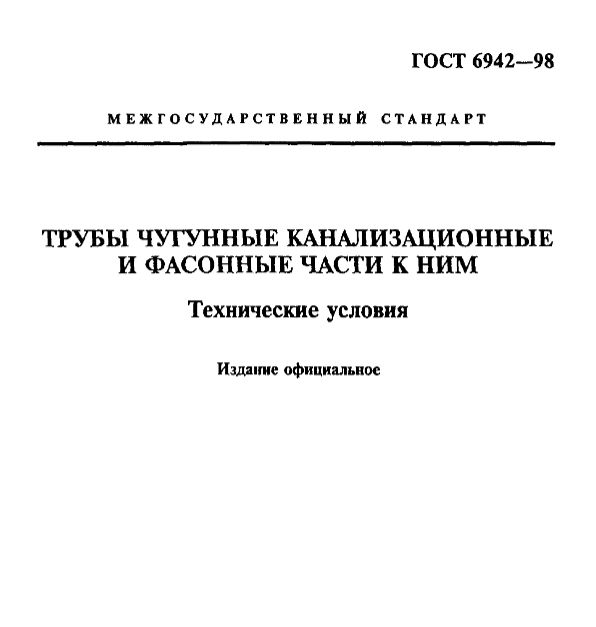

ГОСТ 6942-98 Трубы чугунные канализационные и фасонные части к ним

Область применения

• Внутренняя канализация зданий и сооружений

Нормативные ссылки

Госстандарт требует, чтобы для целей устройства канализационных сетей использовались литые трубы и фасонные изделия из чугуна, содержащего в качестве структурной составляющей пластинчатый графит. ГОСТ 1412-85 устанавливает марочный состав чугуна, из которого производители могут отливать указанные изделия.

Сами отливки должны соответствовать общим техническим условиям, установленным ГОСТ 26358-84.

Технические допуски массы, размеров для металлических (в том числе чугунных) отливок, а также величина припусков на мехобработку определяются по ГОСТ 26645-85.

В качестве антикоррозионного покрытия чугунных изделий используются изоляционные битумы. Техусловия на указанный изоляционный материал приведены в ГОСТ 9812-74.

Одним из способов контроля качества покрытия поверхности литой трубной и фасонной продукции является проверка липкости битумного слоя, при которой используются листы писчей бумаги, изготовленной по ТУ согласно ГОСТ 18510-87.

Изделия из чугуна для канализации упаковываются и хранятся с учетом требований рассматриваемого ГОСТа. При этом общие техусловия к контейнерам и прочим средствам, используемым при упаковке, перевозке и хранении подобных материалов, устанавливаются ГОСТ 26598-85.

Также ГОСТ отсылает специалистов к ГОСТ 15150-69, интересующихся воздействием условий, создаваемых сложными климатическими факторами, на технические изделия при их транспортировке, хранении и использовании.

Основные положения стандарта

Полный сортамент чугунных изделий (трубной и фасонной продукции) для устройства внутренних канализационных сетей приводится в таблице 1. Здесь для каждой номенклатурной позиции указывается название, размеры условных проходов, дано стандартизированное буквенное и графическое обозначение.

Кроме труб из чугуна здесь перечислена вся стандартная номенклатура литых фасонных изделий, которые поставляются производителями в комплекте к трубам:

• обычные, переходные и компенсационные патрубки;
• отводы (в правом и левом исполнении);
• тройники различной конструкции: прямые (обычные, компенсационные, переходные), косые;
• крестовины;
• ревизии;
• муфты;
• отступы;
• заглушки;
• прочистки.

Размеры и особенности конструкции разных типоразмеров изделий приводятся в табличном материале и на рисунках, размещенных в основных разделах ГОСТ 6942-98.

Таблица 2 устанавливает стандарт по массе и строительной длине каждого типоразмера чугунных труб и комплектующих. Здесь учитываются все конструктивные особенности изделий – наружного диаметра, толщины стенки, конструкции и размерных параметров раструба и других. Размеры приводятся без учета толщины антикоррозионного слоя, наносимого на поверхность металла.

Стандарт допускает наличие отклонений по номинальным размерам в пределах 2 мм от стандарта в следующих местах:

• внутренний диаметр раструба;
• внутренний диаметр фасонного изделия;
• наружный диаметр гладкого конца трубы.

Что касается длины изделия, допускается погрешность в пределах до 0,9 % табличного значения.

Норматив разрешает изготовление и поставку трубной продукции из чугуна без раструбов. Однако, требует, чтобы в таком случае производитель комплектовал партию изделий соответствующим количеством муфт. Также в данной ситуации ГОСТ допускает наличие отклонений по длине трубы по сравнению с табличными данными.

Классификация точности по предельным отклонениям чугунной продукции от номинальных размерных параметров определена по ГОСТ 26645 на уровне 11т.

ГОСТ 6942-98 устанавливает условные обозначения для фасонной продукции.

Антикоррозионный состав наносят на поверхность трубной и фасонной продукции с наружной и внутренней стороны. Для этого используют битум БНИ IV-3 или материалы с другим составом, которые обеспечивают:

• сплошную гладкую поверхность;
• прочность сцепления с металлической основой;
• отсутствие трещин, следов пузырения;
• отсутствие липкости;
• начало размягчения при температуре выше 60 градусов Цельсия (ГОСТ 15150).

Согласно ГОСТ, на трубную и фасонную чугунную продукцию для устройства внутренних канализационных систем наносят маркировку с указанием:

• товарного знака;
• обозначения;
• номера ГОСТ 6942-98.

Ее отливают или наносят краской, которая не смывается. Место нанесения – поверхность раструбов (образующая либо торцевая).

Пакуют изделия в:

• контейнеры;
• связки либо кассеты, связанные с помощью проволоки;
• пакеты.

Для паковки фасонных элементов используют поддоны ящичного типа и контейнеры.

Допускается перевозка чугунной трубной и фасонной продукции любыми видами транспорта.

Приемка продукции по внешнему виду производится визуально. Размерные параметры проверяют с помощью универсальных измерительных инструментов.

Условия хранения должны исключать механическое повреждение материалов.

Рекомендации по монтажу

Соединение труб между собой можно выполнять несколькими способами:

• с использованием уплотнительных манжет из резины;
• путем зачеканки раструбов цементным раствором с просмоленной прядью;
• методом заливки нагретой серой.
